Sloan ROYAL 130-3.5-CP Manuelles Spülventil

Erfahren Sie alles über das Sloan ROYAL 130-3.5-CP manuelle Spülventil. Technische Daten, Betriebsdruck, Materialspezifikationen und Installationsmaße auf einen Blick.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Sloan ROYAL 130-3.5-CP Spülventil Seite 1 Rough-in und Installationszeichnung Seite 3

Wichtige Informationen aus der Anleitung

Das Sloan ROYAL 130-3.5-CP ist ein manuelles Spülventil für WCs (Water Closet) mit seitlichem Spud-Anschluss. Dieses Dokument dient als Produktspezifikation und enthält wichtige technische Daten für die Planung und Installation.

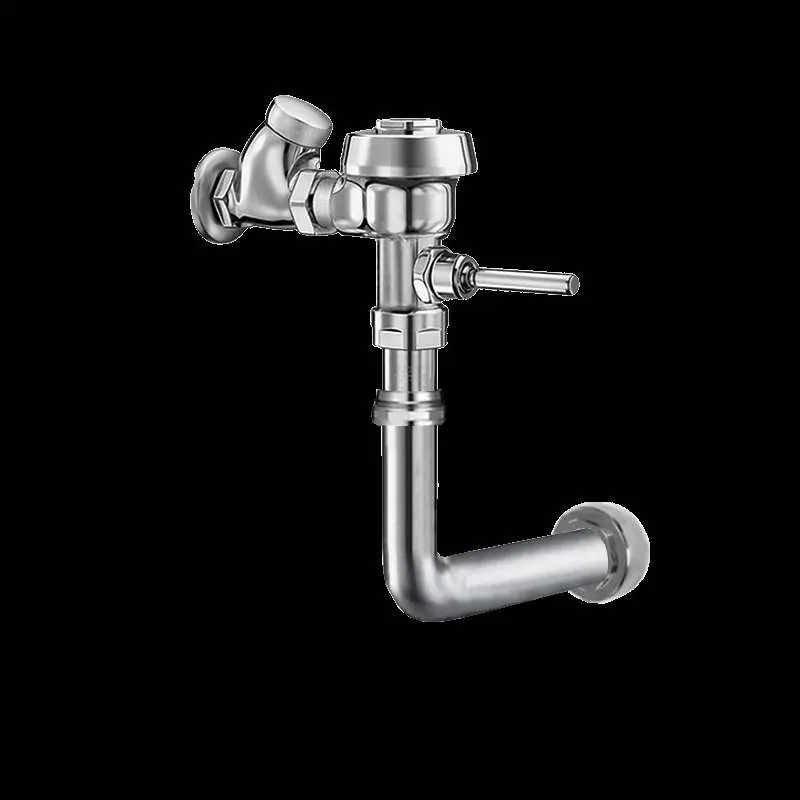

Sloan ROYAL 130-3.5-CP Spülventil
Sloan ROYAL 130-3.5-CP Spülventil

Technische Daten

  • Spülvolumen: 3,5 gpf (13,2 lpf)
  • Ventiltyp: Membranventil (Diaphragm)
  • Material Ventilkörper: Halbrotes Messing (Semi-red Brass)
  • Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa)
  • Oberfläche: Poliertes Chrom (CP)

Merkmale und Konformität

Das Ventil ist mit einer PERMEX-Membran aus synthetischem Gummi mit doppelt gefiltertem, festem Bypass ausgestattet. Es erfüllt die Anforderungen der ASTM-Legierungsklassifizierung für halbrotes Messing sowie die Abschnitte der ASSE 1037 und ANSI/ASME 112.19.2. Das Produkt ist ADA-konform, BAA-konform, IAPMO-gelistet und UPC-zertifiziert.

Installation und Maße

Die beiliegende Zeichnung zeigt die Rough-in-Maße für die Wandinstallation. Stellen Sie sicher, dass der Wasserdruck innerhalb des angegebenen Bereichs von 15-80 psi liegt, da bestimmte Armaturen einen höheren Mindestfließdruck erfordern können. Bitte konsultieren Sie bei Bedarf die Herstelleranforderungen der jeweiligen Sanitärkeramik.

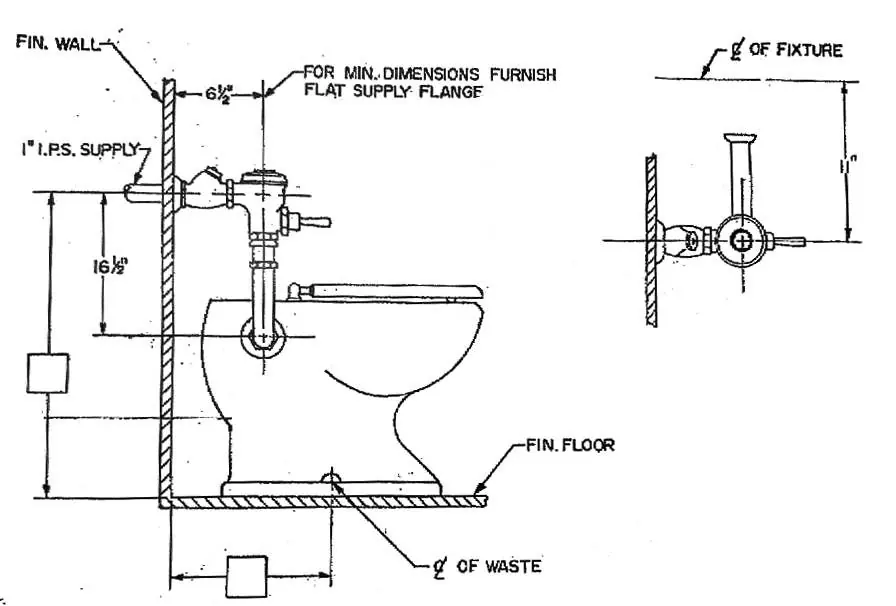

Rough-in und Installationszeichnung
Rough-in und Installationszeichnung

Praktische Hilfe

Typische Probleme

Unzureichende Spülleistung

Überprüfen Sie, ob der fließende Wasserdruck innerhalb des Bereichs von 15-80 psi (103 - 552 kPa) liegt.

Kompatibilitätsprobleme

Stellen Sie sicher, dass das WC für einen seitlichen Spud-Anschluss (Side Spud) ausgelegt ist.

Vor der Verwendung

  • Prüfen Sie, ob der Wasserdruck zwischen 15 und 80 psi (103 - 552 kPa) liegt.
  • Stellen Sie sicher, dass das WC für einen seitlichen Spud-Anschluss (Side Spud) geeignet ist.
  • Überprüfen Sie die Kompatibilität mit den geltenden Sanitärnormen (ASSE 1037, ANSI/ASME 112.19.2).
  • Stellen Sie sicher, dass alle Anschlüsse gemäß den Installationsanweisungen (separat erhältlich) erfolgen.
