Installations- und Bedienungsanleitung für Skytech 001D-A Fernsteuerungssystem
Schnellstartanleitung für das Skytech 001D-A Fernsteuerungssystem. Erfahren Sie, wie Sie Batterien installieren, den Empfänger montieren, das System verkabeln und den Sender mit dem Empfänger koppeln.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für das Skytech 001D-A Fernsteuerungssystem, das für Gaskamine mit Millivolt-Gasventilen entwickelt wurde. Das System besteht aus einem Wandsender und einem Empfänger. Wichtig: Das System darf nur bei Anwesenheit von Erwachsenen betrieben werden. Lassen Sie das Feuer niemals unbeaufsichtigt.
Installation und Batteriewechsel
Der Wandsender benötigt zwei 3V-Knopfzellen. Zum Wechseln oder Einsetzen:
- Entfernen Sie die Frontplatte mit einem kleinen Schraubendreher.
- Setzen Sie die Batterien mit der Plus-Seite (+) nach oben in die Halterung ein.
- Drücken Sie die Frontplatte wieder auf die Basis.
Der Empfänger benötigt vier AA-Alkalibatterien. Achten Sie auf die korrekte Polarität.
Montage des Empfängers
Der Empfänger sollte vorzugsweise in einer Kunststoff-Schalterdose (nicht aus Metall) an der Wand montiert werden, um ihn vor Hitze zu schützen. Temperaturen über 54°C (130°F) müssen vermieden werden, da sie die Elektronik beschädigen und die Batterielebensdauer drastisch verkürzen.
Verkabelung
Die Installation sollte durch einen qualifizierten Elektriker erfolgen. Schließen Sie das System niemals direkt an 110-120V Wechselstrom an. Verwenden Sie für die Wandmontage des Empfängers mindestens 18 AWG Kabel, maximal 6 Meter lang, ohne Spleißen.
Kopplung von Sender und Empfänger
Jeder Sender verwendet einen eindeutigen Sicherheitscode. Um diesen zu koppeln:
- Stellen Sie den Schiebeschalter am Empfänger auf die Position REMOTE.
- Drücken Sie kurz die LEARN-Taste am Empfänger (in der kleinen Öffnung).
- Der Empfänger gibt einen Signalton ab.
- Drücken Sie innerhalb von 2 Sekunden die ON- oder OFF-Taste am Sender.
- Der Empfänger bestätigt die Kopplung durch mehrere Signaltöne.
Betriebsmodi des Empfängers
- ON: Schaltet das Gerät manuell ein.
- REMOTE: Ermöglicht die Steuerung über den Handsender.
- OFF: Deaktiviert den Empfänger vollständig (empfohlen bei längerer Abwesenheit).
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Batterien, führen Sie den Kopplungsvorgang (LEARN) erneut durch und stellen Sie sicher, dass der Schiebeschalter auf REMOTE steht.
Stellen Sie sicher, dass der Empfänger nicht in einer geschlossenen Metallumgebung installiert ist und die Batterien voll geladen sind.
Stellen Sie sicher, dass sich die Anschlusskabel am Empfänger nicht berühren oder andere blanke Metalloberflächen berühren.
Vor der Verwendung
- Prüfen Sie, ob alle Batterien korrekt eingelegt und voll geladen sind.
- Stellen Sie sicher, dass der Empfänger nicht in einer Metallbox montiert ist.
- Vergewissern Sie sich, dass der Schiebeschalter am Empfänger auf REMOTE steht.
- Stellen Sie sicher, dass die Umgebungstemperatur am Empfänger 54°C nicht überschreitet.
- Prüfen Sie, ob die Verkabelung den Spezifikationen des Gasventilherstellers entspricht.
Technische Daten in der Praxis
- Betriebsspannung Sender
- 2x 3V Knopfzellen
- Betriebsspannung Empfänger
- 4x 1.5V AA Alkalibatterien
- Maximale Betriebstemperatur
- 54°C (130°F) - höhere Temperaturen verkürzen die Lebensdauer der Elektronik und Batterien.
Abbildungen und Diagramme

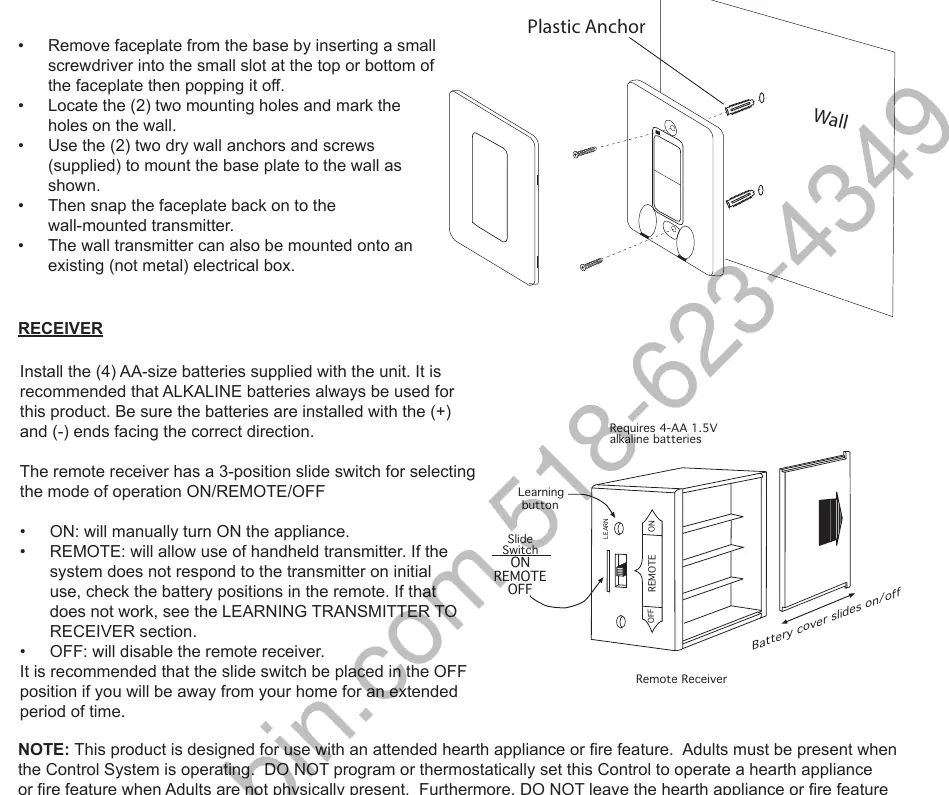

- Der Wandsender verfügt über einen ON/OFF-Wippschalter und eine Kontrollleuchte.
- Der Empfänger besitzt einen 3-Positionen-Schiebeschalter (ON/REMOTE/OFF) und eine LEARN-Taste.
- Die Verkabelung für Millivolt-Ventile erfolgt über die TH und TH/TP Anschlüsse.
Modellkompatibilität
- Nur für Gaskamine mit Millivolt-Gasventilen geeignet.
- Nicht für den Anschluss an 110-120VAC Netzspannung geeignet.
- Empfängergehäuse muss aus Kunststoff sein, nicht aus Metall.
