Bedienungsanleitung für Skydance 0/1-10V Konstantstrom-LED-Treiber
Schnellstartanleitung für den Skydance 0/1-10V LED-Treiber (Modelle LN-12A-H, LN-12A-L). Enthält Informationen zur DIP-Schalter-Konfiguration, Verdrahtung, Dimm-Spezifikationen und technischen Parametern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb der Skydance 0/1-10V Konstantstrom-LED-Treiber (Modelle LN-12A-H und LN-12A-L). Die Geräte sind für den Innenbereich konzipiert und unterstützen verschiedene Dimm-Schnittstellen (0-10V, 1-10V, 10V PWM, Widerstand). Wichtige Einschränkungen: Die maximale Leitungslänge vom Dimmer zum Treiber beträgt 50 Meter, und es wird empfohlen, nicht mehr als 50 Treiber an einen Dimmer anzuschließen.
Installation und Verdrahtung
Der LED-Treiber verfügt über Eingänge für AC L und AC N sowie Ausgänge für LED+ und LED-. Die Dimm-Steuerung erfolgt über die DIM+ und DIM- Anschlüsse. Die Verdrahtung sollte gemäß dem Schaltplan erfolgen, wobei der 0/1-10V-Eingang mit handelsüblichen Drehdimmern oder zentralen Steuerungssystemen kompatibel ist.
Konfiguration des Ausgangsstroms
Der Ausgangsstrom kann über den DIP-Schalter am Gerät konfiguriert werden. Die genaue Zuordnung der Schalterstellungen (1, 2, 3) zu den Stromstärken (mA) und Spannungsbereichen (V) ist der Tabelle im Abschnitt "LED-Ausgangsstrom-Auswahl" zu entnehmen. Stellen Sie sicher, dass der gewählte Strombereich mit den Anforderungen Ihrer LED-Leuchte übereinstimmt.
Technische Parameter
Die Geräte bieten Schutz gegen Überhitzung, Überlast und Kurzschluss mit automatischer Wiederherstellung. Der Eingangsspannungsbereich liegt bei 100-240VAC. Das Modell LN-12A-H bietet einen Ausgang von 3-24VDC (350-700mA), während das Modell LN-12A-L einen Ausgang von 9-45VDC (100-450mA) liefert. Die Betriebstemperatur liegt zwischen -20°C und 50°C.
Anwendungen
Die Treiber eignen sich für Downlights, Spotlights und dekorative Beleuchtung in Büros, Gewerbeobjekten, Hotels, Klassenzimmern, Lagern, im Gesundheitswesen sowie im Einzelhandel.
Herstellerinformationen
Guangzhou Skydance Co., Ltd.
Praktische Hilfe
Typische Probleme
LED-Treiber schaltet ab
Überprüfen Sie, ob eine Überlastung, ein Kurzschluss oder eine Überhitzung vorliegt. Das Gerät schaltet bei Fehlern ab und startet nach Behebung automatisch neu.
Dimm-Signal funktioniert nicht
Stellen Sie sicher, dass die Leitungslänge zwischen Dimmer und Treiber 50 Meter nicht überschreitet und nicht mehr als 50 Treiber parallel geschaltet sind.
Vor der Verwendung
- Prüfen Sie, ob das Modell (LN-12A-H oder LN-12A-L) für Ihre LED-Spezifikationen geeignet ist.
- Stellen Sie sicher, dass die Eingangsspannung im Bereich 100-240VAC liegt.
- Konfigurieren Sie den DIP-Schalter korrekt für den benötigten Ausgangsstrom.
- Stellen Sie sicher, dass die Umgebungstemperatur -20°C bis 50°C nicht überschreitet.
Technische Daten in der Praxis
- 0/1-10V Dimming
- Unterstützt analoge und digitale Dimm-Signale zur Helligkeitssteuerung.
Abbildungen und Diagramme

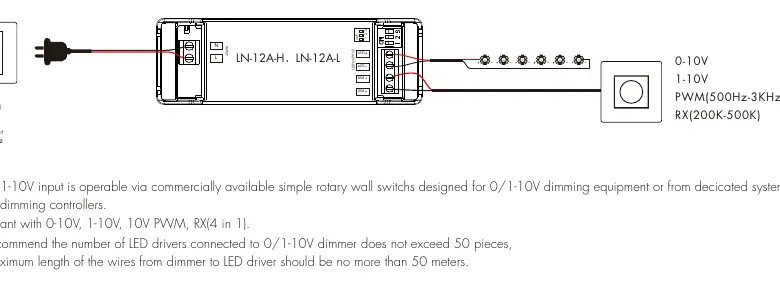

- Der Schaltplan zeigt den Anschluss der AC-Stromversorgung an L und N sowie den Anschluss der LED-Last an LED+ und LED-.
- Die Dimm-Steuerung wird an die DIM+ und DIM- Anschlüsse angeschlossen.
Modellkompatibilität
- Kompatibel mit 0-10V, 1-10V, 10V PWM und Widerstands-Dimmern.
- Maximal 50 Treiber pro Dimmer empfohlen.
