Montageanleitung für Simonrack Simonlocker 180x30x50 cm

Detaillierte Montageanleitung für den Simonrack Simonlocker 180x30x50 cm. Diese Anleitung enthält eine vollständige Teileliste und eine Schritt-für-Schritt-Aufbauanleitung für Ihren Spind.

PDF-Quelle: PT · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Simonrack Simonlocker 180x30x50 cm wird durch das Zusammenfügen von Seitenwänden, Rückwand, Boden, Dach und Tür montiert. Die Montage erfolgt mit den beiliegenden Schrauben und dem Inbusschlüssel. S. 2

Wichtigste Schritte

Montage der Grundstruktur S. 2
Installation der Tür S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Maße	180 x 30 x 50 cm	Höhe x Breite x Tiefe	S. 1

Wo es im PDF steht

Produktübersicht S. 1
Montageanleitung S. 2

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau des Simonrack Simonlocker (180x30x50 cm). Der Montageprozess erfordert die korrekte Identifizierung der Bauteile und die schrittweise Montage des Rahmens, der Rückwand, der Einlegeböden und der Tür. Stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden sind.

Teileliste

A: Seitenwand
B: Rückwand
C: Tür
D: Einlegeboden mit Kleiderstange
E: Boden / Dach
F: Kurze Türachse
G: Lange Türachse
H: Kunststoff-Stopper
I: Kunststoff-Halter
J: Türschloss
K: Schrauben
L: Inbusschlüssel

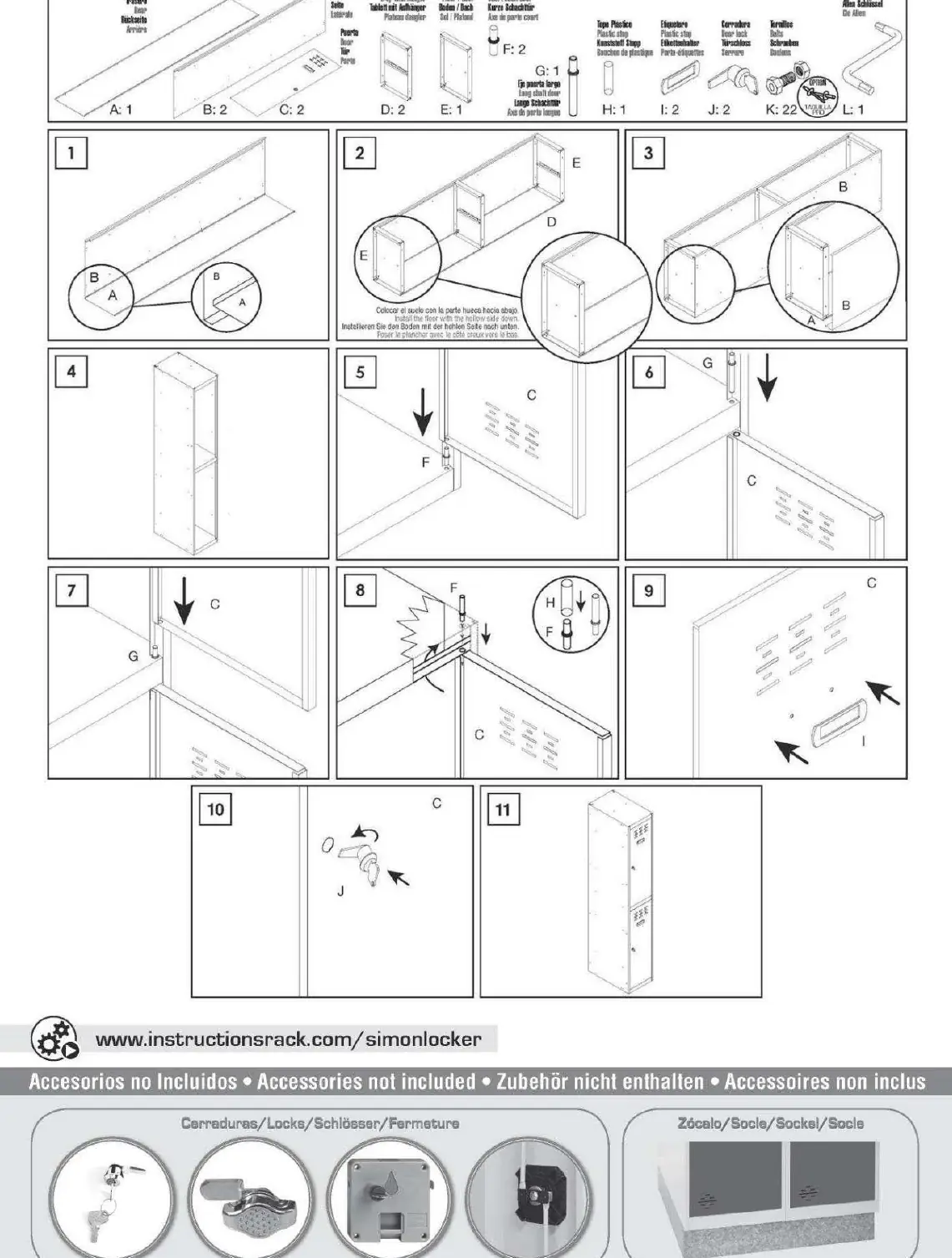

Montageanleitung

Legen Sie die Bauteile bereit und identifizieren Sie diese anhand der Teileliste.
Beginnen Sie mit der Montage des Bodens (E) und der Seitenwände (A/B).
Setzen Sie die Rückwand (B) in die dafür vorgesehenen Schienen ein.
Stellen Sie die Struktur auf und befestigen Sie das Dach (E).
Installieren Sie die Einlegeböden (D) an der gewünschten Position.
Setzen Sie die Tür (C) ein, indem Sie die Achsen (F, G) und die Kunststoffhalter (H, I) verwenden.
Montieren Sie das Türschloss (J) und den Griff.

Zubehör

Die Anleitung weist darauf hin, dass bestimmtes Zubehör wie zusätzliche Schlösser, Sockel, schräge Dächer oder Standfüße nicht im Lieferumfang enthalten sind und separat erworben werden können.

Praktische Hilfe

Typische Probleme

Tür lässt sich nicht korrekt schließen

Überprüfen Sie die korrekte Ausrichtung der Türachsen (F, G) und ob die Kunststoffhalter (H, I) fest sitzen.

Struktur wackelt

Stellen Sie sicher, dass alle Schrauben (K) fest angezogen sind und der Spind auf einem ebenen Untergrund steht.

Vor der Verwendung

Überprüfen Sie den Lieferumfang anhand der Teileliste (A-L).
Stellen Sie sicher, dass ein ebener Untergrund für die Montage vorhanden ist.
Verwenden Sie den mitgelieferten Inbusschlüssel (L) für die Schrauben.
Prüfen Sie, ob alle Kunststoffteile (H, I) unbeschädigt sind.
