Bedienungsanleitung für Showven SONICBOOM RGB Nebelmaschine
Detaillierte Bedienungsanleitung für die Showven SONICBOOM RGB Nebelmaschine. Erfahren Sie alles über Installation, DMX-Steuerung, Reinigung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Showven SONICBOOM RGB ist eine leistungsstarke Nebelmaschine. Vor der Inbetriebnahme ist es entscheidend, die Sicherheitsabstände einzuhalten und ausschließlich Original-Fluide von Showven (FX-S Serie) zu verwenden, um Fehlfunktionen und Garantieverlust zu vermeiden. Die Aufheizzeit beträgt ca. 17 Minuten. Nach jeder Nutzung ist eine Reinigung des Rohrsystems zwingend erforderlich, um Verstopfungen des Heizblocks zu verhindern.
Produktbeschreibung und Struktur
Das Gerät verfügt über eine Ausstoßdüse, einen Tragegriff, Lufteinlässe sowie Halterungen für die Montage. Auf der Rückseite befinden sich der Netzschalter, der Stromanschluss, DMX-Anschlüsse (3-Pin und 5-Pin) sowie das LCD-Display mit Tastenfeld zur Steuerung.
Installation
Das Gerät kann in jeder Ausrichtung installiert werden, auch über Kopf. Bei einer Überkopf-Montage muss der Flüssigkeitstank gedreht werden, um ein Auslaufen zu verhindern. Achten Sie auf eine gute Belüftung und halten Sie einen Sicherheitsabstand von mindestens 50 cm um das Gerät ein. Bei hängender Montage ist ein Sicherheitsseil zwingend erforderlich.
Bedienung und DMX-Steuerung
Nach dem Einschalten heizt das Gerät auf. Sobald die Temperatur und der Druck die Betriebswerte erreicht haben (im Display rot hinterlegt), ist das Gerät einsatzbereit. Die Steuerung kann manuell über das Tastenfeld oder per DMX erfolgen. Es stehen zwei DMX-Modi zur Verfügung: 1CH-N (Standard) und 1CH-N mit Sicherheitskanal.
Reinigung und Wartung
Die Reinigung ist essenziell für die Lebensdauer des Heizblocks. Nach jeder Show sollte der Flüssigkeitsbehälter entfernt und das System mit FX-CI oder destilliertem Wasser durch 5-10 Ausstoßvorgänge gespült werden. Das Gerät sollte mindestens einmal im Monat in Betrieb genommen werden.
Fehlerbehebung
Bei Fehlern wie "E1 Pressure Err" oder "E6 Heat Fail" prüfen Sie den Flüssigkeitsstand, die Stromversorgung und die DMX-Verbindungen. Bei verstopftem Heizblock kann eine Reinigung mit FX-CI helfen. Sollte das Gerät nicht auf den Controller reagieren, überprüfen Sie die DMX-Kabel und Anschlüsse.
Praktische Hilfe
Typische Probleme
Geringer Nebelausstoß
Flüssigkeitsstand prüfen, Tank auffüllen, Filter im Tank reinigen oder ersetzen.
Gerät erreicht Betriebstemperatur, aber kein Nebel
Heizblock könnte verstopft sein. Mit FX-CI reinigen und mehrmals ausstoßen.
Temperatur erreicht nicht den Sollwert
Kühllüfter auf Funktion prüfen, Gerät ausschalten, abkühlen lassen und neu starten.
Keine Reaktion auf DMX-Controller
DMX-Anschluss am Gerät und DMX-Kabel auf Beschädigungen oder korrekten Sitz prüfen.
Vor der Verwendung
- Spannungsversorgung prüfen (AC220-240V oder AC100-120V).
- Sicherstellen, dass das Gerät geerdet ist.
- Original Showven FX-S Fluid einfüllen.
- Sicherheitsabstand (mind. 50 cm) einhalten.
- Bei Überkopfmontage Tankposition anpassen.
- DMX-Verbindungen bei Bedarf herstellen.
Technische Daten in der Praxis
- Tankkapazität
- 3 Liter Fassungsvermögen.
- Max. Ausstoßdistanz
- Bis zu 12 Meter.
- Leistungsaufnahme
- 2400W (Standard) / 1800W (Low Power Mode).
Abbildungen und Diagramme

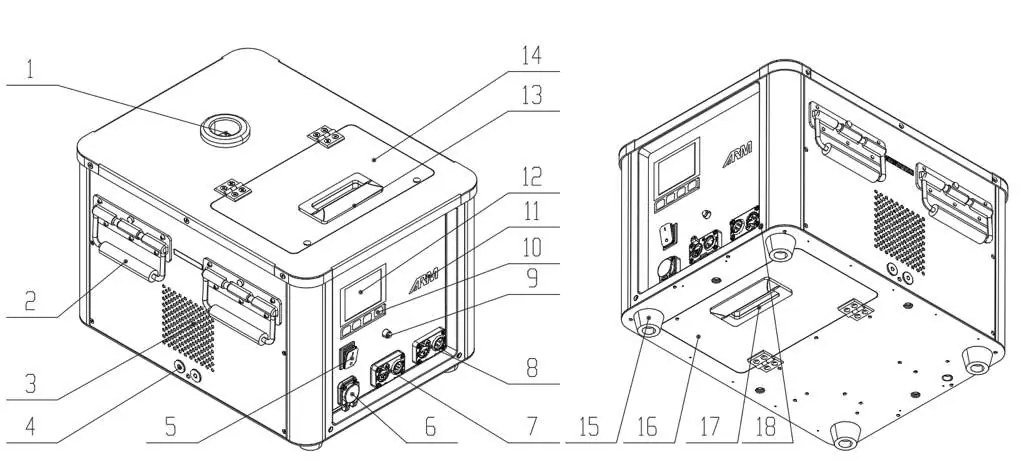

- Das Strukturdiagramm zeigt die Anordnung von Düse, Griff, Lufteinlass, Montagebohrungen, Schaltern und Anschlüssen.

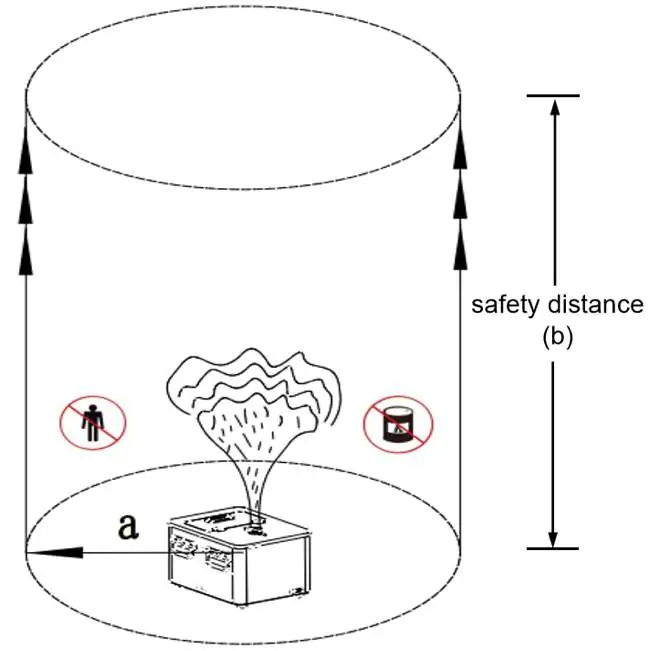

- Das Sicherheitsdiagramm illustriert den zylindrischen Sicherheitsbereich um das Gerät.
Modellkompatibilität
- Nur Original Showven FX-S / RED, GREEN, BLUE, YELLOW, PURPLE Fluide verwenden.
- Keine anderen Materialien wie Pigmente oder Wasser in den Tank geben.
