Verkabelungsanleitung für Siren Marine Micro ePIR Bewegungsmelder
Erfahren Sie, wie Sie den Siren Marine Micro ePIR Bewegungsmelder korrekt anschließen. Diese Anleitung enthält das offizielle Schaltbild und die Schritt-für-Schritt-Verkabelung für 12VDC-Systeme.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument dient als offizielle Verkabelungsanleitung für den Siren Marine Micro ePIR Bewegungsmelder. Es ist ausschließlich für den Einsatz in 12VDC-Systemen vorgesehen. Bitte stellen Sie sicher, dass die Stromversorgung den spezifizierten Bereich einhält, um Schäden am Gerät zu vermeiden.
Verkabelung und Anschluss

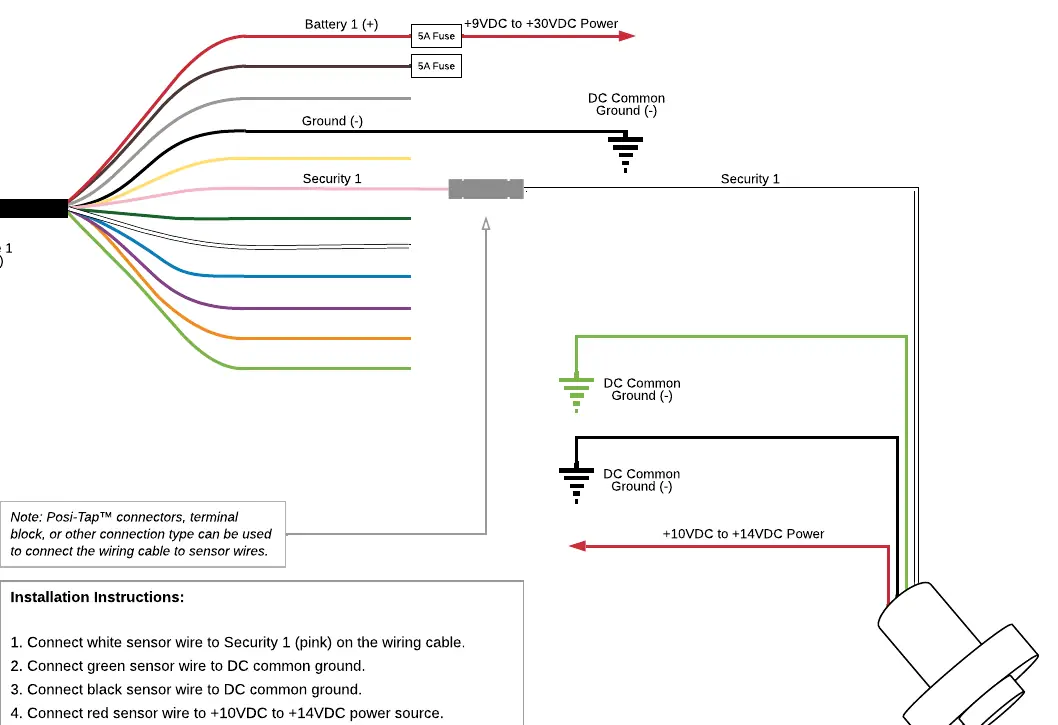

Befolgen Sie diese Schritte, um den Sensor korrekt mit dem Kabelbaum (Harness 1) zu verbinden:
- Verbinden Sie das weiße Sensorkabel mit dem Security 1 (rosa) Kabel am Kabelbaum.
- Verbinden Sie das grüne Sensorkabel mit der gemeinsamen DC-Masse (DC common ground).
- Verbinden Sie das schwarze Sensorkabel mit der gemeinsamen DC-Masse (DC common ground).
- Verbinden Sie das rote Sensorkabel mit der +10VDC bis +14VDC Stromquelle.
Installationshinweise
Für die Verbindung des Kabelbaums mit den Sensorkabeln können Posi-Tap-Verbinder, Klemmblöcke oder andere geeignete Verbindungstypen verwendet werden. Achten Sie auf eine sichere und feste Verbindung aller Kabel.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Eingangsspannung zwischen 10VDC und 14VDC liegt und ob die Masseverbindungen (grün und schwarz) korrekt angeschlossen sind.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr System ein 12VDC-System ist.
- Verfügen Sie über geeignete Verbinder wie Posi-Tap oder Klemmblöcke.
- Identifizieren Sie die Kabel am Kabelbaum (Harness 1) gemäß der Anleitung.
- Stellen Sie sicher, dass die Stromquelle innerhalb des Bereichs von 10VDC bis 14VDC liegt.
