Bedienungsanleitung für Shenzhen B6 Drohne

Erfahren Sie, wie Sie die Shenzhen B6 Drohne sicher fliegen, kalibrieren, aufladen und steuern. Vollständige Anleitung zu Flugmodi, Fehlerbehebung und Wartung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Um die Drohne zu starten, klappen Sie diese aus, schalten sie ein, koppeln die Fernsteuerung durch Ein- und Ausschalten, führen eine Gyro-Kalibrierung durch und entsperren die Motoren mit dem linken Steuerknüppel. S. 1, 2

Wichtigste Schritte

Kalibrierung durchführen S. 2
Motoren entsperren S. 2

Erste Inbetriebnahme

Frequenzabgleich S. 2

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Steuerung und Vorbereitung S. 1, 2
Flugmodi und Wartung S. 3

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die Shenzhen B6 Drohne ist ein Spielzeugmodell der Klasse C0, das für Unterhaltungszwecke konzipiert ist. Sie ist für Personen ab 14 Jahren geeignet. Der Betrieb erfordert ein sicheres Umfeld, fernab von Menschenmengen, Hindernissen und sensiblen Bereichen wie Flughäfen oder Bahnhöfen. Die maximale Flughöhe beträgt 50 Meter, die maximale Fluggeschwindigkeit 3 m/s.

Vorbereitung und Start

Vor dem Flug muss die Drohne ausgeklappt und auf einer ebenen Fläche platziert werden. Schalten Sie die Drohne ein, bis die Anzeige blinkt (Standby-Modus). Schalten Sie anschließend die Fernsteuerung ein, um die Frequenz zu koppeln (ein Piepton ertönt, Lichter leuchten dauerhaft). Führen Sie vor dem Start eine Gyro-Kalibrierung durch, indem Sie die entsprechende Taste drücken, bis die Lichter aufhören zu blinken. Zum Entsperren der Motoren drücken Sie den linken Steuerknüppel nach oben und lassen ihn wieder los.

Steuerung und Flugmodi

Die Drohne bietet verschiedene Flugfunktionen:

Start/Landung: Nutzen Sie die One-Key-Take-off/Landing-Taste für automatische Starts und Landungen.
Steuerung: Der linke Knüppel steuert Höhe und Drehung, der rechte Knüppel steuert Vorwärts-, Rückwärts- und Seitwärtsbewegungen.
Headless-Modus: Aktivieren Sie diesen Modus durch langes Drücken der entsprechenden Taste. Die Flugrichtung ist dann unabhängig von der Ausrichtung der Drohnennase.
Geschwindigkeit: Über die Taste für die Geschwindigkeitsübertragung können drei Stufen gewählt werden (niedrig, mittel, hoch).
360° Stunts: Im Tumbling-Modus kann die Drohne durch Betätigen des rechten Knüppels Rollmanöver ausführen.

Akku und Laden

Der Akku der Drohne wird über das mitgelieferte USB-Ladekabel geladen. Verbinden Sie den Akku mit dem Kabel und einem USB-Netzteil. Die rote Ladeanzeige leuchtet während des Ladevorgangs und erlischt, wenn der Akku voll ist. Die Ladezeit beträgt ca. 3-4 Stunden. Die Fernsteuerung benötigt 3 AA-Batterien (nicht im Lieferumfang enthalten).

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

Drohne reagiert nicht: Frequenzabgleich erneut durchführen oder Akku laden.
Drohne hebt nicht ab: Akku laden oder Propeller auf Beschädigungen prüfen.
Drohne wackelt stark: Beschädigte Propeller austauschen.
Drohne driftet: Kalibrierung erneut durchführen.

Technische Daten

Die Drohne hat ein Abfluggewicht von 162 Gramm. Sie ist nicht für den Transport von Lasten oder Kameras ausgelegt. Bei Verbindungsabbruch sollte die Drohne nicht höher als 50 Meter fliegen, um Kontrollverlust zu vermeiden.

Praktische Hilfe

Typische Probleme

Drohne reagiert nicht nach dem Einschalten

Frequenzabgleich zwischen Drohne und Fernsteuerung erneut durchführen (Pre-Flight Preparation).

Drohne hebt trotz drehender Propeller nicht ab

Akku laden oder beschädigte Propeller austauschen.

Drohne wackelt stark im Flug

Propeller auf Verformungen prüfen und ggf. austauschen.

Drohne driftet und lässt sich nicht ausbalancieren

Drohne auf ebener Fläche platzieren und Kalibrierungstaste drücken.

Vor der Verwendung

Akku der Drohne vollständig aufladen (3-4 Stunden).
3 AA-Batterien in die Fernsteuerung einlegen.
Propeller auf korrekte Montage und Beschädigungen prüfen.
Drohne auf einer ebenen, horizontalen Fläche platzieren.
Umgebung auf Hindernisse prüfen (mindestens 4 Meter Sicherheitsabstand).

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Max. Flughöhe: 50 Meter über dem Startpunkt.
Max. Fluggeschwindigkeit: 3 m/s.

Abbildungen und Diagramme

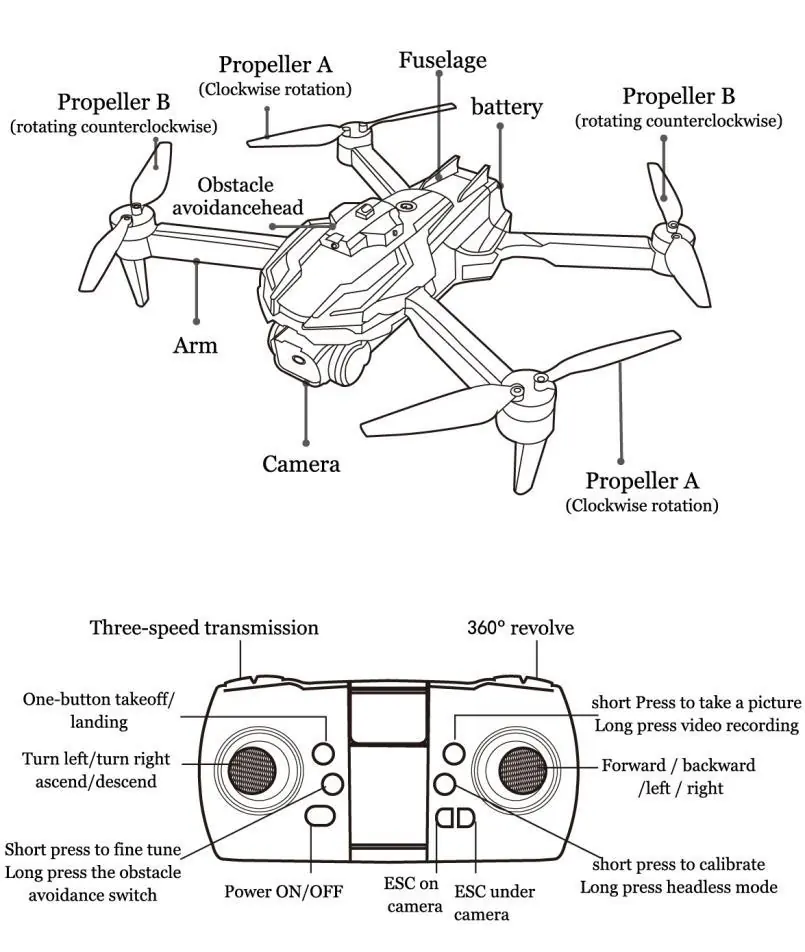

Die Fernsteuerung verfügt über Tasten für Start/Landung, Geschwindigkeitswahl, 360°-Stunts, Headless-Modus und Trimmung.
Die Drohne besitzt vier Propeller (A und B), die je nach Position unterschiedlich rotieren.

Modellkompatibilität

Nur für Personen ab 14 Jahren geeignet.
Nicht für den Transport von Zusatzlasten oder Kameras geeignet.
