Bedienungsanleitung Shelly Wave PM Mini Smart Power Meter

Schnellstartanleitung für das Shelly Wave PM Mini Smart Power Meter. Erfahren Sie alles über Installation, Z-Wave-Einbindung, LED-Signalisierung und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische und sicherheitsrelevante Informationen für die Installation und den Betrieb des Shelly Wave PM Mini. Das Gerät ist ein kompakter Smart Power Meter zur Überwachung des Stromverbrauchs elektrischer Geräte mit einer Last von bis zu 16 A. Die Installation muss durch eine qualifizierte Elektrofachkraft erfolgen.

Installation

Das Gerät kann in Standard-Unterputzdosen hinter Steckdosen oder an Orten mit begrenztem Platz installiert werden. Vor Beginn der Arbeiten muss sichergestellt werden, dass die Stromkreise spannungsfrei sind. Verwenden Sie ausschließlich solide einadrige Kabel oder Litzen mit Aderendhülsen, die für Temperaturen von mindestens 105 Grad Celsius ausgelegt sind.

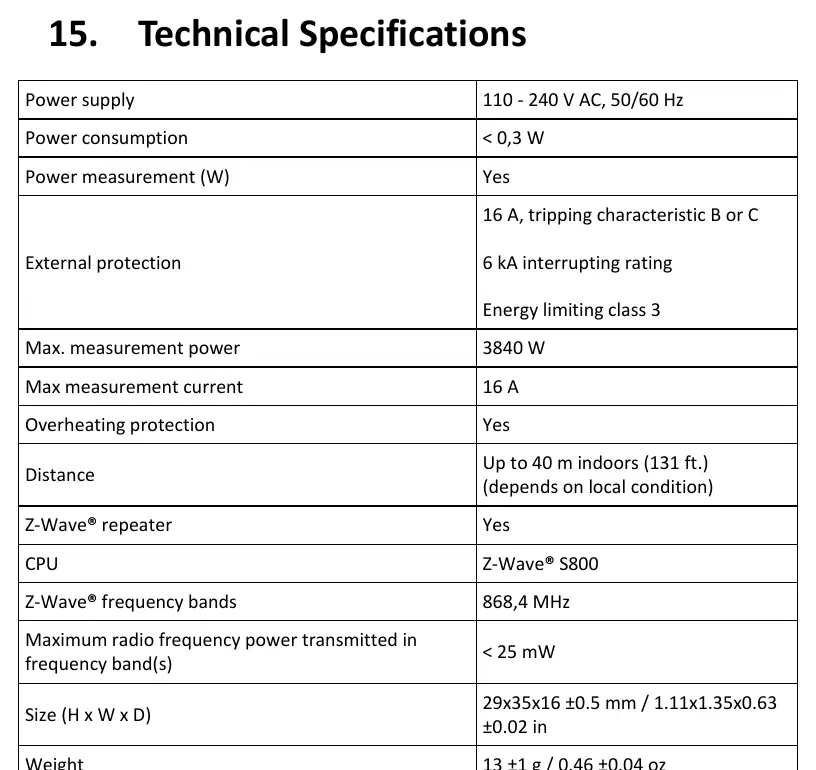

Tabelle mit den technischen Spezifikationen des Shelly Wave PM Mini, einschließlich Stromversorgung, Messbereich, Funkfrequenz und Abmessungen.
Tabelle mit den technischen Spezifikationen des Shelly Wave PM Mini, einschließlich Stromversorgung, Messbereich, Funkfrequenz und Abmessungen.
  • N: Neutralleiter
  • L: Phasenleiter (110-240 V AC)
  • O: Lastausgang (intern gebrückt)

Z-Wave Einbindung und Konfiguration

Das Gerät unterstützt das Z-Wave-Protokoll und kann in jedes Z-Wave-Netzwerk integriert werden. Die Einbindung erfolgt über SmartStart (QR-Code-Scan) oder manuell über den S-Button am Gerät.

Anschlussplan für das Shelly Wave PM Mini
Anschlussplan für das Shelly Wave PM Mini

Einbindung mit dem S-Button

Position des S-Buttons
Position des S-Buttons
  1. Gerät an die Stromversorgung anschließen.
  2. Sicherstellen, dass die blaue LED in Modus 1 blinkt (nicht eingebunden).
  3. Add/Remove-Modus am Gateway aktivieren.
  4. S-Button kurz drücken und halten, bis die LED blau leuchtet (Einstellungsmodus).
  5. S-Button erneut drücken und halten (> 2s), bis die blaue LED in Modus 3 blinkt.
  6. Das Gerät wechselt in den Lernmodus.

LED-Signalisierung

Die RGB-LED zeigt den Status des Geräts an:

  • Modus 1 (Blinkt blau): Nicht eingebunden.
  • Modus 1 (Blinkt grün): Erfolgreich eingebunden.
  • Modus 2 (Blinkt blau): Einbindungs- oder Entfernungsprozess läuft.
  • Modus 3 (Blinkt blau): Lernmodus aktiv.
  • Modus 4 (Blinkt rot): Überhitzung erkannt.

Sicherheit und Wartung

Das Gerät darf nicht geöffnet oder eigenständig repariert werden. Es enthält keine vom Benutzer wartbaren Teile. Bei Überhitzung oder Überstrom schaltet das Gerät die Ausgänge automatisch ab. Die Wiederherstellung erfolgt durch einen Power-Cycle oder einen kurzen Druck auf den S-Button.

Herstellerinformationen

Shelly Europe Ltd

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät wird nicht vom Gateway erkannt

Stellen Sie sicher, dass das Gerät nicht bereits in einem anderen Netzwerk eingebunden ist (LED blinkt blau in Modus 1). Führen Sie ggf. einen Werksreset durch.

Überhitzungsschutz ausgelöst

Das Gerät schaltet die Ausgänge ab. Prüfen Sie die Last und führen Sie einen Power-Cycle oder einen kurzen Druck auf den S-Button aus, um den Normalbetrieb wiederherzustellen.

Z-Wave Netzwerküberlastung

Vermeiden Sie es, Parameter 39 (Zeit zwischen Berichten) auf unter 30 Sekunden zu setzen, da dies zu Instabilität führen kann.

Vor der Verwendung

  • Spannungsfreiheit der Leitungen mit einem Multimeter prüfen.
  • Sicherstellen, dass die Last 16 A nicht überschreitet.
  • Kabel mit Aderendhülsen und hitzebeständiger Isolierung (PVC T105°C) verwenden.
  • Sicherstellen, dass ein Z-Wave-Gateway mit Security 2 (S2) Unterstützung vorhanden ist.
  • PIN-Code (DSK) auf dem Gerät oder der Verpackung notieren.

Technische Daten in der Praxis

Max. Last 16 A
Das Gerät ist für eine maximale Stromaufnahme von 16 Ampere ausgelegt.
Schutzschalter (EN60898-1)
Der Laststromkreis muss durch einen Leitungsschutzschalter mit Charakteristik B oder C (max. 16 A) abgesichert sein.
Z-Wave Frequenz 868,4 MHz
Betriebsfrequenz für den europäischen Raum.

Abbildungen und Diagramme

  • Fig. 1 zeigt den Anschlussplan: L (Phase) und N (Neutralleiter) werden an die entsprechenden Klemmen angeschlossen, die Last an den O-Ausgang.
  • Fig. 2 zeigt die Position des S-Buttons, der für Einbindung, Ausschluss und Werksreset verwendet wird.
