Montageanleitung für SHAD Rückenlehnen-Kit Honda Forza 125i '18
Detaillierte Montageanleitung für das SHAD Rückenlehnen-Kit HOFR17RV für Honda Forza 125i '18. Enthält Installationsschritte, Teileliste und wichtige Sicherheitshinweise zur korrekten Ausrichtung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des SHAD Rückenlehnen-Kits (HOFR17RV) für das Motorradmodell Honda Forza 125i '18. Bitte beachten Sie, dass das eigentliche Rückenpolster nicht im Lieferumfang enthalten ist und separat erworben werden muss. Die Anleitung ist für europäische Modelle konzipiert.
Montagehinweise
Wichtig: Ziehen Sie die Schrauben während der Montage nicht vollständig fest, bevor das Kit korrekt positioniert und ausgerichtet ist. Dies stellt sicher, dass alle Komponenten spannungsfrei montiert werden können und die Passgenauigkeit gewährleistet ist.
Lieferumfang
- Halterungen (Teile 1, 2)
- Distanzstücke und Unterlegscheiben (Teile 3, 4, 7)
- Schrauben (Teile 5, 6, 8)
Installationsschritte
- Bereiten Sie die Montagepunkte am Heck des Motorrads vor.

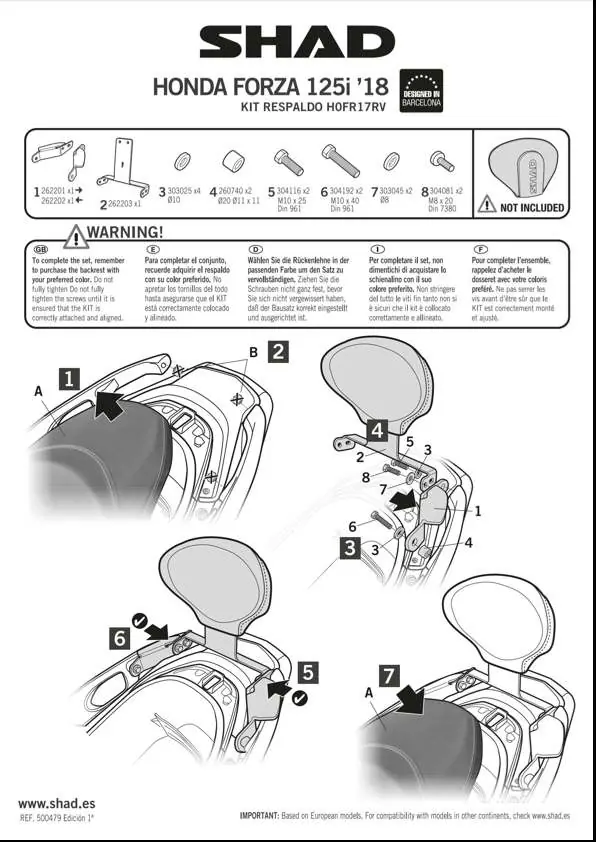

- Positionieren Sie die Halterungen gemäß der Explosionszeichnung.
- Führen Sie die Schrauben (M10x25, M10x40, M8x20) durch die entsprechenden Bohrungen und Distanzstücke.
- Richten Sie das gesamte Kit aus.
- Ziehen Sie erst nach erfolgreicher Ausrichtung alle Schrauben fest.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Schrauben vor der endgültigen Ausrichtung nicht vollständig festgezogen wurden. Lockern Sie die Schrauben leicht, um das Kit auszurichten.
Vor der Verwendung
- Prüfen Sie, ob alle Teile 1-8 gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass das Motorrad ein europäisches Modell ist.
- Besorgen Sie das separat erhältliche Rückenpolster, da dieses nicht im Kit enthalten ist.
