Montageanleitung für SHAD 0GE Topcase-Träger V0VR50ST

Erfahren Sie, wie Sie den SHAD Topcase-Träger V0VR50ST an Ihrem VOGE 500 R '20 Motorrad montieren. Diese Anleitung enthält alle notwendigen Schritte, Teilelisten und Sicherheitshinweise für eine korrekte Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Übersicht der im Kit enthaltenen Schrauben und Montageplatten. Seite 1 Schritt-für-Schritt-Montage des Trägerrahmens am Motorradheck. Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Montage des SHAD Topcase-Trägers (KIT TOP V0VR50ST) für das Motorradmodell VOGE 500 R (Baujahr 2020). Die Montage erfordert das Entfernen von Sitzbankteilen und die Installation spezifischer Halteplatten und Trägerarme. Wichtiger Sicherheitshinweis: Ziehen Sie alle Schrauben erst dann vollständig fest, wenn das gesamte Kit korrekt positioniert und ausgerichtet ist.

Lieferumfang

Das Kit enthält folgende Komponenten:

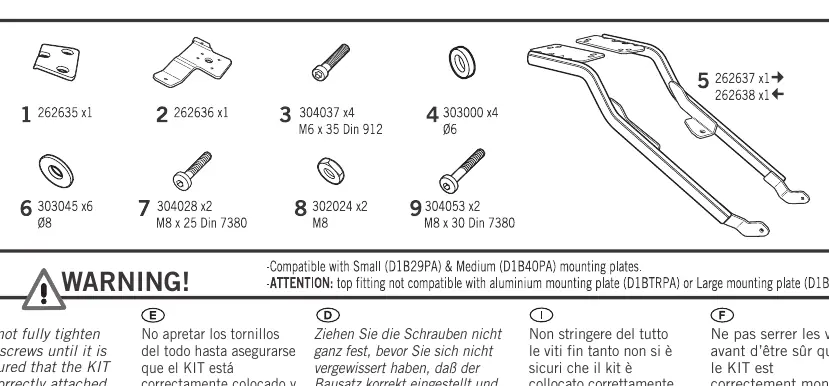

Übersicht der im Kit enthaltenen Schrauben und Montageplatten.
Übersicht der im Kit enthaltenen Schrauben und Montageplatten.
  • 1x Montageplatte (262635)
  • 1x Montageplatte (262636)
  • 4x Schraube M6x35 (304037)
  • 4x Unterlegscheibe Ø6 (303000)
  • 1x Trägerrahmen-Set (262637/262638)
  • 6x Unterlegscheibe Ø8 (303045)
  • 2x Schraube M8x25 (304028)
  • 2x Mutter M8 (302024)
  • 2x Schraube M8x30 (304053)

Montageanleitung

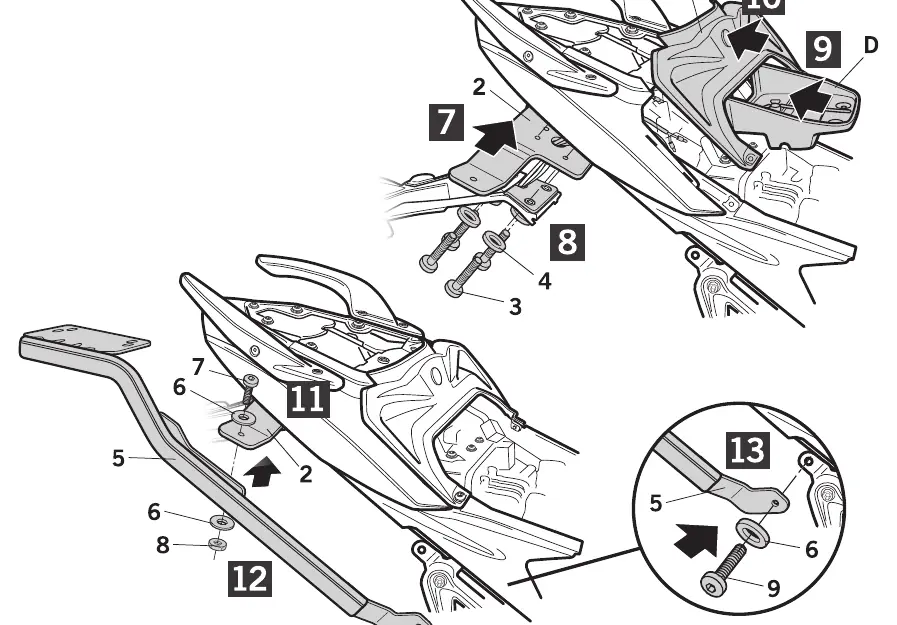

Schritt-für-Schritt-Montage des Trägerrahmens am Motorradheck.
Schritt-für-Schritt-Montage des Trägerrahmens am Motorradheck.
  1. Entfernen Sie die Sitzbankteile (A und B) sowie die Heckverkleidungsteile (C und D) gemäß den Abbildungen.
  2. Befestigen Sie die Montageplatten (1 und 2) an den vorgesehenen Punkten unter der Sitzbank.
  3. Montieren Sie den Trägerrahmen (5) unter Verwendung der Schrauben (3, 9) und Unterlegscheiben (4, 6) sowie der Muttern (8).
  4. Richten Sie alle Komponenten aus und ziehen Sie die Schrauben erst nach erfolgreicher Ausrichtung fest.
  5. Setzen Sie die Sitzbankteile wieder auf das Motorrad.

Kompatibilität

Dieses Kit ist kompatibel mit den SHAD-Montageplatten D1B29PA (Small) und D1B40PA (Medium). Es ist nicht kompatibel mit den Aluminium-Montageplatten D1BTRPA (Large) oder D1B481PA (Large).

Praktische Hilfe

Typische Probleme

Schrauben lassen sich nicht festziehen oder das Kit sitzt schief.

Lösen Sie alle Schrauben leicht, richten Sie das Kit neu aus und ziehen Sie die Schrauben erst fest, wenn alles korrekt sitzt.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile aus der Stückliste vorhanden sind.
  • Stellen Sie sicher, dass das Motorrad auf einem stabilen Untergrund steht.
  • Vergewissern Sie sich, dass Sie die richtige Montageplatte (Small oder Medium) verwenden.
  • Entfernen Sie die Sitzbank und Heckverkleidung vorsichtig, um die Haltepunkte freizulegen.

Technische Daten in der Praxis

Kompatibilität
Nur für VOGE 500 R '20. Kompatibel mit D1B29PA und D1B40PA Platten.

Abbildungen und Diagramme

  • Seite 1 zeigt die Explosionszeichnung der Teile und die Demontage der Sitzbank.
  • Seite 2 zeigt die schrittweise Montage des Trägerrahmens und die finale Befestigung.

Modellkompatibilität

  • Nicht kompatibel mit Aluminium-Montageplatten D1BTRPA und D1B481PA.
