Sencor SRV 1000SL Saugroboter Bedienungsanleitung
Schnelle Anleitung für den Sencor SRV 1000SL Saugroboter. Erfahren Sie alles über die Inbetriebnahme, Wartung, Reinigung, Fehlerbehebung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Sencor SRV 1000SL Saugroboter. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden (mindestens 8 Stunden). Stellen Sie sicher, dass der Staubbehälter und der Filter korrekt eingesetzt sind. Entfernen Sie vor dem Betrieb Hindernisse wie Kabel, Spielzeug oder Kleidung vom Boden, um ein Blockieren des Geräts zu verhindern.
Produktbeschreibung
Der Saugroboter besteht aus folgenden Hauptkomponenten:
- A1-A4: Stoßstange, Deckel, Ein-/Aus-Taste, Deckelöffnung.
- A5-A8: Staubbehälter, Deckel, Filter, Behälter.
- A11, A16: Seitenbürsten (links/rechts).
- A12: Absturzsensoren.
- A13, A18: Motorisierte Gummiräder.
- A17: Saugöffnung.
- B4, B5: Wischhalterung und antistatisches Wischtuch.
Inbetriebnahme
Installation der Seitenbürsten: Drehen Sie den Roboter um. Drücken Sie die Bürsten A11 und A16 fest auf die vorgesehenen Stifte. Achten Sie auf die Markierungen L (links) und R (rechts).
Akku einsetzen: Öffnen Sie das Batteriefach C3, verbinden Sie den Stecker C2 mit dem Anschluss C3 und legen Sie den Akku ein. Schließen Sie den Deckel A15.
Laden: Verbinden Sie das Netzteil B1 mit der Buchse A9 am Roboter und stecken Sie es in die Steckdose. Während des Ladevorgangs blinkt die Taste A3 blau. Wenn sie dauerhaft blau leuchtet, ist der Akku voll geladen.
Bedienung
Drücken Sie die Taste A3, um den Saugvorgang zu starten. Zum Stoppen drücken Sie die Taste erneut. Der Roboter ist für Hartböden und kurzflorige Teppiche geeignet. Für die Wischfunktion befestigen Sie das Tuch B5 an der Halterung B4 und klicken diese in die Öffnungen A14 und A19.
Reinigung und Wartung
Staubbehälter: Nach jedem Gebrauch leeren. Öffnen Sie den Deckel A2, entnehmen Sie den Behälter A5, leeren Sie ihn und reinigen Sie den Filter A7 mit einer weichen Bürste. Nicht in der Spülmaschine waschen.
Bürsten und Sensoren: Entfernen Sie regelmäßig Haare und Schmutz von den Seitenbürsten A11/A16 und den Rädern. Wischen Sie die Sensoren A12 an der Unterseite mit einem weichen Tuch oder Wattestäbchen ab.
Fehlerbehebung
Bei Problemen prüfen Sie folgende Punkte:
- Gerät startet nicht: Akku korrekt eingesetzt? Akku geladen?
- Saugkraft gering: Staubbehälter voll? Filter nicht korrekt installiert?
- Rote Anzeige: Akku schwach oder Gerät wurde angehoben.
- Fährt nur rückwärts: Boden zu dunkel oder Sensoren verschmutzt.
Technische Daten
Der Saugroboter hat eine Saugkraft von 10 W, eine Betriebsdauer von bis zu 80 Minuten und ein Staubbehältervolumen von 200 ml. Die Ladezeit beträgt ca. 2 bis 2,5 Stunden.
Herstellerinformationen
Sencor
Praktische Hilfe
Typische Probleme
Saugroboter lässt sich nicht einschalten
Prüfen Sie, ob der Akku korrekt eingesetzt ist und ob er geladen werden muss.
Gerät saugt keinen Schmutz auf
Leeren Sie den Staubbehälter und prüfen Sie, ob der Filter korrekt installiert ist.
Anzeige leuchtet rot
Akku ist schwach (aufladen) oder das Gerät wurde vom Boden angehoben (wieder auf den Boden stellen).
Roboter fährt nur rückwärts
Der Boden ist möglicherweise zu dunkel oder die Absturzsensoren sind verschmutzt und müssen gereinigt werden.
Vor der Verwendung
- Akku vor der ersten Nutzung mindestens 8 Stunden laden.
- Staubbehälter und Filter auf korrekten Sitz prüfen.
- Boden von Kabeln, Spielzeug und Kleidung befreien.
- Türen zum Reinigungsbereich schließen.
- Vorhänge hochbinden, falls sie bis zum Boden reichen.
Technische Daten in der Praxis
- Betriebsdauer
- Bis zu 80 Minuten pro Akkuladung.
- Staubbehälterkapazität
- 200 ml Fassungsvermögen.
Abbildungen und Diagramme

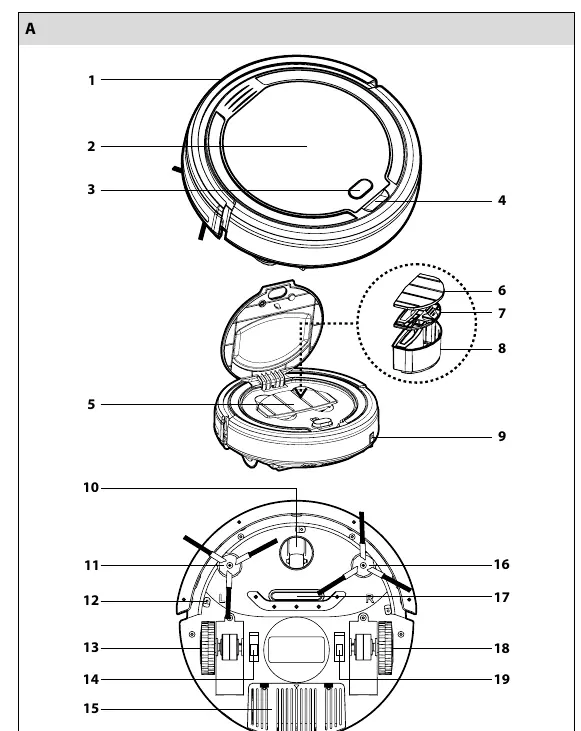

- A: Übersicht der Bauteile (Sensoren, Bürsten, Räder).
- B: Zubehör (Netzteil, Bürsten, Wischtuch).
- C: Einsetzen des Akkus.
- D: Installation des Filters.

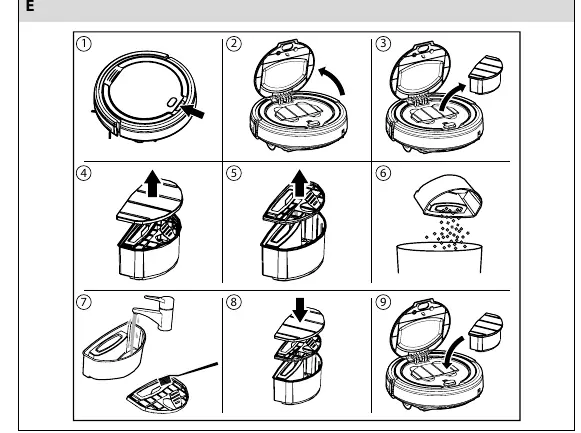

- E: Reinigung des Staubbehälters und Wischfunktion.
Modellkompatibilität
- Geeignet für Hartböden (Holz, Laminat, Fliesen, Vinyl).
- Geeignet für kurzflorige Teppiche.
- Nicht für den Außenbereich oder Räume mit hoher Feuchtigkeit (Badezimmer) geeignet.
- Nicht zum Aufsaugen von Wasser oder Flüssigkeiten verwenden.
