Dieses Dokument dient als Benutzerhandbuch für das SENA SUMMIT X Kommunikationssystem (Firmware 1.2.x). Es deckt die Installation, die Bedienung der Intercom-Funktionen (Mesh und Wave), die Smartphone-Integration sowie grundlegende Fehlerbehebungsmaßnahmen ab. Für detaillierte Informationen zur Wave-Intercom-App besuchen Sie bitte sena.com.
Installation
Das SUMMIT X bietet verschiedene Montagemöglichkeiten für unterschiedliche Helmtypen:

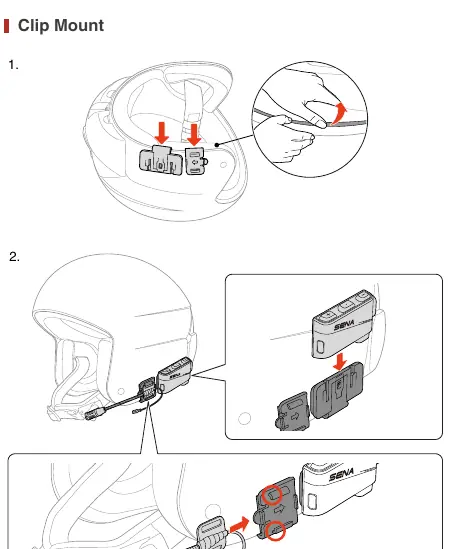

- Clip-Halterung: Zur Befestigung am Helmrand.
- Klebepad-Halterung: Zur Montage auf glatten Oberflächen am Helm.
- Kurze oder lange Riemenhalterung: Zur Befestigung an den Kinnriemen des Helms.

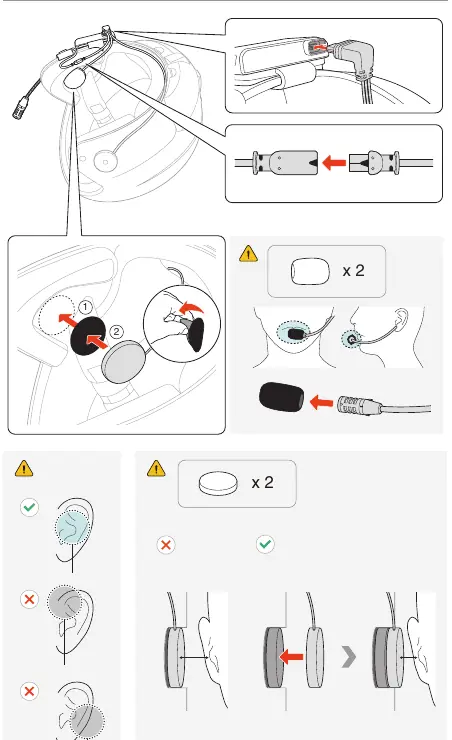

Die Lautsprecher werden mit den mitgelieferten Klettpads im Helm positioniert. Achten Sie darauf, dass das Mikrofon korrekt vor dem Mund platziert ist.
Grundlegende Bedienung
Die Steuerung erfolgt über die Tasten (+), (-), Mesh-Intercom und die Center-Taste:
- Einschalten: Center-Taste und (+)-Taste für 1 Sekunde drücken.
- Ausschalten: Center-Taste und (+)-Taste kurz antippen.
- Lautstärke: (+)- oder (-)-Taste antippen.
- Laden: Über den USB-C-Anschluss. Eine vollständige Ladung dauert ca. 2 Stunden.
Mesh-Intercom
Das SUMMIT X unterstützt zwei Modi:
- Open Mesh: Kommunikation mit einer unbegrenzten Anzahl von Nutzern auf einem von 6 Kanälen.
- Group Mesh: Private Gruppe für bis zu 24 Teilnehmer.
Die Mesh-Intercom-Funktion wird durch Antippen der Mesh-Intercom-Taste aktiviert. Über die Sena Outdoor App können Sie zwischen Mesh 2.0 und 3.0 wechseln, um die Kompatibilität mit älteren Geräten sicherzustellen.
Wave-Intercom
Wave-Intercom nutzt Mobilfunkdaten für die Kommunikation. Öffnen Sie die WAVE Intercom App auf Ihrem Smartphone und tippen Sie doppelt auf die Mesh-Intercom-Taste am Gerät, um die Verbindung zu starten.
Fehlerbehebung
- Werksreset: Center-Taste für 10 Sekunden gedrückt halten.
- Fehler-Reset: Wenn das Gerät nicht reagiert, trennen Sie das Ladekabel und drücken Sie die Center- und (+)-Taste gleichzeitig für 10 Sekunden.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SENA
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht
Führen Sie einen Fehler-Reset durch (Center- und (+)-Taste für 10 Sekunden drücken, während das Ladekabel getrennt ist).
Mesh-Gruppierung schlägt fehl
Stellen Sie sicher, dass der Vorgang innerhalb von 30 Sekunden abgeschlossen wird. Andernfalls hören Sie die Ansage 'Grouping failed'.
Wave-Intercom startet nicht
Stellen Sie sicher, dass die WAVE Intercom App auf dem Smartphone geöffnet ist, bevor Sie die Taste am Gerät drücken.
Vor der Verwendung
- Sena Outdoor App aus dem App Store oder Google Play Store herunterladen.
- WAVE Intercom App für die Nutzung der Wave-Funktion installieren.
- Passende Halterung (Clip, Klebepad oder Riemen) für den Helm auswählen.
- Lautsprecher und Mikrofon korrekt im Helm positionieren.
- Gerät vollständig über USB-C aufladen.
Technische Daten in der Praxis
- Bluetooth 5.2
- Aktueller Standard für stabile Smartphone-Kopplung.
- Fast Charging
- 20 Minuten Laden ermöglichen ca. 3,5 Stunden Mesh-Intercom-Nutzung.
Abbildungen und Diagramme

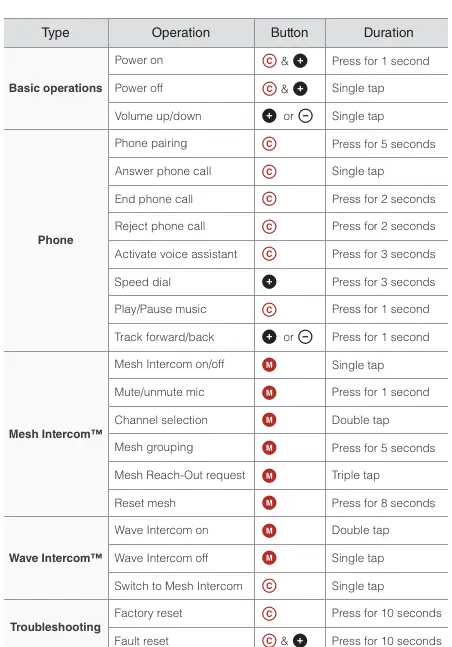

- Die Tastenbelegung ist im 'Quick Reference'-Abschnitt auf Seite 2 übersichtlich dargestellt.
- Die Montageanleitungen (Seiten 7-10) zeigen die korrekte Ausrichtung der Halterungen am Helm.
Modellkompatibilität
- Mesh 2.0 Modus ist für die Abwärtskompatibilität mit älteren Sena-Geräten verfügbar.
- Wave-Intercom-Reichweite: ca. 1,6 km in Europa (1 Meile in Nordamerika).
