Bedienungsanleitung für Ninebot eKickScooter E2 Pro

Schnellstartanleitung und Wartungshandbuch für den Ninebot eKickScooter E2 Pro. Erfahren Sie alles über Bedienung, Fehlerbehebung und Wartungsintervalle.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Diagramm der Scooter-Teile Seite 2 Dashboard und Power-Button Seite 2 Schaltplan Seite 5 Wartungsplan Seite 6

Wichtige Informationen aus der Anleitung

Vor der ersten Fahrt müssen Sie die Segway-Ninebot-App installieren, Ihren KickScooter aktivieren und die neuesten Firmware-Updates sowie Sicherheitsanweisungen herunterladen. Der Hersteller behält sich das Recht vor, jederzeit Änderungen am Produkt vorzunehmen.

Diagramm und Bedienelemente

Der Ninebot eKickScooter E2 Pro verfügt über ein Dashboard mit Tachometer, Geschwindigkeitsmodus-Anzeige, Bluetooth-Status, Fehlerbenachrichtigung, Temperaturwarnung und Akkuladestand. Der Ein-/Aus-Schalter dient zum Ein- und Ausschalten des Scooters, zum Ein-/Ausschalten von Front- und Rücklicht sowie zum Wechseln zwischen den vier Geschwindigkeitsmodi (durch zweimaliges Drücken).

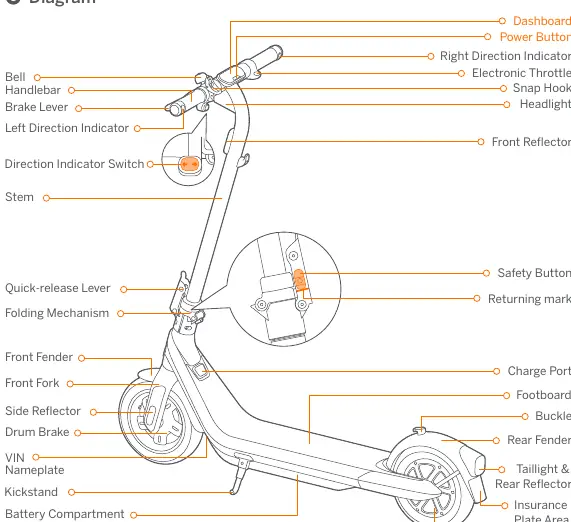

Diagramm der Scooter-Teile
Diagramm der Scooter-Teile
Dashboard und Power-Button
Dashboard und Power-Button

Bedienung

  • Einschalten: Drücken Sie den Ein-/Aus-Schalter.
  • Ausschalten: Halten Sie den Ein-/Aus-Schalter 2 Sekunden lang gedrückt.
  • Lichtsteuerung: Drücken Sie bei eingeschaltetem Scooter den Ein-/Aus-Schalter, um Front- und Rücklicht ein- oder auszuschalten.
  • Geschwindigkeitsmodi: Drücken Sie zweimal den Ein-/Aus-Schalter, um zwischen den vier Modi zu wechseln.

Technische Daten

  • Max. Traglast: 100 kg
  • Max. Geschwindigkeit: Ca. 25 km/h (Modell 051405E) bzw. 20 km/h (Modell 051405D)
  • Ladezeit: Ca. 5,5 Stunden
  • IP-Schutzklasse: IPX4
  • Reifen: 10-Zoll luftdichte, schlauchlose Luftreifen

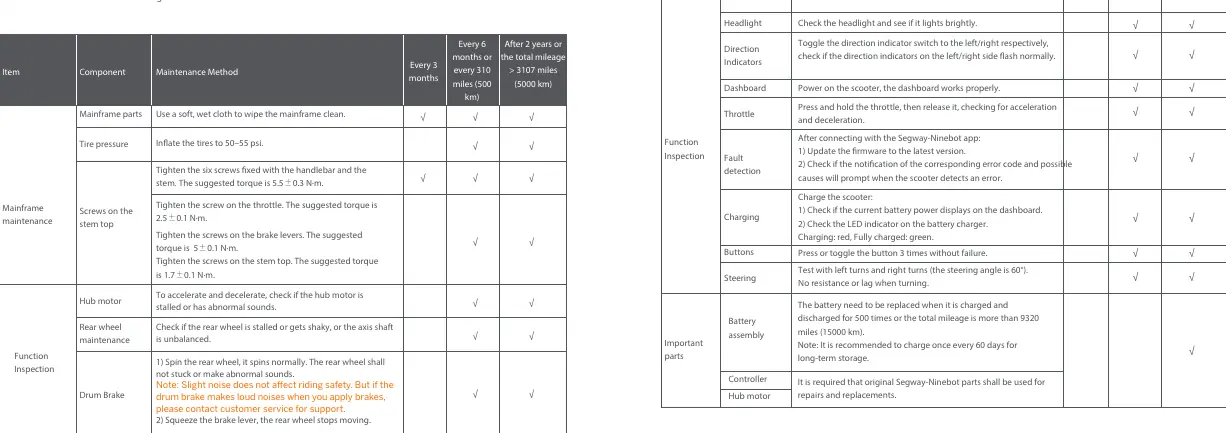

Wartungsplan

Regelmäßige Wartung ist für die Sicherheit unerlässlich. Führen Sie die folgenden Kontrollen durch:

Wartungsplan
Wartungsplan
  • Alle 3 Monate: Reinigung des Hauptrahmens, Überprüfung der Schrauben an Lenker und Lenkstange.
  • Alle 6 Monate oder 500 km: Überprüfung von Reifendruck (50-55 psi), Bremshebeln, Radnabenmotor, Hinterrad und Funktionsprüfung aller elektrischen Komponenten.
  • Nach 2 Jahren oder 5000 km: Umfassende Inspektion und ggf. Austausch wichtiger Teile wie Akku und Motor.

Fehlerbehebung

Bei Fehlern zeigt das Dashboard einen Code an. Überprüfen Sie den Fehlercode in der Segway-Ninebot-App. Häufige Fehlercodes umfassen:

  • 10: Dashboard-Kommunikationsfehler.
  • 14: Fehler am Hallsensor des Gasgriffs.
  • 15: Fehler am Brems-Hallsensor.
  • 39: Akkutemperatursensor-Fehler (Temperatur prüfen).
  • 51: Controller-Überspannung.

Schaltplan

Der Schaltplan zeigt die Verbindungen zwischen Akku (Zelle, BMS), Controller (MCU, Motor-Treiber), Dashboard (Bluetooth-Modul, Display) und den Motorkomponenten.

Schaltplan
Schaltplan

Herstellerinformationen

Segway Inc.

Markenprofil
Herstellerwebsite https://segway.com Support https://segway.com/service Herstellerhandbücher https://segway.com/service

Praktische Hilfe

Typische Probleme

Fehlercode 10

Kommunikation mit der Anzeigetafel ist anormal. Überprüfen Sie die Anzeigetafel oder die zugehörigen Kabel.

Fehlercode 14

Fehler am Hallsensor des elektronischen Gasgriffs. Überprüfen Sie den Gasgriff, die Anzeigetafel und die Kabel.

Fehlercode 15

Fehler am Brems-Hallsensor. Überprüfen Sie den Bremsgriff, die Anzeigetafel und die Kabel.

Fehlercode 39

Akkutemperatursensor ist anormal. Stellen Sie sicher, dass die Temperatur zwischen -10 °C und 50 °C liegt.

Fehlercode 51

Überspannung am Controller. Prüfen Sie, ob das richtige Ladegerät verwendet wird oder starten Sie das Fahrzeug neu.

Vor der Verwendung

  • Installieren Sie die Segway-Ninebot-App.
  • Aktivieren Sie den KickScooter über die App.
  • Laden Sie die neuesten Firmware-Updates herunter.
  • Überprüfen Sie den Reifendruck (50-55 psi).
  • Ziehen Sie die Schrauben an Lenker und Lenkstange fest.

Technische Daten in der Praxis

Max. Traglast
100 kg (220 lbs)
IP-Schutzklasse
IPX4 (Spritzwassergeschützt)

Abbildungen und Diagramme

  • Das Dashboard zeigt Geschwindigkeit, Akkustand und Warnsymbole an.
  • Der Ein-/Aus-Schalter steuert Licht und Geschwindigkeitsmodi.
  • Der Schaltplan verdeutlicht die Verbindungen zwischen Akku, Controller und Motor.

Modellkompatibilität

  • Die Segway-Ninebot-App ist für die Aktivierung und Updates erforderlich.
  • Bluetooth-Verbindung zum Mobilgerät ist für erweiterte Funktionen notwendig.
