Diese Anleitung beschreibt die Installation der Seaview LTBLED Rundum-Mastleuchten. Es wird dringend empfohlen, die Installation von einem autorisierten Fachmann durchführen zu lassen, der über Erfahrung mit Marineausrüstung verfügt.

Wichtiger Hinweis: Führen Sie vor der endgültigen Montage eine Trockenmontage (Dry Fit) durch, um die Kompatibilität und Ausrichtung zu prüfen, ohne die Komponenten dauerhaft zu befestigen.

Lieferumfang

1x 12V Rundum-Mastleuchte (LED)
2x Schwarze Einstecknieten

Hinweis: Die Lichtleiste (Light Bar) ist nicht im Lieferumfang enthalten.

Montage und Installation

Führen Sie die Verkabelung durch die Lichtleiste.
Tragen Sie eine kleine Menge Marine-Dichtmittel auf.
Setzen Sie das Oberteil der Leuchte in die Lichtleiste ein.
Sichern Sie das Oberteil mit den zwei schwarzen Nieten. Tragen Sie vor dem Einsetzen der Nieten Dichtmittel auf jedes Loch auf.

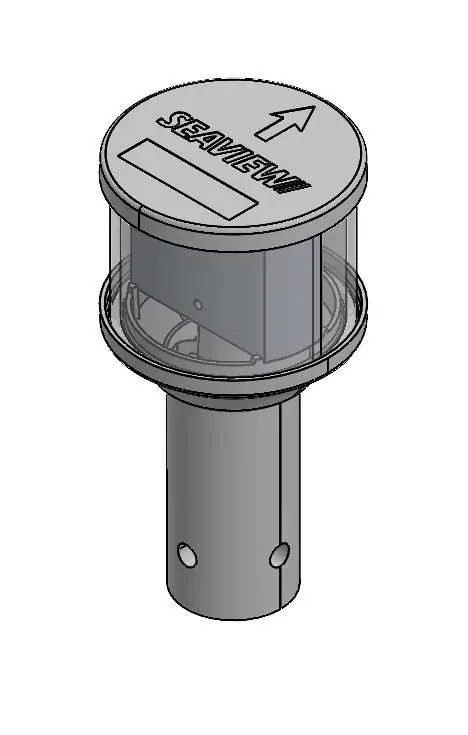

Wichtig: Achten Sie darauf, dass die Leuchte in die richtige Richtung zeigt. Auf der Oberseite befindet sich ein Pfeil, der nach vorne zeigen muss.

Technische Hinweise

Die Modelle LTBLED12C5 und LTBLED24C5 sind maßlich identisch. Für die Installation wird die Verwendung von Marine-Dichtmittel empfohlen.

Praktische Hilfe

Typische Probleme

Leuchte passt nicht in die Lichtleiste

Führen Sie eine Trockenmontage (Dry Fit) durch, um die Passform vor der endgültigen Befestigung zu prüfen.

Undichtigkeit nach der Installation

Verwenden Sie Marine-Dichtmittel bei der Installation, insbesondere an den Nietenlöchern, wie in der Anleitung empfohlen.

Vor der Verwendung

Prüfen Sie, ob alle Teile vorhanden sind (Leuchte, Nieten).
Stellen Sie sicher, dass ein geeignetes Marine-Dichtmittel bereitsteht.
Überprüfen Sie die Ausrichtung der Leuchte anhand des Pfeils auf der Oberseite.
Stellen Sie sicher, dass die Lichtleiste (nicht enthalten) für die Montage vorbereitet ist.
