Ersatzteilliste für Sealey HS102.V3 Heißluftpistole
Detaillierte Ersatzteilliste und Explosionszeichnung für die Sealey HS102.V3 Heißluftpistole. Identifizieren Sie Bauteile für Reparatur und Wartung anhand der offiziellen Teileliste.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste für die Sealey HS102.V3 Heißluftpistole. Es enthält eine Explosionszeichnung und eine Tabelle aller verfügbaren Ersatzteile. S. 1
Wichtigste Schritte
- Identifikation von Ersatzteilen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2000W | Maximale Leistungsaufnahme | S. 1 |
| Temperaturbereich | 50-600°C | Einstellbarer Temperaturbereich | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Ersatzteilliste und Explosionszeichnung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für die Sealey HS102.V3 Heißluftpistole. Es enthält eine detaillierte Explosionszeichnung sowie eine tabellarische Auflistung aller Komponenten, die für Reparatur- und Wartungsarbeiten benötigt werden können.
Explosionszeichnung und Bauteile

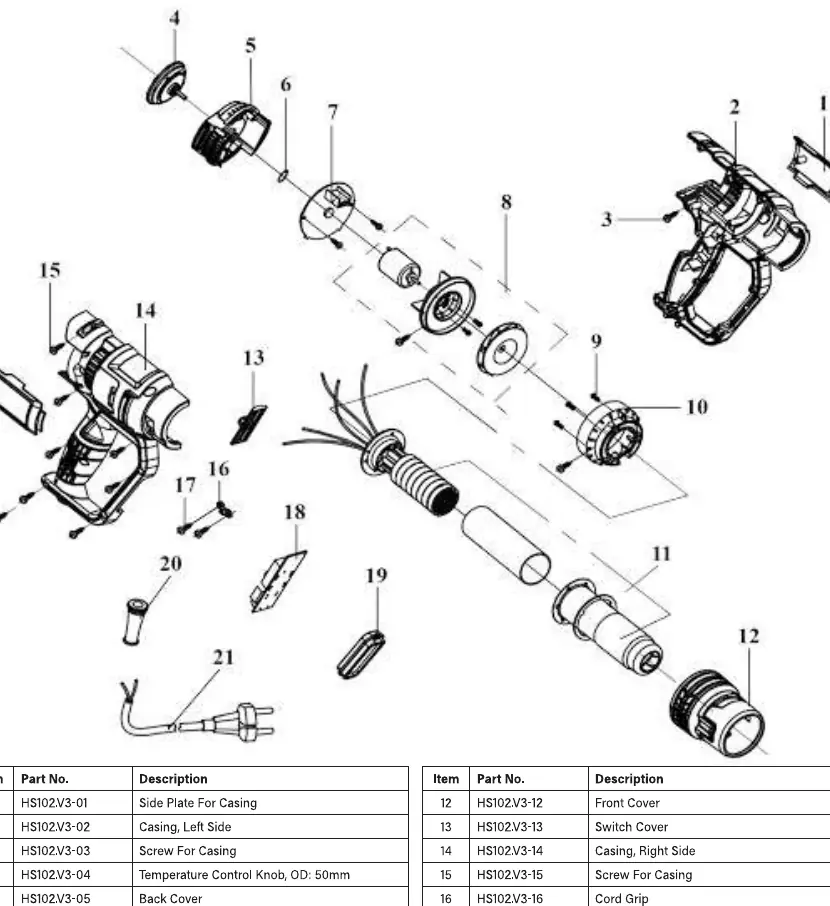

Die Explosionszeichnung veranschaulicht den internen Aufbau des Geräts. Jedes Bauteil ist mit einer Nummer versehen, die in der folgenden Tabelle mit der entsprechenden Teilenummer und Beschreibung verknüpft ist:
- 1: Seitenplatte für Gehäuse (HS102.V3-01)
- 2: Gehäuse, links (HS102.V3-02)
- 3: Schraube für Gehäuse (HS102.V3-03)
- 4: Temperaturregler, 50mm (HS102.V3-04)
- 5: Rückabdeckung (HS102.V3-05)
- 6: Sicherungsring (HS102.V3-06)
- 7: Leiterplatte, 65 x 54mm (HS102.V3-07)
- 8: Motor-/Lüfterbaugruppe (HS102.V3-08)
- 9: Schraube für Lüfterabdeckung (HS102.V3-09)
- 10: Lüfterabdeckung (HS102.V3-10)
- 11: Heizelement (HS102.V3-11)
- 12: Frontabdeckung (HS102.V3-12)
- 13: Schalterabdeckung (HS102.V3-13)
- 14: Gehäuse, rechts (HS102.V3-14)
- 15: Schraube für Gehäuse (HS102.V3-15)
- 16: Kabelklemme (HS102.V3-16)
- 17: Schraube für Kabelklemme (HS102.V3-17)
- 18: Schalterbaugruppe (HS102.V3-18)
- 19: Griff (HS102.V3-19)
- 20: Kabelhülse (HS102.V3-20)
- 21: Netzkabel (HS102.V3-21)
Wartung und Garantie
Ersatzteile sollten ausschließlich von fachkundigem Personal eingebaut werden. Unsachgemäße Reparaturen können zum Erlöschen der Garantie führen. Die Garantiezeit beträgt 12 Monate ab Kaufdatum; ein Kaufnachweis ist für alle Garantieansprüche erforderlich.
Kontaktinformationen: Sealey Group, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk, IP32 7AR. Telefon: 01284 757500, E-Mail: [email protected], Website: www.sealey.co.uk.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Sealey
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass das Gehäuse keine Risse aufweist.
- Prüfen Sie, ob der Schalter einwandfrei funktioniert.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die interne Struktur der Heißluftpistole.
- Die Nummern im Diagramm entsprechen der Teileliste.
