Bedienungsanleitung für Seaflo 1-22091414431B15 Magnetventil und Siphonbrecher
Erfahren Sie, wie Sie das Seaflo Magnetventil und den Siphonbrecher korrekt installieren und anschließen. Diese Anleitung enthält wichtige Informationen zur Verkabelung, zu den technischen Daten und zur Wartung des Systems.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Seaflo Magnetventils und Siphonbrechers. Das System ist für den Einsatz in bestehenden Druckwassersystemen mit einer Förderleistung von mindestens 11 Litern pro Minute (2,9 gpm) konzipiert. Der Siphonbrecher verhindert effektiv den Rückfluss aus der Toilette in das Wassersystem.

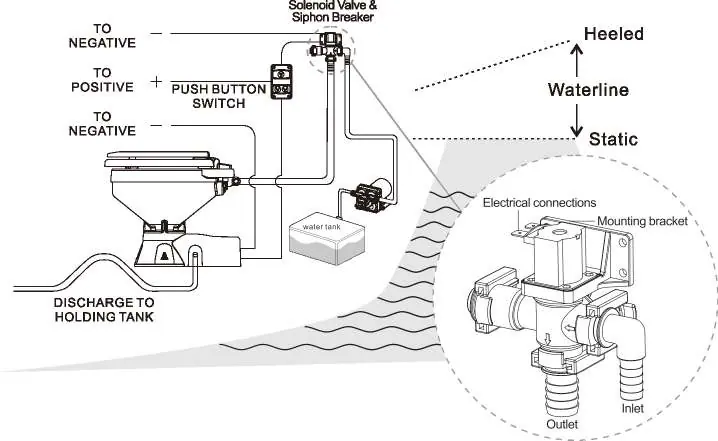

Elektrische Installation
Das Magnetventil muss parallel zum Toilettenmotor verkabelt werden. Verbinden Sie dazu eine Seite des Magnetventils mit dem Toilettenspülschalter (Pluspol) und die andere Seite mit der Batteriemasse (Minuspol).
Wartung und Sicherheit
- Betriebsdauer: Das Magnetventil darf nicht länger als 30 Sekunden ununterbrochen betrieben werden, da längere Zyklen das Bauteil beschädigen können.
- Reinigung: Wenn der Wasserdurchfluss in der Toilette abnimmt, sollten die Verunreinigungen im Filtersieb des Magnetventils umgehend gereinigt werden.
- Hinweis: Der Schalter an der Seite des Magnetventils ist inaktiv und hat keinen Einfluss auf den Betrieb.
Technische Daten
Die Konfiguration hängt vom gewählten Modell ab:
- SFSV1-01: 12V DC, 9W, 1-150 PSI
- SFSV2-01: 24V DC, 9W, 3-150 PSI
Herstellerinformationen
Seaflo
Praktische Hilfe
Typische Probleme
Reinigen Sie das Filtersieb im Magnetventil von Verunreinigungen.
Stellen Sie sicher, dass das Ventil nicht länger als 30 Sekunden ununterbrochen betrieben wird.
Vor der Verwendung
- Stellen Sie sicher, dass das Wassersystem einen Druck von mindestens 11 l/min (2,9 gpm) liefert.
- Prüfen Sie, ob die Spannung des Modells (12V oder 24V) mit der Stromquelle übereinstimmt.
- Stellen Sie sicher, dass die Verkabelung parallel zum Toilettenmotor erfolgt.
