Installationsanleitung für die Sea Gull Lighting Greenwich Wall Wandleuchte
Erfahren Sie, wie Sie die Sea Gull Lighting Greenwich Wall Wandleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage an der Anschlussdose, zum elektrischen Anschluss und zur Bestückung mit Leuchtmitteln.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Sea Gull Lighting Greenwich Wall Wandleuchte. Das Produkt ist für den Einsatz in feuchten Umgebungen (damp locations) zugelassen und muss unter Verwendung einer NEC-konformen Anschlussdose installiert werden. Die Installation darf nur von Personen durchgeführt werden, die mit der Konstruktion und dem Betrieb des Produkts sowie den damit verbundenen Gefahren vertraut sind.
Sicherheitshinweise
- Brandgefahr: Verwenden Sie ausschließlich Versorgungsleitungen, die für mindestens 90°C ausgelegt sind.
- Die Installation muss gemäß den geltenden örtlichen elektrischen Vorschriften erfolgen.
- Stellen Sie sicher, dass die Stromzufuhr vor Beginn der Arbeiten unterbrochen ist.
Installation der Leuchte
- Befestigen Sie die Montageplatte an der Anschlussdose oder der Wand.
- Verbinden Sie das Erdungskabel der Leuchte gemäß den örtlichen Vorschriften mit einem geeigneten Erdungspunkt.
- Verbinden Sie das weiße Kabel der Leuchte mit dem Neutralleiter der Stromversorgung mithilfe einer Drahtklemme.
- Verbinden Sie das schwarze Kabel der Leuchte mit dem stromführenden Leiter (Phase) mithilfe einer Drahtklemme.
- Verstauen Sie die Kabel ordentlich in der Anschlussdose, setzen Sie die Leuchtenbasis auf die Montageplatte und befestigen Sie diese mit den Leuchtenschrauben.
- Schieben Sie das Kerzenrohr über die Fassung.
- Drehen Sie das Leuchtmittel in die Fassung. Beachten Sie das Etikett an der Fassung für die maximal zulässige Wattzahl.
- Optional: Falls ein Lampenschirm verwendet wird, platzieren Sie diesen über dem Leuchtmittel.
Herstellerinformationen
Sea Gull Lighting
Praktische Hilfe
Typische Probleme
Unsichere Befestigung der Leuchte
Stellen Sie sicher, dass die Montageplatte fest mit der Anschlussdose oder Wand verschraubt ist, bevor Sie die Leuchtenbasis anbringen.
Falsche Kabelverbindung
Vergewissern Sie sich, dass das weiße Kabel mit dem Neutralleiter und das schwarze Kabel mit der Phase verbunden ist. Nutzen Sie für alle Verbindungen geeignete Drahtklemmen.
Vor der Verwendung
- Prüfen Sie, ob die Anschlussdose NEC-konform ist.
- Stellen Sie sicher, dass die Versorgungsleitungen für mindestens 90°C ausgelegt sind.
- Überprüfen Sie die maximale Wattzahl auf dem Etikett der Fassung.
- Stellen Sie sicher, dass alle notwendigen Werkzeuge für die Montage vorhanden sind.
Technische Daten in der Praxis
- Damp locations
- Die Leuchte ist für den Einsatz in feuchten Innenbereichen zugelassen.
- 90°C supply conductors
- Die verwendeten Stromkabel müssen hitzebeständig bis mindestens 90°C sein, um Brandgefahr zu vermeiden.
Abbildungen und Diagramme

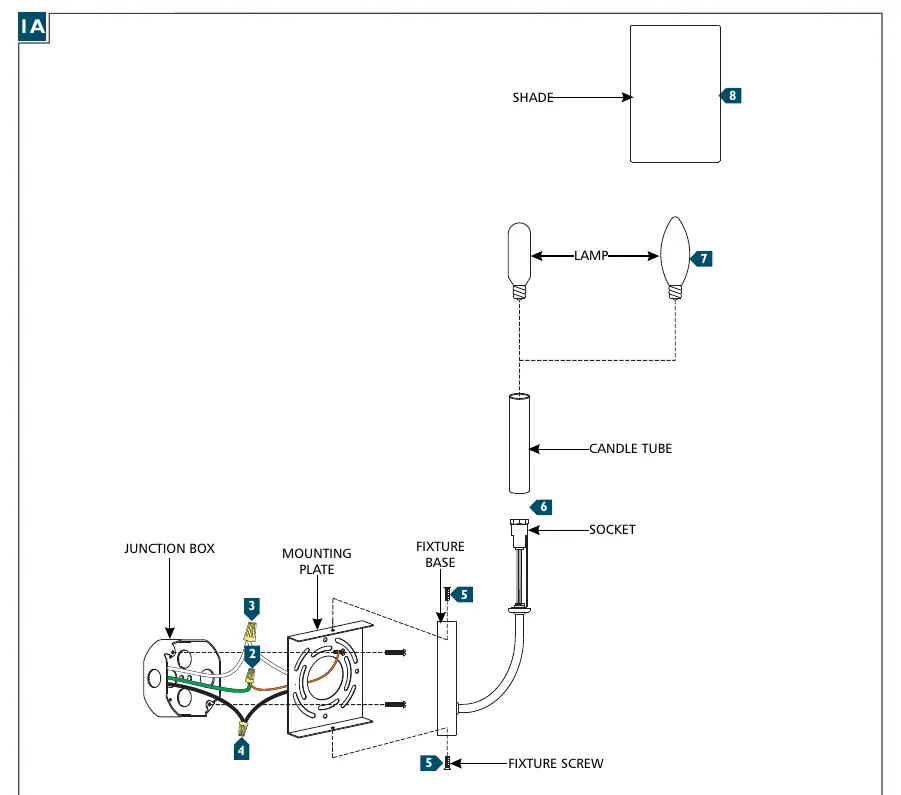

- Die Abbildung zeigt die Reihenfolge der Montage: Anschlussdose -> Montageplatte -> Leuchtenbasis -> Kerzenrohr -> Leuchtmittel -> optionaler Schirm.
- Die Verkabelung erfolgt durch die Montageplatte direkt in die Anschlussdose.
Modellkompatibilität
- Geeignet für die Montage an NEC-konformen Anschlussdosen.
- Geeignet für feuchte Standorte.
