Installationsanleitung für Sea Gull Lighting Greenwich 1-flammige Wandleuchte
Erfahren Sie, wie Sie die Sea Gull Lighting Greenwich Wandleuchte sicher installieren. Diese Anleitung enthält wichtige Schritte zur Verkabelung, Montage der Halteplatte und Anbringung des Leuchtmittels.
Wichtige Informationen zur Installation
Diese Leuchte ist für die Installation in NEC-konformen Anschlussdosen vorgesehen. Das Produkt ist für den Einsatz in feuchten Umgebungen (damp locations) zugelassen. Bitte beachten Sie, dass die Installation von einer Person durchgeführt werden muss, die mit der Konstruktion und dem Betrieb des Produkts sowie den damit verbundenen Gefahren vertraut ist. Verwenden Sie ausschließlich Versorgungsleitungen, die für mindestens 90°C ausgelegt sind.
Installationsschritte
- Montageplatte befestigen: Sichern Sie die Montageplatte an der Anschlussdose oder der Wand.
- Erdung: Verbinden Sie die Leuchte gemäß den örtlichen Elektrovorschriften mit einer geeigneten Erdung.
- Verkabelung (Neutralleiter): Verbinden Sie den weißen Draht der Leuchte mit dem neutralen Stromleiter unter Verwendung einer Drahtmutter.
- Verkabelung (Stromführend): Verbinden Sie den schwarzen Draht der Leuchte mit dem stromführenden Stromleiter unter Verwendung einer Drahtmutter.
- Leuchte befestigen: Platzieren Sie die Drähte ordentlich in der Anschlussdose, setzen Sie die Leuchtenbasis auf die Montageplatte und sichern Sie diese mit den Befestigungsschrauben.
- Kerzenhülse installieren: Schieben Sie die Kerzenhülse über die Fassung.
- Leuchtmittel einsetzen: Schrauben Sie das Leuchtmittel in die Fassung. Beachten Sie das Etikett an der Fassung für Informationen zur maximalen Wattzahl.
- Lampenschirm (optional): Falls ein Schirm verwendet wird, platzieren Sie diesen über dem Leuchtmittel.
Herstellerinformationen
Sea Gull Lighting
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Kabelverbindungen (schwarz zu stromführend, weiß zu neutral) korrekt mit Drahtmuttern gesichert sind und ob das Leuchtmittel fest in der Fassung sitzt.
Unsichere Montage
Stellen Sie sicher, dass die Montageplatte fest an einer NEC-konformen Anschlussdose verschraubt ist, bevor Sie die Leuchtenbasis anbringen.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromzufuhr vor Beginn der Arbeiten unterbrochen ist.
- Verwenden Sie eine NEC-konforme Anschlussdose.
- Stellen Sie sicher, dass die Versorgungsleitungen für mindestens 90°C ausgelegt sind.
- Prüfen Sie, ob der Montageort für feuchte Umgebungen geeignet ist.
Technische Daten in der Praxis
- Damp Locations
- Die Leuchte ist für den Einsatz in Bereichen mit hoher Luftfeuchtigkeit zugelassen.
Abbildungen und Diagramme

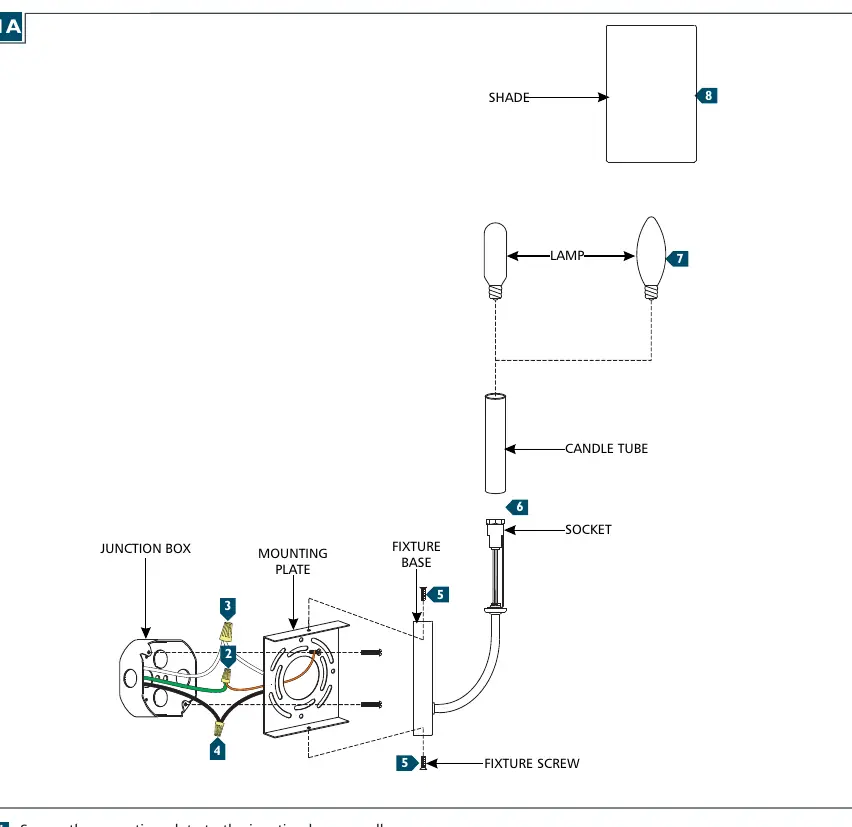

- Das Diagramm zeigt die korrekte Verkabelung: Erdung, Neutralleiter (weiß) und stromführender Leiter (schwarz) werden mit Drahtmuttern verbunden.
- Die Montageplatte dient als Basis, an der die Leuchtenbasis mit Schrauben befestigt wird.
Modellkompatibilität
- Nur für die Verwendung mit NEC-konformen Anschlussdosen geeignet.
