Stromversorgung / USB-Ladegeräte
Bedienungsanleitung Satechi 200W USB-C 6-Port PD GaN Charger
Schnellstartanleitung für das Satechi 200W USB-C 6-Port PD GaN Ladegerät. Erfahren Sie, wie Sie Geräte anschließen, die Leistungsverteilung der Ports (bis zu 140W) nutzen und die richtigen Kabel für optimale Ladegeschwindigkeiten wählen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Satechi 200W Ladegerät bietet 6 USB-C PD-Ports mit unterschiedlichen Leistungsstufen: PD1/PD2 bis 140W, PD3/PD4 bis 100W und PD5/PD6 bis 20W. Verwenden Sie für Leistungen über 60W EMARK-zertifizierte Kabel. S. 1, 2
Wichtigste Schritte
- Anschluss des Ladegeräts S. 1
- Optimale Nutzung der 140W-Leistung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gesamtleistung | 200W | Maximale kombinierte Ausgangsleistung | S. 1 |
| PD1 / PD2 Leistung | 140W | Maximalleistung pro Port (erfordert MagSafe 3 Kabel) | S. 2 |
| PD3 / PD4 Leistung | 100W | Maximalleistung pro Port | S. 2 |
| PD5 / PD6 Leistung | 20W | Maximalleistung pro Port | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Schnellstartanleitung S. 1
- Ladeleistungsschema S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Satechi 200W USB-C 6-Port PD GaN Ladegerät ist für das gleichzeitige Laden von bis zu sechs USB-C-Geräten konzipiert. Die maximale Gesamtausgangsleistung beträgt 200W. Für eine optimale Leistung ist die Verwendung von EMARK-zertifizierten Kabeln bei Leistungen über 60W erforderlich.

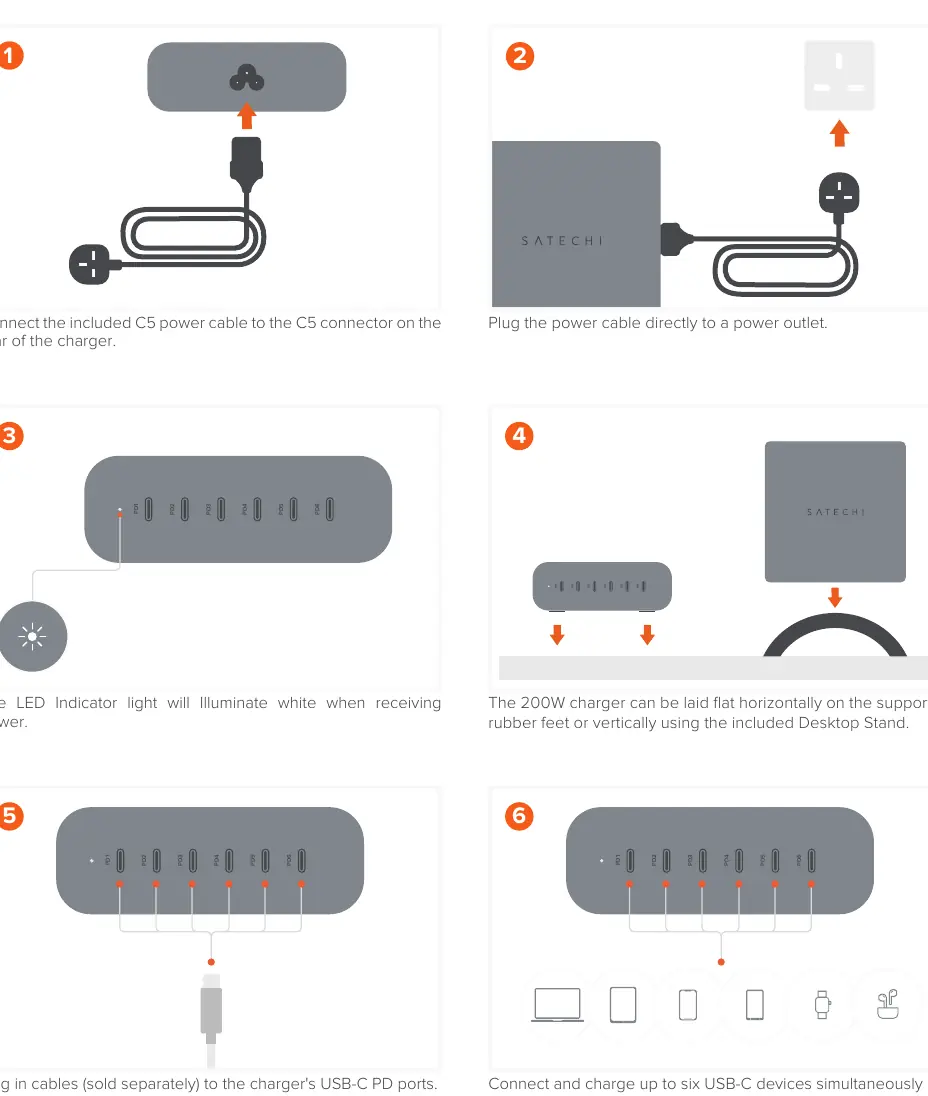

Anschluss und Inbetriebnahme
- Verbinden Sie das mitgelieferte C5-Stromkabel mit dem C5-Anschluss an der Rückseite des Ladegeräts.
- Stecken Sie das Stromkabel direkt in eine Steckdose.
- Die LED-Anzeige leuchtet weiß, sobald das Gerät mit Strom versorgt wird.
- Das Ladegerät kann flach auf den Gummifüßen oder vertikal mit dem mitgelieferten Desktop-Ständer aufgestellt werden.
- Schließen Sie Ihre Geräte an die USB-C PD-Ports an. Es wird empfohlen, zertifizierte Ladekabel zu verwenden.
- Bei Belegung aller sechs Ports wird empfohlen, das leistungsstärkste Gerät an den PD1-Port anzuschließen.
Leistungsverteilung und Ladeoptionen
Die Ladeleistung variiert je nach verwendetem Port:
- PD1 und PD2: Unterstützen eine maximale Ausgangsleistung von 140W. Hinweis: Um 140W zu erreichen, darf nur ein Gerät an einen dieser Ports angeschlossen werden und es muss ein USB-C auf MagSafe 3-Kabel verwendet werden.
- PD3 und PD4: Unterstützen eine maximale Ausgangsleistung von 100W.
- PD5 und PD6: Unterstützen eine maximale Ausgangsleistung von 20W.
Wichtige Betriebshinweise
- Betriebstemperatur: Die Standard-Betriebstemperatur beträgt 150°F / 65°C.
- Kabelanforderungen: Verwenden Sie für Ladevorgänge über 60W zwingend EMARK-zertifizierte Kabel.
- Leistungsmanagement: Bitte beachten Sie das Leistungsschema im Benutzerhandbuch für die tatsächliche Leistungsabgabe in Abhängigkeit von der Anzahl der angeschlossenen Geräte.
Praktische Hilfe
Typische Probleme
Gerät lädt nicht mit der maximalen Geschwindigkeit (über 60W)
Stellen Sie sicher, dass Sie ein EMARK-zertifiziertes USB-C-Kabel verwenden.
140W Ladeleistung wird nicht erreicht
Verwenden Sie nur den PD1- oder PD2-Port, schließen Sie nur ein Gerät an diesen Port an und verwenden Sie ein USB-C auf MagSafe 3-Kabel.
Vor der Verwendung
- C5-Stromkabel fest mit dem Ladegerät verbinden
- Stromkabel an eine Steckdose anschließen
- Prüfen, ob die LED weiß leuchtet
- Geeignete Ladekabel (EMARK für >60W) bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Gesamtleistung
- Maximal 200W bei gleichzeitiger Nutzung aller Ports.
Abbildungen und Diagramme
- Die LED-Anzeige befindet sich an der Vorderseite und signalisiert den Betriebszustand.
- Das Gerät kann sowohl horizontal als auch vertikal mit dem Ständer betrieben werden.
Modellkompatibilität
- Kompatibel mit USB-C PD-Geräten.
- Für 140W-Laden ist ein USB-C auf MagSafe 3-Kabel erforderlich.
