Montageanleitung für Sanwa 150-SNCRC2 Racing Simulator Cockpit
Erfahren Sie, wie Sie das Sanwa 150-SNCRC2 Racing Simulator Cockpit korrekt montieren und einstellen. Diese Anleitung enthält detaillierte Schritte für den Aufbau, die Sitzverstellung sowie die Montage von Lenkrad, Pedalen und Schalthebel.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Dokument ist eine Montageanleitung für das Sanwa 150-SNCRC2 Racing Simulator Cockpit. Es führt durch den Aufbau des Rahmens, die Montage von Sitz, Lenkrad, Pedalen und Schalthebel sowie die verschiedenen Einstellmöglichkeiten. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage des Grundrahmens S. 2, 3
- Einstellung der Pedalneigung S. 3
Wartung und Reset
- Regelmäßige Überprüfung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Sitzbelastung | 100 kg | Maximales Benutzergewicht | S. 1 |
| Schalthebel-Halterung | 10 kg | Maximale Belastung | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise S. 1

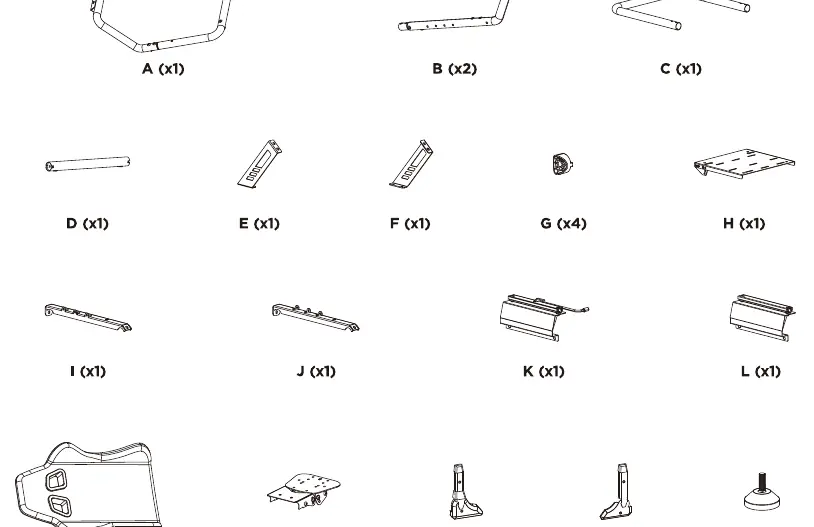

- Teileliste und Montage S. 2, 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der korrekten Montage und sicheren Verwendung des Sanwa 150-SNCRC2 Racing Simulator Cockpits. Beachten Sie unbedingt die Gewichtsbeschränkungen: Der Sitz ist für maximal 100 kg ausgelegt, die Schalthebel-Halterung für maximal 10 kg. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und der Untergrund eben ist, um Instabilität zu vermeiden.
Montage des Cockpits
Der Aufbau erfolgt in mehreren Schritten. Beginnen Sie mit der Montage des Grundrahmens und der Stellfüße (Schritte 1-3). Verwenden Sie die mitgelieferten Werkzeuge (A1). Achten Sie darauf, Schrauben bei der Vormontage nicht sofort vollständig festzuziehen, um die Ausrichtung zu erleichtern.
- Schritt 4-5: Montage der Rahmenverstrebungen und Vorbereitung der Sitzschienen.
- Schritt 7: Montage der Lenkradhalterung.

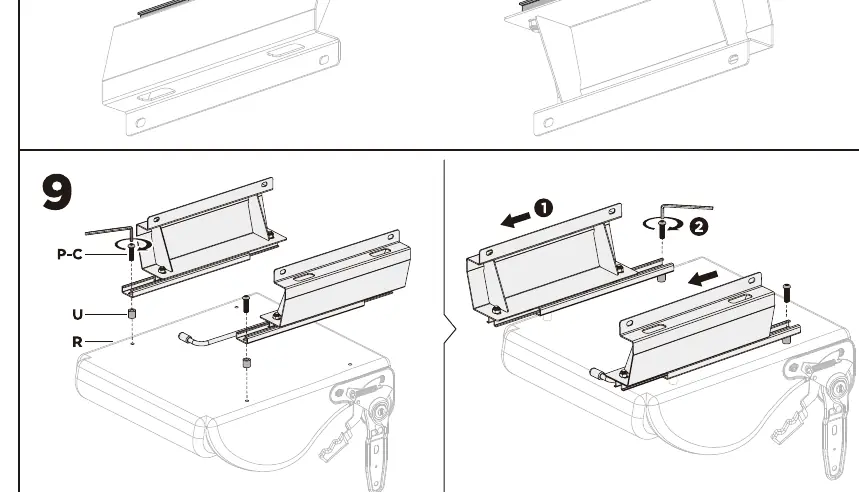

- Schritt 8-9: Vorbereitung und Montage der Sitzschienen.
- Schritt 10-11: Befestigung des Sitzes am Rahmen.
- Schritt 12: Montage der Schalthebel-Halterung (links oder rechts möglich).
Einstellungen und Anpassungen
Das Cockpit bietet verschiedene Anpassungsmöglichkeiten für eine ergonomische Sitzposition:
- Pedalhalterung: Die Neigung kann in verschiedenen Winkeln (0°, 15°, 27°) eingestellt werden (Schritt 6).
- Lenkradhalterung: Die Neigung des Lenkrads kann angepasst werden (Schritt 7).
- Schalthebel: Die Halterung kann je nach Präferenz links oder rechts montiert und in der Neigung verstellt werden (Schritt 12).
- Sitzposition: Der Sitz kann auf den Schienen verschoben werden (Schritt 13).
Wartung
Überprüfen Sie das Cockpit regelmäßig (mindestens alle drei Monate) auf Stabilität und ziehen Sie alle Schrauben bei Bedarf nach, um eine sichere Nutzung zu gewährleisten.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob alle Schrauben festgezogen sind und die Stellfüße korrekt nivelliert wurden.
Ziehen Sie die Schrauben (insbesondere P-E) während der Montage nicht sofort vollständig fest, um Spielraum für die Ausrichtung zu lassen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste auf Seite 2.
- Stellen Sie sicher, dass der Untergrund eben ist.
- Prüfen Sie, ob alle Schrauben fest angezogen sind.
- Stellen Sie sicher, dass die Gewichtsgrenzen (100kg Sitz, 10kg Schalthebel) eingehalten werden.
Technische Daten in der Praxis
- Sitzbelastung
- Maximal zulässiges Gewicht für den Sitz beträgt 100 kg.
- Schalthebel-Halterung
- Maximal zulässiges Gewicht für die Schalthebel-Halterung beträgt 10 kg.
Abbildungen und Diagramme
- Schritt 1-3: Grundrahmenmontage und Anbringen der Stellfüße.
- Schritt 6: Neigungseinstellung der Pedalhalterung.
- Schritt 12: Montage der Schalthebel-Halterung.
Modellkompatibilität
- Die Schalthebel-Halterung kann wahlweise links oder rechts montiert werden.
