Bedienungsanleitung für Sandberg Solar Charger 200W QC3.0+PD+DC
Erfahren Sie, wie Sie das Sandberg Solar Charger 200W (420-82) optimal zur Sonne ausrichten, Geräte über USB-A, USB-C und DC laden und die technischen Spezifikationen nutzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Sandberg Solar Charger 200W dient zum Laden von mobilen Geräten und Laptops mittels Sonnenenergie. Es bietet Ausgänge für USB-A, QC 3.0, USB-C und DC. S. 1, 3
Wichtigste Schritte
- Ausrichtung zur Sonne S. 2
- Geräte anschließen S. 3
Probleme und Lösungen
Langsames Laden
Panel besser zur Sonne ausrichten.
S. 2Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| USB-A Output | 5V/3A | S. 4 | |
| QC 3.0 USB-A Output | 5V/3A, 9V/2A, 12V/1.5A | S. 4 | |
| USB-C Output | 5V/3A, 9V/2A, 12V/3A, 15V/3A, 20V/3A | S. 4 | |
| DC Output | 19.8V/10.10A | 200W Max | S. 4 |
Wo es im PDF steht
- Titelseite S. 1
- Ausrichtung S. 2
- Ladeoptionen S. 3
- Technische Daten und Garantie S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sandberg Solar Charger 200W ist ein leistungsstarkes, faltbares Solarpanel, das für das Laden von mobilen Geräten, Powerbanks und Laptops entwickelt wurde. Die Anleitung konzentriert sich auf die korrekte Ausrichtung zur Sonne und die Nutzung der verschiedenen Ladeanschlüsse.

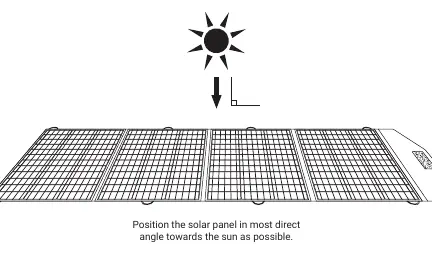

Ausrichtung des Solarpanels
Um die maximale Ladeleistung zu erzielen, ist die Positionierung entscheidend:
- Platzieren Sie das Solarpanel in einem möglichst direkten Winkel zur Sonne.
- Vermeiden Sie Schatten auf den Panels, da dies die Leistung erheblich reduziert.
Geräte aufladen
Das Gerät bietet verschiedene Optionen zum Laden Ihrer Elektronik:
- Option A: Laden Sie bis zu 3 Geräte gleichzeitig direkt über die USB-Anschlüsse bei Sonneneinstrahlung.
- Option B: Laden Sie eine Powerbank, um die Energie zu speichern und eine stabilere Stromversorgung bei schwächerem Sonnenlicht zu gewährleisten. Hinweis: Die Powerbank muss gleichzeitiges Laden und Entladen unterstützen.
- Option C: Laden Sie einen Laptop über den USB-C-Anschluss mit bis zu 60W Leistung.
Technische Daten
Das Gerät verfügt über folgende Ausgänge:
- USB-A Output: 5V/3A (15W Max)
- QC 3.0 USB-A Output: 5V/3A, 9V/2A, 12V/1.5A (18W Max)
- USB-C Output: 5V/3A, 9V/2A, 12V/3A, 15V/3A, 20V/3A (60W Max)
- DC Output: 19.8V/10.10A (200W Max)
Garantie und Support
Auf das Sandberg-Produkt wird eine fünfjährige Garantie gewährt. Bitte lesen Sie die Garantiebedingungen und registrieren Sie Ihr Produkt unter www.sandberg.world/warranty. Bei technischen Problemen besuchen Sie http://helpdesk.sandberg.world.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Langsames Laden der Geräte
Stellen Sie sicher, dass das Solarpanel direkt zur Sonne ausgerichtet ist und keine Schatten auf die Oberfläche fallen.
Laptop lädt nicht
Stellen Sie sicher, dass Sie den USB-C-Anschluss verwenden und die Leistungsaufnahme des Laptops 60W nicht übersteigt.
Vor der Verwendung
- Panel vollständig ausklappen
- Direkte Sonneneinstrahlung sicherstellen
- Passendes Kabel für das Endgerät wählen
- Prüfen, ob die Powerbank (falls verwendet) gleichzeitiges Laden/Entladen unterstützt
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- USB-A Output
- Standard-Ladeanschluss für Mobiltelefone und Zubehör (15W)
- QC 3.0 Output
- Schnellladeanschluss für kompatible Geräte (18W)
- USB-C Output
- Hochleistungsanschluss für Laptops und moderne Geräte (bis 60W)
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Ausrichtung des Panels im 90-Grad-Winkel zur Sonne.
- Die Anschlussübersicht zeigt die Positionen für DC, USB-C, QC 3.0 und USB-A.
Modellkompatibilität
- USB-C Ausgang unterstützt bis zu 60W.
- Powerbanks müssen 'Pass-Through'-Laden (gleichzeitiges Laden/Entladen) unterstützen, um als Puffer zu dienen.
