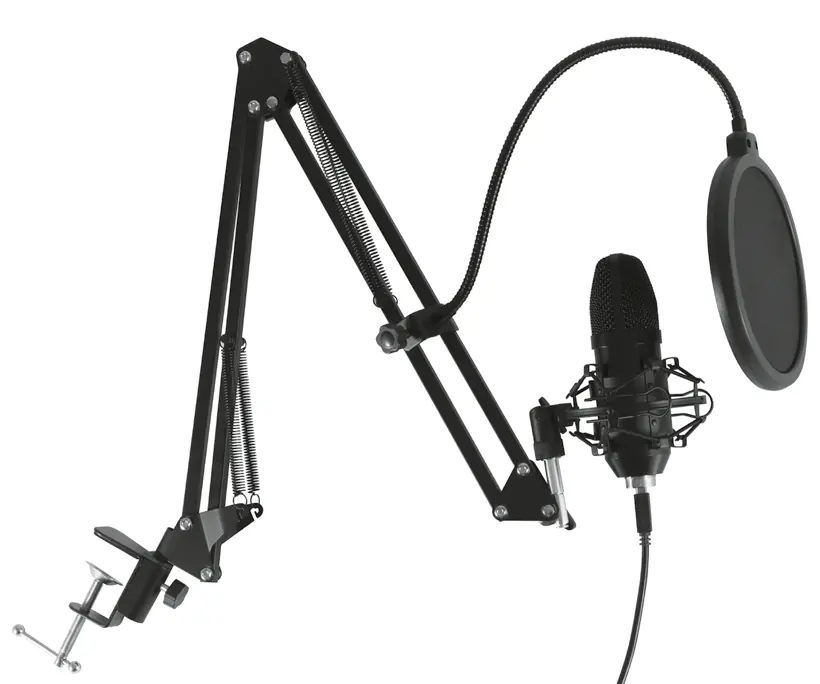

Bedienungsanleitung für SAL M 100USB USB-Mikrofon-Set
Schnelle Hilfe und Anleitung für das SAL M 100USB USB-Mikrofon-Set. Erfahren Sie, wie Sie das Mikrofon montieren, anschließen und die Audioeinstellungen für optimale Aufnahmequalität konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SAL M 100USB ist ein professionelles USB-Kondensatormikrofon mit Nierencharakteristik, das für Studioaufnahmen, Podcasts, Streaming und Internetkommunikation konzipiert ist. Es ist ein Plug-and-Play-Gerät, das keine Treiberinstallation erfordert. Aufgrund der hohen Empfindlichkeit wird empfohlen, die Mikrofonempfindlichkeit in den Betriebssystemeinstellungen anzupassen, um Hintergrundgeräusche zu minimieren.
Montage
- Befestigen Sie die Tischhalterung auf einer ebenen Fläche.
- Setzen Sie den Ständer in die Halterung ein und ziehen Sie die Kunststoffschraube fest.
- Schrauben Sie die Mikrofonhalterung auf das obere Ende des Ständers.
- Drücken Sie die Metallklammer der Halterung zusammen, um den inneren Ring zu öffnen, setzen Sie das Mikrofon ein und lassen Sie die Klammer los.
- Bringen Sie den Windschutz (Schaumstoff) oder den Pop-Filter an.
- Ziehen Sie alle Schrauben nur handfest an, um Beschädigungen zu vermeiden.
Inbetriebnahme
Verbinden Sie das Mikrofon über das mitgelieferte USB-Kabel mit einem laufenden Computer. Das System erkennt das Gerät automatisch. Stellen Sie sicher, dass das Mikrofon in den Soundeinstellungen des Betriebssystems als Standard-Aufnahmegerät ausgewählt ist. Da das Mikrofon sehr empfindlich ist, sollten Sie die Eingangslautstärke (Empfindlichkeit) in der Software reduzieren, um Verzerrungen und die Aufnahme entfernter Geräusche zu vermeiden.
Fehlerbehebung
Falls kein Ton übertragen wird oder das Signal verrauscht ist, prüfen Sie folgende Punkte:
- Ist das USB-Kabel korrekt angeschlossen und unbeschädigt?
- Wurde das Mikrofon vom Computer erkannt?
- Sind die Software-Einstellungen im Betriebssystem korrekt konfiguriert?
- Befinden sich in der Nähe elektronische Geräte, die Interferenzen verursachen könnten?
- Ist die Mikrofonempfindlichkeit zu hoch eingestellt (führt zu Verzerrungen)?
Reinigung und Wartung
Halten Sie die Anschlüsse sauber und berühren Sie die Kontakte nicht mit den Fingern. Verwenden Sie zur Reinigung nur ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel und verhindern Sie, dass Flüssigkeiten in das Innere des Mikrofons gelangen.
Technische Daten
- Kapseltyp: HQ-Kondensator
- Richtcharakteristik: Niere
- Frequenzbereich: 30–20.000 Hz
- Abtastrate: 48 kHz / 16 Bit
- Stromversorgung: 5 V DC (USB)
- Abmessungen: 46 x 155 mm
- Gewicht: 210 g
Praktische Hilfe
Typische Probleme
Kein Ton oder Rauschen
Prüfen Sie die Kabelverbindung, stellen Sie sicher, dass das Mikrofon als Standardgerät in Windows/macOS ausgewählt ist und reduzieren Sie die Empfindlichkeit in den Soundeinstellungen.
Interferenzen/Störgeräusche
Platzieren Sie das Mikrofon nicht in der Nähe von Lautsprechern oder anderen elektronischen Geräten, die elektromagnetische Störungen verursachen können.
Verzerrter Klang
Die Eingangslautstärke ist zu hoch eingestellt. Reduzieren Sie den Pegel in den Systemeinstellungen des Computers.
Vor der Verwendung
- Tischhalterung sicher an einer ebenen Fläche befestigen.
- Mikrofon fest in die stoßfeste Halterung einsetzen.
- Pop-Filter oder Windschutz anbringen.
- USB-Kabel anschließen.
- Mikrofon in den Betriebssystemeinstellungen als Standard-Aufnahmegerät festlegen.
- Empfindlichkeit in der Software anpassen.
Technische Daten in der Praxis
- Nierencharakteristik
- Das Mikrofon nimmt Schall hauptsächlich von vorne auf und blendet Geräusche von hinten weitgehend aus.
- Kondensatormikrofon
- Sehr empfindlicher Mikrofontyp, der eine präzise Klangwiedergabe ermöglicht, aber eine korrekte Pegeljustierung erfordert.
Abbildungen und Diagramme
- Die Montageanleitung zeigt die korrekte Befestigung der Tischklemme und des Ständers.
- Die Abbildungen verdeutlichen die Installation des Pop-Filters und des Mikrofons in der Spinne.
- Die Anschlussgrafik zeigt den USB-Anschluss an den Computer.
Modellkompatibilität
- Kompatibel mit Desktop- und Laptop-Computern.
- Bei einigen DELL-Computern muss das Mikrofon im Geräte-Manager manuell aktiviert werden.
