Bedienungsanleitung für ROVSUN Split-Klimaanlage
Erfahren Sie, wie Sie Ihre ROVSUN Split-Klimaanlage sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Funktionen der Fernbedienung, Installationsschritte, Wartungstipps und eine...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitsregeln und Empfehlungen für die Installation und den Betrieb der ROVSUN Split-Klimaanlage. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass die Netzspannung mit dem Typenschild übereinstimmt und das Gerät ordnungsgemäß geerdet ist. Halten Sie Sicherheitsabstände zu brennbaren Stoffen ein und blockieren Sie niemals die Luftein- oder -auslässe.
Bedienung der Klimaanlage
Die Klimaanlage bietet verschiedene Betriebsmodi, die über die Fernbedienung gesteuert werden:
- COOL (Kühlen): Kühlt den Raum und reduziert die Luftfeuchtigkeit.
- HEAT (Heizen): Erwärmt den Raum.
- DRY (Entfeuchten): Reduziert die Luftfeuchtigkeit.
- FAN (Ventilator): Nur Luftumwälzung.
- AUTO: Automatischer Betrieb basierend auf der Raumtemperatur.
Zusätzliche Funktionen wie TURBO, ECO, SLEEP, MUTE und I FEEL ermöglichen eine individuelle Anpassung des Komforts und Energieverbrauchs.
Installation
Die Installation umfasst mehrere kritische Schritte:
- Standortwahl: Ausreichend Platz für Luftzirkulation und Wartung einplanen.
- Montageplatte: Horizontal an der Wand befestigen.
- Wanddurchbruch: Für Kältemittelleitungen, Abflussschlauch und Kabel.
- Leitungsverlegung: Kältemittelleitungen biegen und mit dem Drehmomentschlüssel festziehen.
- Verkabelung: Gemäß Schaltplan im Gehäuse anschließen.
- Vakuumieren: Das System muss vor Inbetriebnahme evakuiert werden, um Feuchtigkeit und Luft zu entfernen.
Wartung und Pflege
Regelmäßige Wartung ist für die Effizienz entscheidend:
- Filterreinigung: Regelmäßig Staub entfernen, um die Leistung zu erhalten.
- Reinigung der Einheit: Nur mit einem weichen, trockenen oder leicht angefeuchteten Tuch mit neutralem Reinigungsmittel abwischen. Niemals mit Wasser abspritzen.
- Lagerung: Bei längerer Nichtbenutzung Batterien aus der Fernbedienung entfernen und das Gerät vom Strom trennen.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung und die Filter. Das Gerät zeigt Fehlercodes auf dem Display der Inneneinheit an (z. B. E1 für Temperatursensorfehler, E6 für Lüftermotorfehler). Bei schwerwiegenden Problemen oder Geruchsbildung sofort den Strom abschalten und den Kundendienst kontaktieren.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromversorgung prüfen, Sicherung kontrollieren, prüfen ob TIMER-ON aktiv ist.
Unzureichende Kühl- oder Heizleistung
Luftfilter reinigen, Luftein- und -auslässe auf Hindernisse prüfen, Temperatureinstellung anpassen.
Seltsamer Geruch
Luftfilter reinigen.
Fehlercodes auf dem Display
Fehlercode in der Tabelle nachschlagen (z.B. E1-EH) und ggf. Fachpersonal rufen.
Vor der Verwendung
- Spannung der Stromversorgung prüfen.
- Sicherstellen, dass der Luftfilter korrekt montiert ist.
- Luftein- und -auslässe auf Hindernisse prüfen.
- Batterien in die Fernbedienung einlegen.
- Sicherstellen, dass die Fernbedienung freie Sicht zum Empfänger hat.
Abbildungen und Diagramme

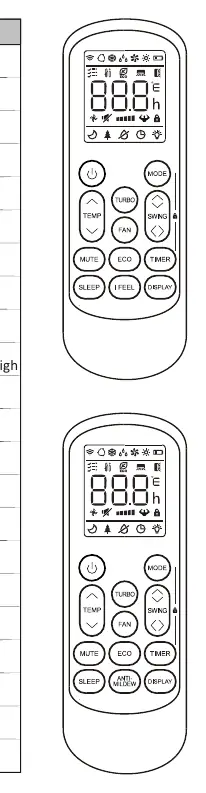

- Die Fernbedienungssymbole zeigen den aktuellen Modus (Kühlen, Heizen, Entfeuchten, Auto, Ventilator).

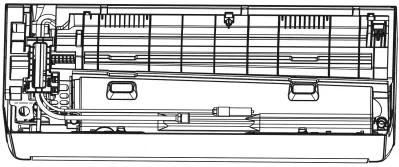

- Die Installationsdiagramme zeigen die korrekte Verlegung der Kältemittelleitungen und des Abflussschlauchs.

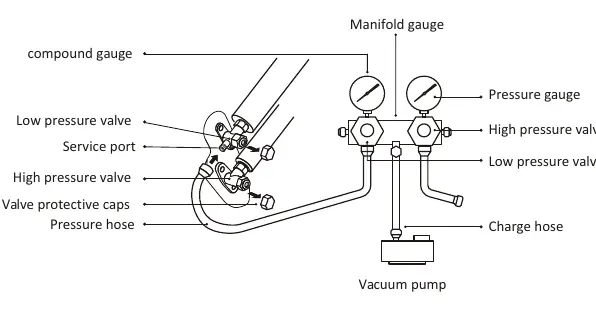

- Das Diagramm zum Vakuumieren zeigt den Anschluss der Manometerbatterie an die Ventile der Außeneinheit.
Modellkompatibilität
- Nur für den häuslichen Gebrauch bestimmt.
- Nicht in Räumen mit brennbaren Gasen oder in der Nähe von Wärmequellen installieren.
- Installation muss durch qualifiziertes Fachpersonal erfolgen.
