Bedienungsanleitung für Rokinon 12mm F2.0 AF Objektiv
Erfahren Sie, wie Sie das Rokinon 12mm F2.0 AF Objektiv für Sony E-Mount korrekt anbringen, fokussieren und pflegen. Inklusive technischer Daten, Fokusmodi und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Hinweise zur sicheren Verwendung, Montage und Pflege des Rokinon 12mm F2.0 AF Objektivs. Achten Sie besonders auf die Anweisungen zur Vermeidung von Feuchtigkeit und extremen Temperaturschwankungen, um Schimmelbildung oder Funktionsstörungen zu vermeiden. Schauen Sie niemals direkt durch das Objektiv in die Sonne.
Montage und Demontage
Das Objektiv ist für Sony E-Mount Kameras konzipiert. Befolgen Sie diese Schritte:
- Schalten Sie die Kamera vor dem Anbringen oder Abnehmen des Objektivs immer aus.
- Richten Sie die Indexmarkierung am Objektivtubus mit der Markierung am Kameragehäuse aus.
- Setzen Sie das Objektiv ein und drehen Sie es im Uhrzeigersinn, bis es hörbar einrastet.
- Drücken Sie beim Anbringen nicht den Objektiventriegelungsknopf der Kamera.
- Zum Abnehmen halten Sie den Entriegelungsknopf gedrückt und drehen das Objektiv gegen den Uhrzeigersinn.
Fokussierung
Das Objektiv unterstützt verschiedene Fokusmodi der Sony-Kameras:
- AF-S (Single-Shot AF): Fokus wird beim halb gedrückten Auslöser fixiert. Ideal für unbewegliche Motive.
- AF-C (Continuous AF): Kontinuierliche Fokussierung bei halb gedrücktem Auslöser. Ideal für bewegte Motive.
- AF-A (Automatic AF): Automatische Umschaltung zwischen AF-S und AF-C.
- DMF (Direct Manual Focus): Kombination aus Autofokus und manueller Feinjustierung durch Drehen des Fokusrings.
- MF (Manual Focus): Manuelle Fokussierung durch Drehen des Fokusrings.
Reinigung und Pflege
Verwenden Sie zur Reinigung der Linsenoberfläche einen Blasebalg oder eine weiche Bürste, um Staub und Partikel zu entfernen. Bei hartnäckigen Flecken nutzen Sie ein Mikrofasertuch mit ein bis zwei Tropfen Linsenreiniger. Verwenden Sie niemals organische Lösungsmittel wie Farbverdünner, Alkohol oder Benzol.
Technische Daten
- Modell: IO12AF-E
- Blendenbereich: F2.0 - 22
- Optischer Aufbau: 12 Elemente in 10 Gruppen
- Filtergröße: 62mm
- Gewicht: 213g
- Wetterfest: Ja
Praktische Hilfe
Typische Probleme
Feuchtigkeit im Objektiv
Vermeiden Sie drastische Temperaturwechsel (z.B. von kalt nach warm). Lagern Sie das Objektiv bei Nichtgebrauch in einer Tasche, bis es Raumtemperatur erreicht hat.
Fokus funktioniert nicht wie gewünscht
Prüfen Sie den Fokusmodus an der Kamera (AF-S, AF-C, AF-A, DMF oder MF). Bei Makroaufnahmen kann MF effektiver sein.
Schmutz auf der Linse
Verwenden Sie nur einen Blasebalg oder eine weiche Bürste. Keine organischen Lösungsmittel wie Alkohol oder Benzol verwenden.
Vor der Verwendung
- Kamera ausschalten vor Montage.
- Indexmarkierungen an Objektiv und Kamera ausrichten.
- Objektiv im Uhrzeigersinn drehen, bis es einrastet.
- Front- und Rückdeckel entfernen.
- Objektiv vor direkter Sonneneinstrahlung schützen.
Technische Daten in der Praxis
- Blendenbereich
- F2.0 bis F22

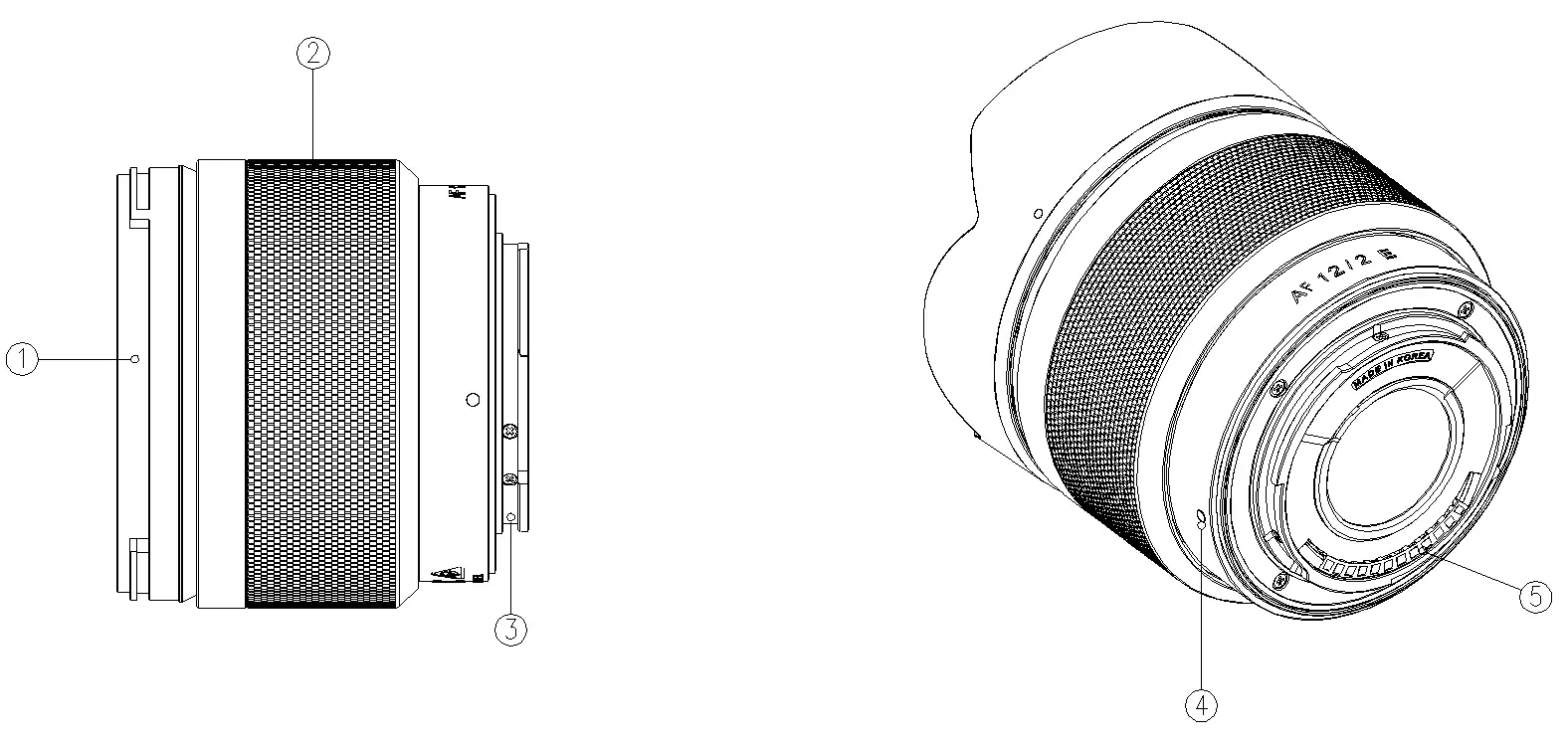

Abbildungen und Diagramme
- 1: Hood Mount (Gegenlichtblendenanschluss)
- 2: Focus Control Ring (Fokusring)
- 3: Lens Mount (Objektivanschluss)
- 4: White Index Mark (Weiße Indexmarkierung)
- 5: Contacts (Elektronische Kontakte)
Modellkompatibilität
- Speziell für Sony E-Mount Kameras entwickelt.
- Unterstützte Funktionen können je nach Kameramodell variieren.
