Service-Anleitung für Roberts 10-482G Cool Shield™ Heat Bond Iron

Erfahren Sie alles über den Aufbau und die Ersatzteile des Roberts 10-482G Cool Shield™ Heat Bond Iron. Diese Service-Anleitung bietet eine detaillierte Explosionszeichnung und eine vollständige Liste der Komponenten für Wartung und...

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technische Referenz und Ersatzteilkatalog für das Roberts 10-482G Cool Shield™ Heat Bond Iron. Es bietet eine detaillierte Explosionszeichnung des Geräts, die für die Identifizierung von Komponenten bei Wartungs- oder Reparaturarbeiten unerlässlich ist. Die Anleitung richtet sich an professionelle Anwender, die das Gerät instand halten müssen.

Aufbau und Komponenten

Das Gerät besteht aus mehreren präzise aufeinander abgestimmten Bauteilen. Die Explosionszeichnung verdeutlicht die Anordnung von Griff, Thermostat, Heizelement und der Bodenplatte. Zu den wesentlichen Elementen gehören:

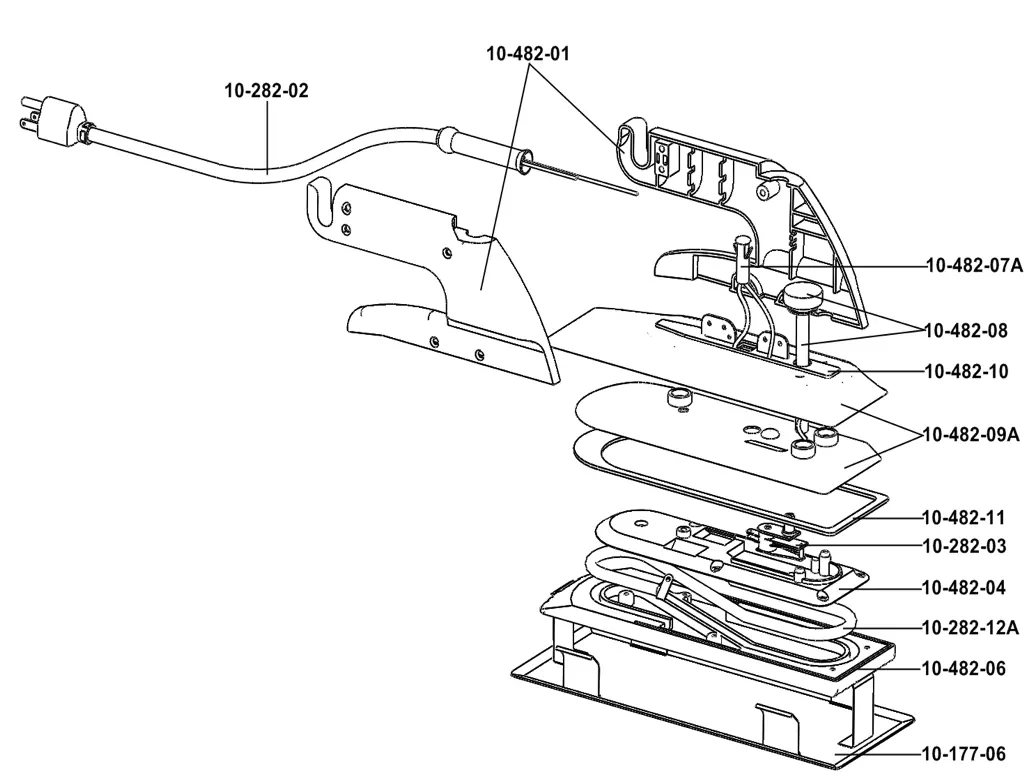

Explosionszeichnung des Roberts 10-482G Cool Shield™ Heat Bond Iron

Griff-Set (10-482-01): Beinhaltet die äußere Gehäusestruktur und Schrauben.
Thermostat (10-282-03A): Regelt die Betriebstemperatur des Bügeleisens.
Heizelement (10-282-12A): Das zentrale Bauteil zur Wärmeerzeugung.
Bodenplatte (10-482-06): Die Kontaktfläche für die Anwendung.
Kalibrierungsknopf (10-482-08): Zur manuellen Einstellung der Temperatur.
Hitzeschild (10-482-09A): Schützt den Griffbereich vor übermäßiger Hitzeentwicklung.

Ersatzteilliste

Für Reparaturen stehen folgende Original-Ersatzteile zur Verfügung:

10-482-01: Griff-Set mit Schrauben
10-282-02: Netzkabel mit Zugentlastungsfeder
10-282-03A: Thermostat
10-482-04: Obere Sohlenplatte mit Schrauben
10-482-06: Untere Sohlenplatte
10-482-07A: Internes Kabelsatz
10-482-08: Kalibrierungsknopf
10-482-09A: Hitzeschild mit Schrauben und Unterlegscheiben
10-482-10: Dichtung (obere Griffhalterung)
10-482-11: Dichtung (Sohlenplatte/Schild)
10-282-12A: Heizelement
10-177-06: Ablagegestell

Praktische Hilfe

Typische Probleme

Gerät heizt nicht auf

Überprüfen Sie das Heizelement (10-282-12A) und den Thermostat (10-282-03A) auf Defekte.

Kabelbruch oder Wackelkontakt

Das Netzkabel mit Zugentlastungsfeder (10-282-02) kann als komplette Einheit ausgetauscht werden.

Vor der Verwendung

Prüfen Sie das Netzkabel auf sichtbare Beschädigungen.
Stellen Sie sicher, dass das Ablagegestell (10-177-06) stabil steht.
Kontrollieren Sie, ob der Kalibrierungsknopf (10-482-08) leichtgängig ist.
