Installationsanleitung für Rice Lake Weighing Systems MASTER 14x Bandwaage
Detaillierte Installationsanleitung für die Rice Lake Weighing Systems MASTER 14x Bandwaage. Erfahren Sie mehr über mechanische Montage, elektrische Anschlüsse, Sicherheitsvorkehrungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Rice Lake Weighing Systems MASTER 14x Bandwaage ist für industrielle Schwerlastanwendungen konzipiert. Eine vollständige Bandwaage besteht aus einem Wiegerahmen mit Wägezellen, einem Geschwindigkeitssensor und einer Integrator-Elektronik. Die Installation erfordert eine sorgfältige Planung, da nicht jede Anwendung für eine Bandwaage geeignet ist; eine Analyse durch einen Spezialisten wird empfohlen.
Sicherheitshinweise
- Qualifiziertes Personal: Arbeiten an der Anlage dürfen nur von geschultem Fachpersonal durchgeführt werden.
- Schutzausrüstung: Tragen Sie bei der Installation Sicherheitsschuhe und Schutzbrille.
- Schweißarbeiten: Vor Schweißarbeiten muss die Stromversorgung unterbrochen und die Stecker entfernt werden. Die Erdungsklemme muss auf der gleichen Seite des Wiegerahmens angebracht werden, auf der geschweißt wird, um Schäden an den Wägezellen zu vermeiden.
- Betrieb: Halten Sie Hände, Füße und lose Kleidung von beweglichen Teilen fern. Betreiben Sie das Gerät nicht ohne Schutzvorrichtungen.
Mechanische Installation
- Standortbestimmung: Der Wiegerahmen sollte mindestens fünf Rollen nach dem Beladungspunkt und fünf Rollen vor der Kopftrommel platziert werden.

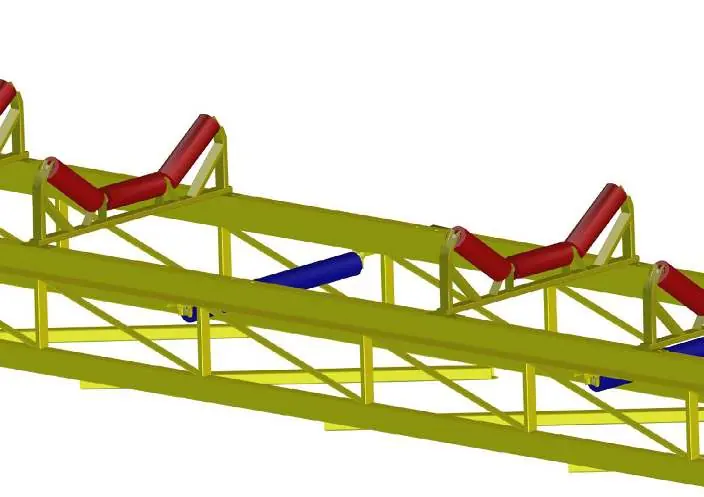

- Vorbereitung: Messen Sie den Abstand zwischen den Rollen (Mitte zu Mitte). Entfernen Sie die vorhandene Rolle an der Stelle, an der der Wiegerahmen installiert werden soll.
- Montage: Installieren Sie den Wiegerahmen am Förderband. Entfernen Sie die Transportsicherungsblöcke von der Lastbrücke.
- Anpassung: Modifizieren Sie bei Bedarf die Rollenstation durch Entfernen der Montagefüße. Bohren Sie Löcher für die Brückenmontagebolzen (1/2 Zoll Bolzen nicht im Lieferumfang enthalten).
- Ausrichtung: Spannen Sie Schnüre über das Förderband (drei Rollen vor und drei Rollen nach der Waage) und unterlegen Sie die Rollen, um eine exakte Ausrichtung in einer Ebene zu gewährleisten.
Elektrische Installation
Die Verkabelung zwischen Wiegerahmen, Geschwindigkeitssensor und Elektronik muss gemäß dem anlagenspezifischen Schaltplan erfolgen. Verwenden Sie für Wägezellen bei Kabellängen über 60 Metern ein abgeschirmtes 6-adriges Kabel (20 AWG). Der Geschwindigkeitssensor erfordert ein abgeschirmtes 3-adriges Kabel (20 AWG). Die Abschirmung sollte nur einseitig angeschlossen werden.
Wartung
Regelmäßige Wartung ist entscheidend für die Genauigkeit:
- Stellen Sie sicher, dass sich kein Schmutz auf dem Band ansammelt.
- Überprüfen Sie den Wiegerahmen regelmäßig auf Beschädigungen.
- Führen Sie regelmäßig eine Auto-Zero-Kalibrierung und eine Gewichtsprüfung mit zertifizierten Testgewichten durch.
Technische Daten
Der Wiegerahmen besteht aus pulverbeschichtetem Baustahl oder Edelstahl (SS304/316). Das Gewicht beträgt ca. 47 kg (ohne Rollen). Die Wägezellen sind S-Beam-Typen (Edelstahl, IP67) mit einer Kapazität von 2,5K bis 5 Klb. Die Stromversorgung beträgt 5-15 VDC.
Praktische Hilfe
Typische Probleme
Das Förderband muss in einem stabilen, vibrationsfreien Bereich installiert werden. Falls nötig, müssen Vibrationen gefiltert werden.
Führen Sie regelmäßig eine Auto-Zero-Kalibrierung und eine Gewichtsprüfung mit zertifizierten Testgewichten durch.
Die Erdungsklemme muss zwingend auf der gleichen Seite des Wiegerahmens angebracht werden, auf der geschweißt wird. Im Zweifelsfall Wägezellen ausbauen.
Vor der Verwendung
- Tragen Sie Sicherheitsschuhe und Schutzbrille.
- Trennen Sie die Stromversorgung vor allen Arbeiten an elektrischen Systemen.
- Stellen Sie sicher, dass das Förderband stabil und vibrationsfrei ist.
- Prüfen Sie die Ausrichtung aller Rollen mit Schnüren (3 vor und 3 nach der Waage).
- Stellen Sie sicher, dass keine Seitenführungen oder Abstreifer den Wiegebereich berühren.
Technische Daten in der Praxis
- Load Cell Capacity
- Die Gesamtkapazität der Wägezellen sollte mindestens das Doppelte der Bruttolast betragen.
- Inclination Angle
- Der Neigungswinkel des Förderbands darf 25° nicht überschreiten.
- Rollen-Rundlauf
- Die Rundlaufabweichung der Rollen darf 0,3 mm (0,012 Zoll) nicht überschreiten.
Abbildungen und Diagramme

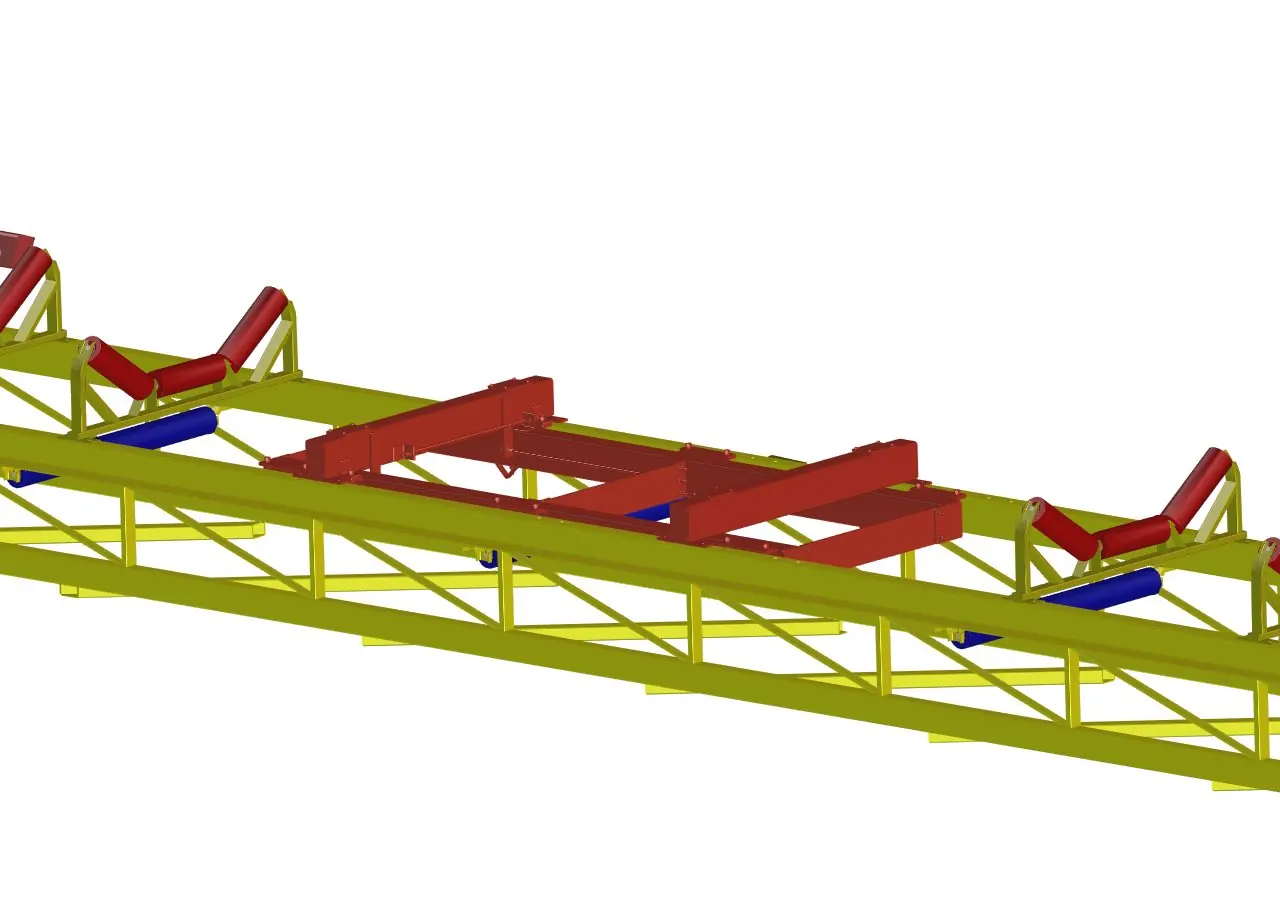

- Abstandsmessung: Zeigt die Messung des Abstands zwischen den Rollen für die korrekte Platzierung des Wiegerahmens.
- Entfernen der Transportsicherung: Zeigt die Position der zu entfernenden Blöcke an der Lastbrücke.

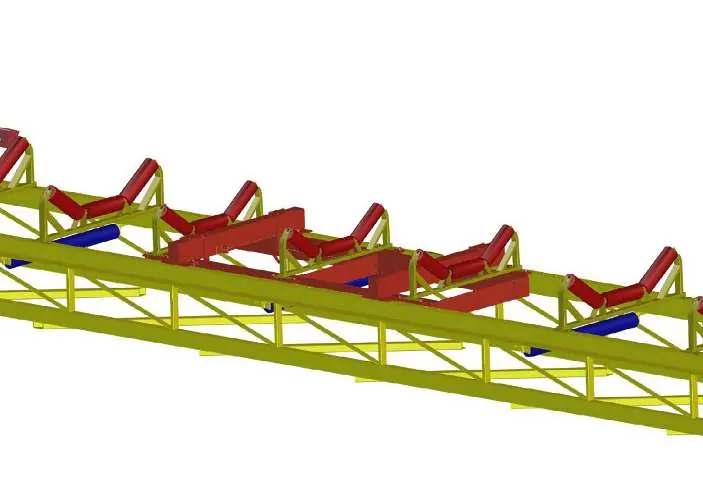

- Ausrichtung: Zeigt die Verwendung von Schnüren zur Nivellierung der Rollen.
Modellkompatibilität
- Nicht für alle Anwendungen geeignet; Analyse durch einen Rice Lake Spezialisten erforderlich.
- Erfordert ein Integrator-Elektroniksystem zur Datenverarbeitung.
- Das Förderband muss eine gute Qualität und eine einzige Spleißstelle aufweisen.
