Bedienungsanleitung für Regalo Arched Decor Sicherheitsgitter...
Schnellstartanleitung und Installationshilfe für das Regalo Arched Decor Sicherheitsgitter (Modelle 0370BR, 0380BR). Erfahren Sie, wie Sie das Gitter montieren, die Türverriegelung bedienen und das Gitter sicher anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Regalo Arched Decor Sicherheitsgitter ist für Kinder im Alter von 6 bis 24 Monaten konzipiert. Es handelt sich um ein druckmontiertes Gitter. Wichtige Sicherheitshinweise: Verwenden Sie das Gitter niemals oben an Treppen oder zum Absperren von Pools. Der Abstand zwischen Gitter und Wand darf 6,4 cm (2,5 Zoll) nicht überschreiten. Verwenden Sie bei maximaler Breite immer die mitgelieferten Wandbecher für zusätzliche Stabilität.
Lieferumfang
- Linke und rechte Rahmenhälfte
- Türpaneel
- 4-Zoll-Erweiterung
- 4 Gewindestangen mit Einstellrädern
- 4 Wandbecher
- 4 Wandmontageschrauben
- 2 Rahmenmontageschrauben
- Inbusschlüssel
- Oberer federbelasteter Montagebolzen
Montage und Installation
- Rahmen zusammenbauen: Verbinden Sie die linke und rechte Rahmenhälfte und verschrauben Sie diese mit den Rahmenmontageschrauben.
- Tür einsetzen: Setzen Sie das Türpaneel in den Rahmen ein und führen Sie den unteren Türbolzen in das Montageloch am Rahmen ein.
- Oberen Bolzen sichern: Richten Sie das Loch in der oberen Ecke der Tür mit der Halterung aus und setzen Sie den federbelasteten Montagebolzen ein.

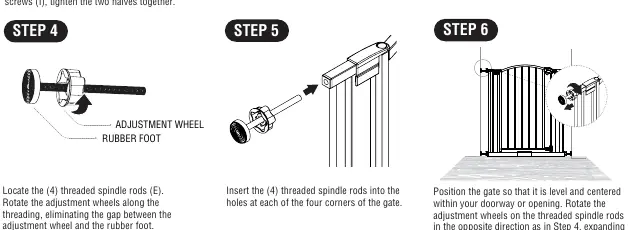

- Gewindestangen einsetzen: Drehen Sie die Einstellräder an den vier Gewindestangen, bis der Spalt zwischen Rad und Gummifuß verschwindet. Setzen Sie die Stangen in die vier Ecken des Gitters ein.
- Positionierung: Platzieren Sie das Gitter waagerecht und zentriert in der Öffnung. Drehen Sie die Einstellräder in die entgegengesetzte Richtung, um die Stangen gegen die Wand zu drücken. Ziehen Sie die Stangen noch nicht vollständig fest.

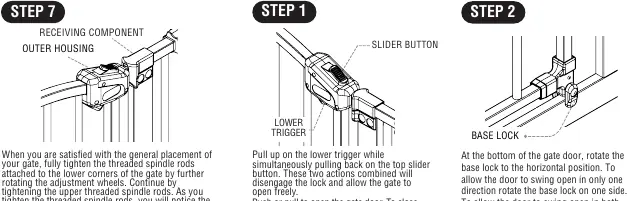

- Endgültige Fixierung: Ziehen Sie zuerst die unteren, dann die oberen Gewindestangen fest. Achten Sie darauf, dass der Spalt zwischen Türrahmen und Verriegelung schmaler wird, aber nicht vollständig schließt.

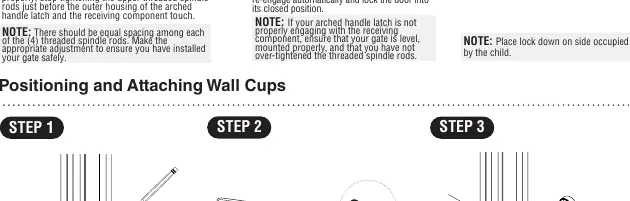

Bedienung der Türverriegelung
Um das Gitter zu öffnen, ziehen Sie den unteren Auslöser nach oben und schieben gleichzeitig den oberen Schiebeknopf zurück. Zum Schließen drücken oder ziehen Sie die Tür einfach in die Ausgangsposition; der Riegel rastet automatisch ein. An der Unterseite der Tür befinden sich Basisverriegelungen, mit denen Sie die Öffnungsrichtung (einseitig oder beidseitig) festlegen können.

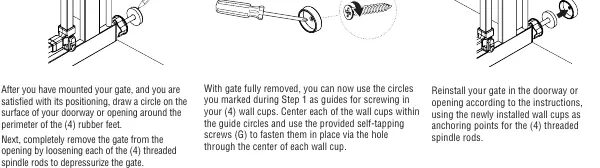

Wandbecher anbringen
Nachdem Sie die optimale Position gefunden haben, markieren Sie die Position der Gummifüße an der Wand. Entfernen Sie das Gitter, positionieren Sie die Wandbecher über den Markierungen und schrauben Sie diese fest. Installieren Sie das Gitter anschließend erneut, wobei die Gewindestangen nun in den Wandbechern ruhen.
Erweiterungen
Sie können das Gitter mit zusätzlichen Erweiterungen verbreitern. Es wird empfohlen, Erweiterungen auf der Scharnierseite des Gitters zu installieren. Verwenden Sie maximal zwei Erweiterungen pro Seite.
Pflege und Wartung
Überprüfen Sie das Gitter regelmäßig auf Schäden, Verschleiß oder fehlende Teile. Verwenden Sie keine scheuernden Reinigungsmittel oder Bleichmittel. Reinigen Sie das Gitter mit einem Schwamm, warmem Wasser und einem milden Reinigungsmittel.
Herstellerinformationen
Regalo Baby
Praktische Hilfe
Typische Probleme
Gitter ist instabil
Stellen Sie sicher, dass die Wandbecher verwendet werden und alle vier Spindelstangen gleichmäßig festgezogen sind.
Tür schließt nicht richtig
Prüfen Sie, ob das Gitter waagerecht montiert ist und die Spindelstangen nicht zu fest angezogen wurden.
Gitter dreht sich bei der Montage
Halten Sie die Spindelstangen oder Gummifüße fest, während Sie die Einstellräder drehen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß Anleitung vorhanden sind.
- Stellen Sie sicher, dass das Kind zwischen 6 und 24 Monaten alt ist.
- Vergewissern Sie sich, dass die Montagefläche stabil ist (Trockenbau oder Holz).
- Prüfen Sie, ob die Basisverriegelungen korrekt eingestellt sind.
- Stellen Sie sicher, dass das Gitter fest auf dem Boden steht.
Technische Daten in der Praxis
- Maximaler Spalt
- Der Abstand zwischen Gitter und Wand darf 6,4 cm (2,5 Zoll) nicht überschreiten.
- Druckmontage
- Das Gitter wird durch den Druck der Spindelstangen gehalten, nicht durch dauerhafte Verschraubung (außer bei Verwendung der Wandbecher).
Abbildungen und Diagramme
- Schritt 1-3: Rahmenmontage und Einsetzen der Tür.
- Schritt 4-6: Einsetzen der Spindelstangen und Positionierung.
- Schritt 7: Endgültiges Festziehen der Spindelstangen.
Modellkompatibilität
- Nicht für die Verwendung oben an Treppen geeignet.
- Nicht zum Absperren von Pools verwenden.
- Maximal zwei Erweiterungen pro Seite.
