Bedienungsanleitung für Redcat 1/5TH 4WD Gasoline Power R/C On-Road Truck
Schnellstart-Anleitung und technischer Leitfaden für den Redcat 1/5TH 4WD Gasoline Power R/C On-Road Truck. Enthält Explosionszeichnungen, Ersatzteillisten und Montagehinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technischer Leitfaden für den Redcat 1/5TH 4WD Gasoline Power R/C On-Road Truck. Es enthält keine detaillierten Betriebsanweisungen, sondern konzentriert sich auf die Explosionszeichnungen, die Identifikation von Ersatzteilen sowie die Montage der verschiedenen Baugruppen des Fahrzeugs.
Technische Daten
- Antrieb: 4WD Wellenantrieb
- Motor: 26/30CC
- Übersetzungsverhältnis: 1:9.6
- Länge: 750mm
- Breite: 540mm
- Radstand: 500mm
- Höhe: 320mm
- Bodenfreiheit: 40mm
- Raddurchmesser: 180mm
- Radbreite: 110mm
- Gewicht: 15kg
Montage und Baugruppen
Die Anleitung bietet detaillierte Explosionszeichnungen für die folgenden Fahrzeugbereiche:

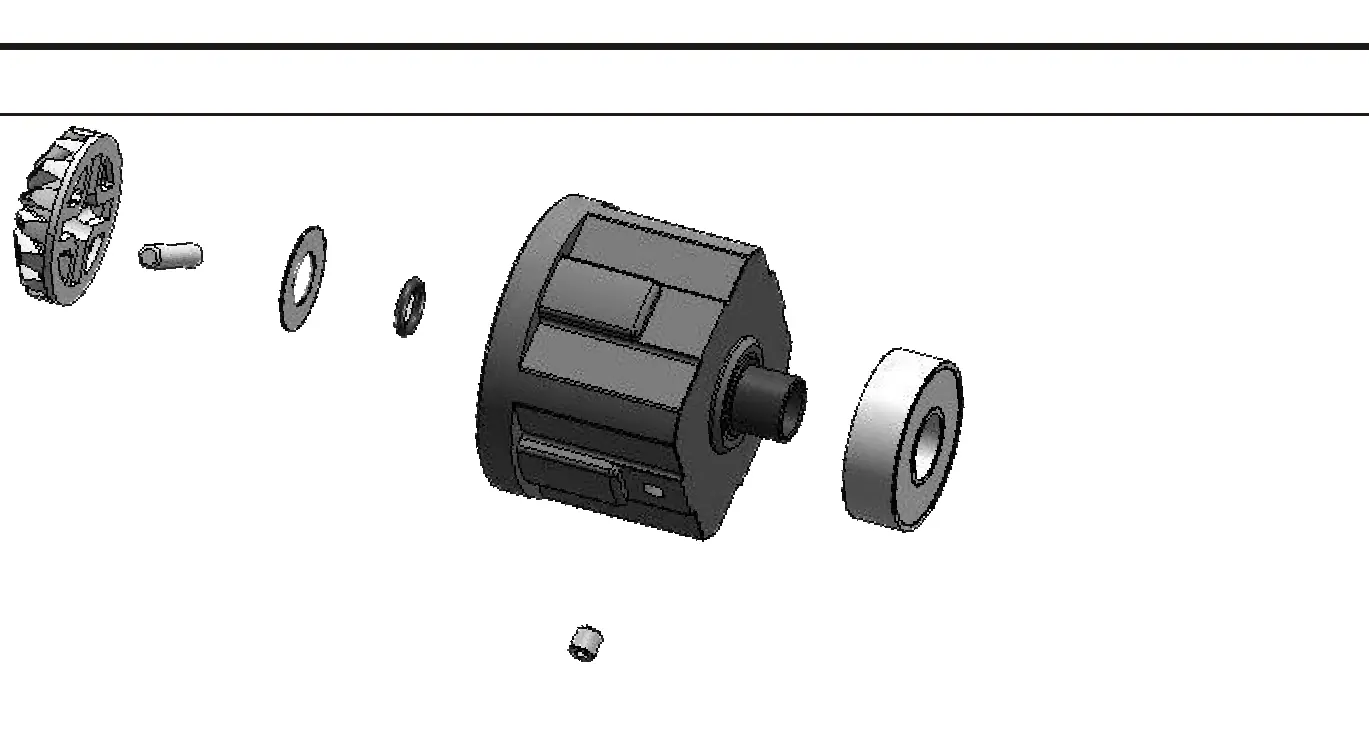

- Antrieb und Getriebe: Diff. Box, Diff. Gear Assembly, Center Diff. Gear Assembly.
- Aufhängung: Front/Rear Lower Suspension Arms, Front/Rear Upper Suspension Arms, Rear Hub Carrier Assembly.

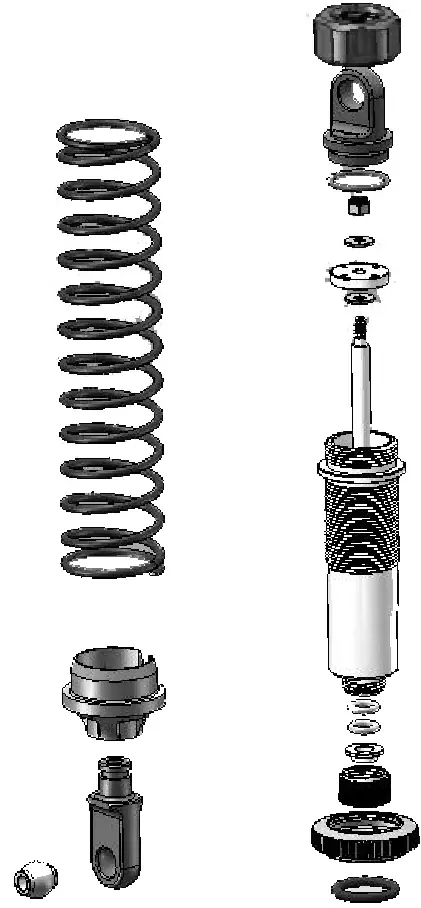

- Dämpfung: Front Shock Absorber (Short), Rear Shock Absorber (Long).

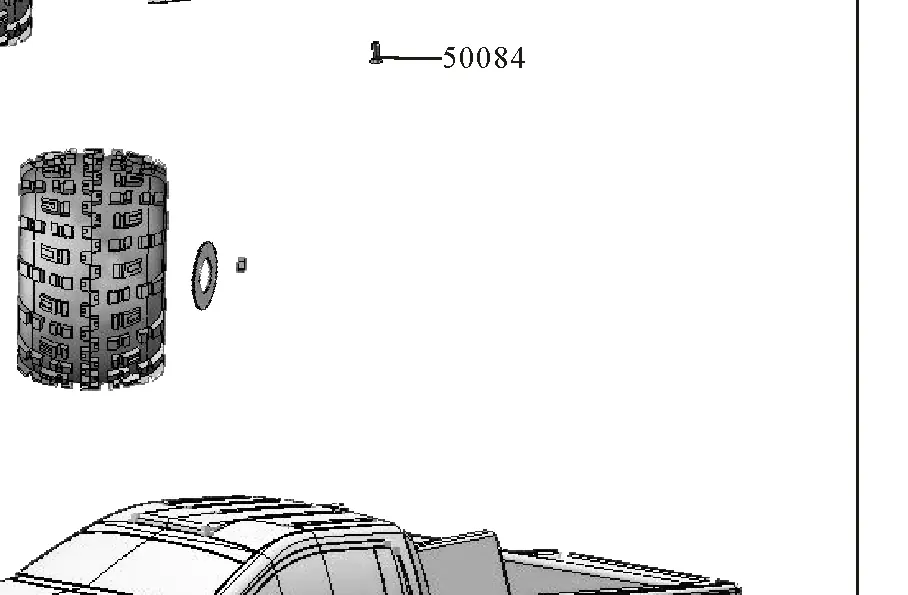

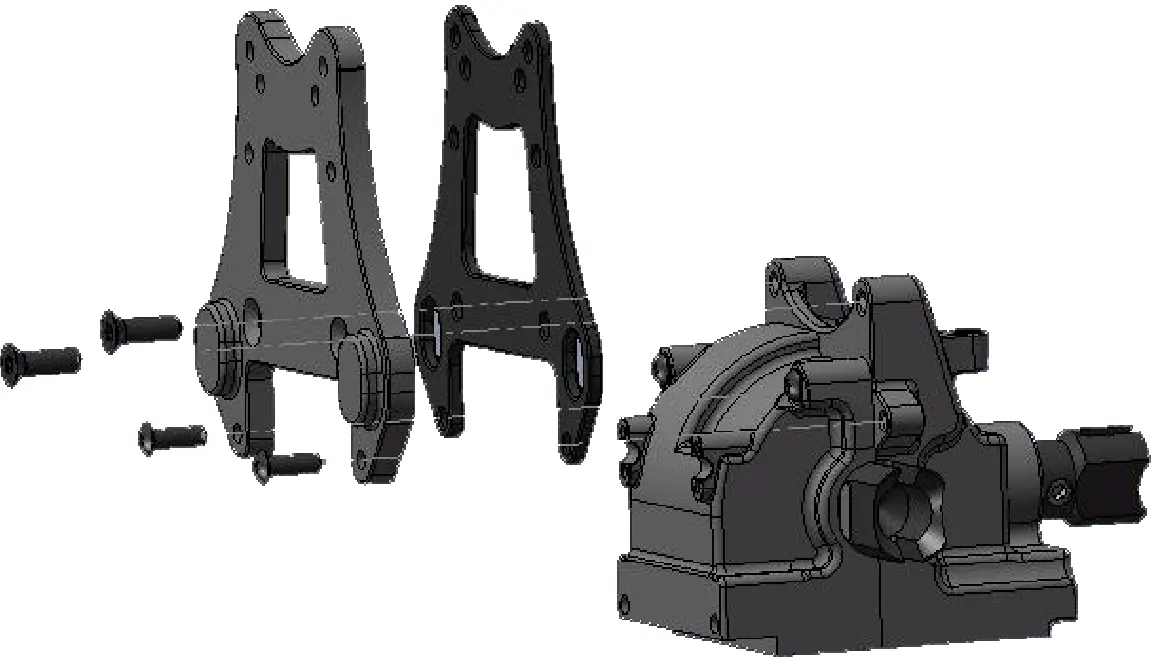

- Chassis und Aufbau: Roll Cage Assembly, Front/Rear Shock Tower Assembly, Steering Mount Assembly, Fuel Tank Assembly, Servo Link Assembly.
Wartung und Ersatzteile
Die beigefügten Listen enthalten eine umfassende Übersicht aller verfügbaren Ersatzteile und optionalen Upgrades. Achten Sie bei der Montage der Differentiale besonders auf den korrekten Sitz der O-Ringe, wie in den Explosionszeichnungen dargestellt.
Herstellerinformationen
Redcat Racing
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass der O-Ring korrekt in der Diff. Box montiert ist, um Undichtigkeiten oder vorzeitigen Verschleiß zu vermeiden.
Vor der Verwendung
- Überprüfen Sie alle Schraubverbindungen auf festen Sitz.
- Stellen Sie sicher, dass alle beweglichen Teile der Aufhängung leichtgängig sind.
- Kontrollieren Sie den korrekten Einbau der O-Ringe in den Dämpfern und Differentialen.
- Prüfen Sie die Servo-Anlenkungen auf korrekte Ausrichtung.
