Bedienungsanleitung für Razer Kunai Chroma PC-Lüfter

Erfahren Sie, wie Sie den Razer Kunai Chroma PC-Lüfter korrekt montieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Informationen zur Software-Konfiguration.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Lüfters mit Gummischrauben oder Standardschrauben. Seite 3 Anschlussplan für PWM- und aRGB-Kabel. Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Anschluss des Razer Kunai Chroma Lüfters. Beachten Sie vor Beginn unbedingt die Sicherheitshinweise, um Schäden an Ihrer Hardware zu vermeiden.

Sicherheitshinweise

  • Schalten Sie den PC vor der Installation vollständig aus, um Stromschläge zu vermeiden.
  • Verwenden Sie ein Antistatik-Armband, um empfindliche interne Komponenten zu schützen.
  • Betreiben Sie das Gerät nur im Temperaturbereich von 0°C bis 45°C.
  • Halten Sie das Gerät von Feuchtigkeit, Wasser und Lösungsmitteln fern.
  • Zerlegen Sie das Gerät nicht und versuchen Sie nicht, es bei abnormaler Strombelastung zu betreiben.

Montage

Der Lüfter kann mit zwei verschiedenen Methoden montiert werden:

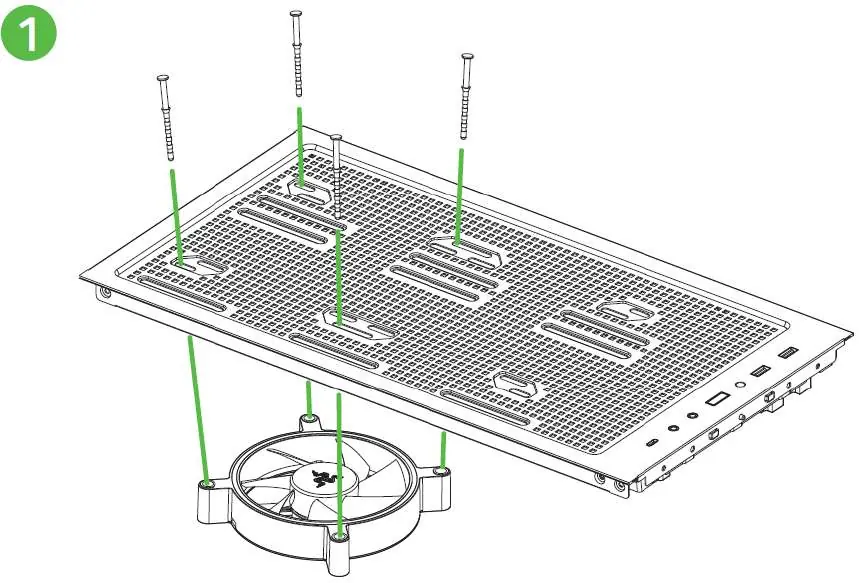

Montage des Lüfters mit Gummischrauben oder Standardschrauben.
Montage des Lüfters mit Gummischrauben oder Standardschrauben.
  • Anti-Vibrations-Gummischrauben: Zur Reduzierung von Betriebsgeräuschen.
  • Standard-Montageschrauben: Für eine feste Installation am Gehäuse.

Anschluss und Verkabelung

Der Lüfter verfügt über zwei Hauptanschlüsse:

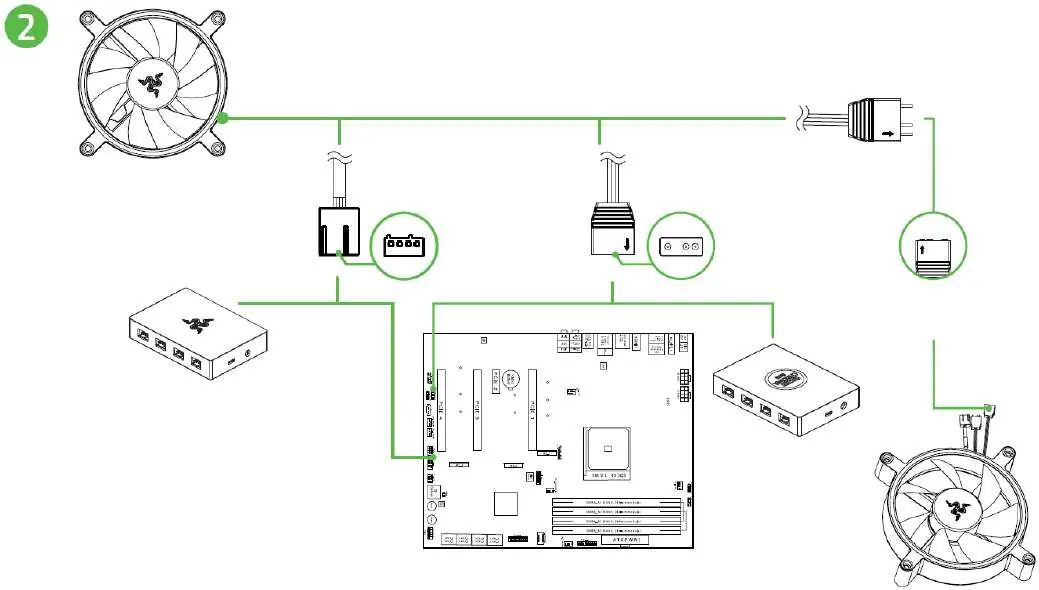

Anschlussplan für PWM- und aRGB-Kabel.
Anschlussplan für PWM- und aRGB-Kabel.
  • 4-Pin PWM-Anschluss: Verbinden Sie diesen mit einem PWM-Controller oder dem Mainboard, um die Lüftergeschwindigkeit zu steuern.
  • 3-Pin aRGB-Anschluss: Verbinden Sie diesen mit einem aRGB-Controller (empfohlen) oder dem Mainboard. Die Anschlüsse unterstützen die Daisy-Chain-Verkabelung, um mehrere Lüfter in Reihe zu schalten.

Software

Für die Konfiguration der Beleuchtung und Lüftersteuerung laden Sie die Software Razer Synapse unter razer.com/synapse herunter und installieren Sie diese.

Offizielle Quellen aus der Anleitung

Offizielle Quelle razer.com/synapse

Praktische Hilfe

Typische Probleme

Lüfter läuft nicht

Prüfen Sie die 4-Pin PWM-Verbindung zum Controller oder Mainboard auf festen Sitz.

RGB-Beleuchtung funktioniert nicht

Prüfen Sie die 3-Pin aRGB-Verbindung und stellen Sie sicher, dass die Daisy-Chain-Verkabelung korrekt gesteckt ist.

Vor der Verwendung

  • PC ausschalten und vom Strom trennen.
  • Antistatik-Armband tragen, um interne Komponenten zu schützen.
  • Geeignete Schrauben (Gummi oder Standard) bereitlegen.
  • Kompatiblen aRGB-Controller oder Mainboard-Anschluss identifizieren.
