Benutzerhandbuch für Raspberry Pi Pico 2-Channel RS232 Modul

Erfahren Sie, wie Sie das Raspberry Pi Pico 2-Channel RS232 Modul anschließen und konfigurieren. Diese Anleitung enthält Details zur Pinbelegung, den Komponenten und der Integration mit dem Raspberry Pi Pico.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Raspberry Pi Pico 2-Channel RS232 Modul dient zur Erweiterung des Raspberry Pi Pico um zwei RS232-Schnittstellen. S. 1

Wichtigste Schritte

  • Montage auf den Raspberry Pi Pico durch Aufstecken auf die Pin-Header. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Transceiver SP3232 RS232-Transceiver S. 2

Wo es im PDF steht

  • Übersicht und Anschluss S. 1
  • Komponenten und Pinbelegung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen

Das Raspberry Pi Pico 2-Channel RS232 Modul ist eine Erweiterungsplatine, die den Raspberry Pi Pico um zwei RS232-Kommunikationskanäle ergänzt. Das Modul wird direkt auf den Raspberry Pi Pico aufgesteckt.

Komponentenübersicht

  • SP3232 RS232 Transceiver: Kernkomponente für die Signalumwandlung.
  • RS232-Schnittstelle: Unterstützt 2-Kanal-RS232-Kommunikation (DB9-Stecker über Adapterkabel verfügbar).
  • Schutzkomponenten: Integrierte TVS- und ESD-Dioden zum Schutz der Schaltung.
  • Statusanzeigen: LEDs für RXD0/TXD0 (Kanal 0) und RXD1/TXD1 (Kanal 1) zur Überwachung der Datenübertragung.

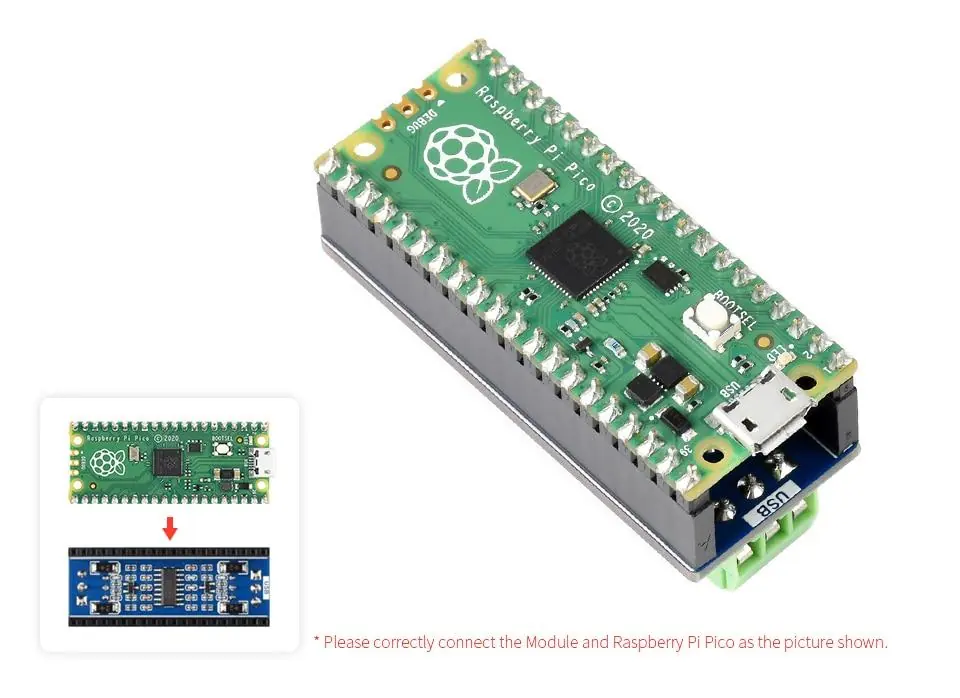

Anschluss an den Raspberry Pi Pico

Das Modul verfügt über eine integrierte Buchsenleiste (Female Pin Header). Richten Sie die Pins des Moduls korrekt an den Pins des Raspberry Pi Pico aus und drücken Sie das Modul vorsichtig fest. Beachten Sie, dass der Raspberry Pi Pico nicht im Lieferumfang enthalten ist.

Anschluss an den Raspberry Pi Pico
Anschluss an den Raspberry Pi Pico

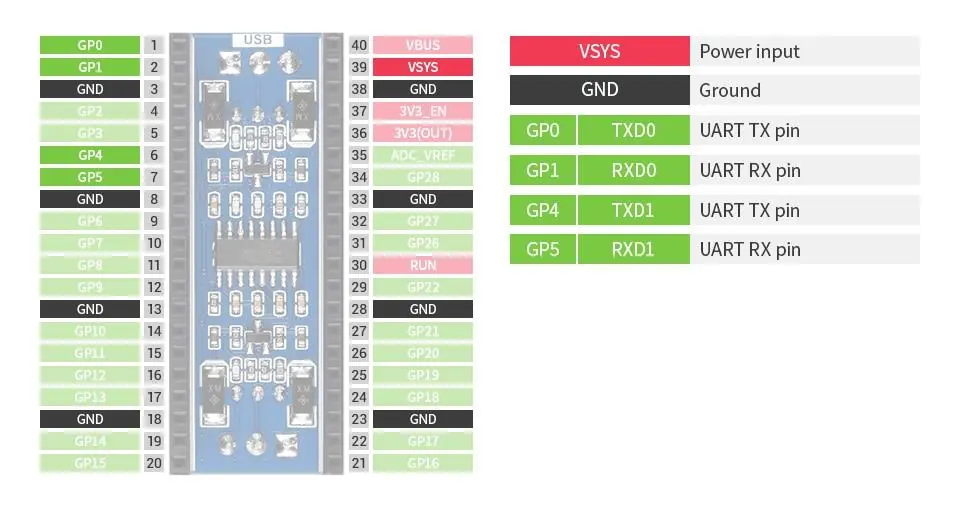

Pinbelegung

Die folgende Pinbelegung definiert die UART-Verbindungen zwischen dem Modul und dem Raspberry Pi Pico:

Pinbelegung des Moduls
Pinbelegung des Moduls
  • VSYS: Stromeingang
  • GND: Masse
  • GPO (TXD0): UART TX Pin für Kanal 0
  • GP1 (RXD0): UART RX Pin für Kanal 0
  • GP4 (TXD1): UART TX Pin für Kanal 1
  • GP5 (RXD1): UART RX Pin für Kanal 1

Praktische Hilfe

Vor der Verwendung

  • Stellen Sie sicher, dass ein Raspberry Pi Pico vorhanden ist (nicht im Lieferumfang enthalten).
  • Überprüfen Sie die Ausrichtung der Pin-Header vor dem Aufstecken.
  • Stellen Sie sicher, dass die Verbindung zwischen Modul und Raspberry Pi Pico fest sitzt.

Technische Daten in der Praxis

UART-Statusanzeigen
LEDs zur Überwachung der RX/TX-Aktivität für Kanal 0 und Kanal 1.
