Installationsanleitung für RAB WPLED LED-Wandleuchte
Installationsanleitung für die RAB WPLED LED-Wandleuchte. Erfahren Sie, wie Sie die Leuchte montieren, verdrahten, Farbtemperatur und Leistung einstellen sowie die Notstromfunktion nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die RAB WPLED LED-Wandleuchten (Small und Medium). Vor der Installation muss die Stromversorgung zwingend ausgeschaltet werden. Die Leuchte muss gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften installiert werden. Eine ordnungsgemäße Erdung ist für die Sicherheit erforderlich. Die Leuchte ist für nasse Standorte als Downlight geeignet. Eine Verwendung als Uplight ist nur mit spezifischem Zubehör (ARM24, SWIVEL65) zulässig.
Montage
Die Leuchte kann direkt an der Wand oder an einer Unterputz-Anschlussdose montiert werden.

- Wandmontage: Lösen Sie die zwei Schrauben der Tür und öffnen Sie diese. Lösen Sie die Cleat-Schraube, um die Cleat/Tür-Baugruppe zu trennen. Befestigen Sie die Baugruppe an der Montagefläche. Schieben Sie die Leuchte auf die Baugruppe und sichern Sie sie mit der Cleat-Schraube. Schließen Sie die Tür und ziehen Sie die Schrauben fest. Tragen Sie Silikondichtmittel um die Leuchte auf, um Wassereintritt zu verhindern.
- Montage an Anschlussdose: Verwenden Sie die mitgelieferte Querstange (Crossbar), um die Leuchte an der Anschlussdose zu befestigen. Die weiteren Schritte zur Befestigung der Cleat/Tür-Baugruppe und der Leuchte entsprechen der Wandmontage.
Feldeinstellungen
Die Leuchte verfügt über Schalter im Gehäuse zur Anpassung von Farbtemperatur (CCT), Leistung (Watt) und Photocell-Betrieb.
- CCT-Auswahl: Wählbar zwischen 3000K, 4000K und 5000K. Für maximale Lichtleistung wird 4000K empfohlen.
- Leistung (Watt): Einstellbar je nach Modell (WPLEDS: 13/10/6W; WPLEDM: 32/24/16W).
- Photocell: Werkseinstellung ist "OFF". Zum Aktivieren den Schalter auf "ON" stellen. Beachten Sie, dass es bei Tageslicht bis zu 60 Sekunden dauern kann, bis das Licht ausgeht.
Verdrahtung
Der universelle Treiber ermöglicht den Betrieb bei 120V bis 277V. Für 0-10V Dimmen:

- Schließen Sie das schwarze Kabel an LINE und das weiße an COMMON an.
- Verbinden Sie das Erdungskabel (GROUND).
- Verbinden Sie das violette Kabel mit (V+) DIM und das rosa Kabel mit (V-) DIM.
- Nicht verwendete Kabel müssen isoliert und abgedeckt werden.
Batterie-Backup-Modelle
Bei Modellen mit Batterie-Backup ist ein ungeschalteter (UNSWITCHED) AC-Stromkreis erforderlich. Nach der Installation und dem Einschalten sollte die Ladekontrollleuchte leuchten. Ein Test kann nach einer Stunde Ladezeit über den Testknopf durchgeführt werden. Ein vollständiger Test wird nach 24 Stunden Ladezeit empfohlen.


Wartung und Fehlerbehebung
Reinigen Sie die Linse nur mit nicht scheuernden Glasreinigern. Öffnen Sie die Leuchte nicht, um die LED zu reinigen. Bei Problemen prüfen Sie die Netzspannung, die Erdung und die Funktion der Photocell. Bei Batterie-Modellen prüfen Sie den Anschluss der Batterie, falls die Ladekontrollleuchte nicht leuchtet.
Praktische Hilfe
Typische Probleme
Es kann bis zu 60 Sekunden dauern, bis die Photocell reagiert.
Prüfen Sie, ob die Batterie korrekt angeschlossen ist und ob Netzspannung anliegt.
Prüfen Sie die Netzspannung, die korrekte Verdrahtung und ob die Leuchte ordnungsgemäß geerdet ist.
Vor der Verwendung
- Stromversorgung vor Beginn der Arbeiten ausschalten.
- Geeignete Hardware für die Montagefläche auswählen.
- Sicherstellen, dass alle Dichtungen korrekt sitzen.
- Silikondichtmittel an den Rändern der Anschlussdose auftragen.
- Bei Batterie-Modellen: Sicherstellen, dass ein ungeschalteter AC-Stromkreis vorhanden ist.
Technische Daten in der Praxis
- 0-10V Dimming
- Schnittstelle zur Helligkeitssteuerung über externe Dimmer.
Abbildungen und Diagramme
- Fig 1 & 2: Montageanleitungen für Wand- und Anschlussdosenmontage.
- Fig 7 & 8: Position der Schalter für CCT, Leistung und Photocell.
- Fig 9, 10 & 11: Schaltpläne für Standard- und Dimm-Verdrahtung.

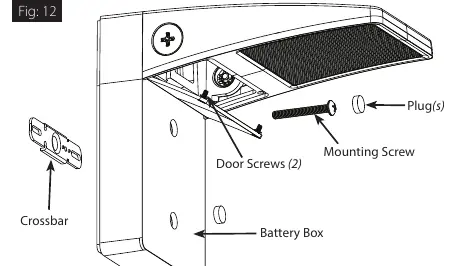

- Fig 12 & 13: Montage und Verdrahtung für Batterie-Backup-Modelle.
Modellkompatibilität
- Geeignet für nasse Standorte (Downlight).
- Uplight-Montage nur mit Zubehör: ARM24, SWIVEL65.
- Nicht für andere Spannungen als 120-277V geeignet.
