Bedienungsanleitung für R. Stahl SolConeX Explosionsgeschützte Steckdose 125A, Serie...

Wichtige Informationen aus der Anleitung

Die R. Stahl SolConeX Steckdose der Serie 8581/31 ist ein explosionsgeschütztes elektrisches Betriebsmittel, das für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22 zertifiziert ist. Diese Anleitung enthält wesentliche Informationen für die sichere Installation, den Betrieb und die Wartung. Vor der Inbetriebnahme muss sichergestellt werden, dass das Gerät unbeschädigt ist und die Umgebungsbedingungen den Spezifikationen entsprechen.

Sicherheit und Qualifikation

Arbeiten an diesem Gerät dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, das über Kenntnisse in den Bereichen Installation, Montage, Inbetriebnahme und Wartung verfügt. Insbesondere sind Kenntnisse gemäß IEC/EN 60079-14, 60079-17 und 60079-19 erforderlich. Das Gerät darf nicht modifiziert werden. Bei Arbeiten muss das Gerät spannungsfrei geschaltet sein.

Montage und Installation

Die Steckdose ist für die Innen- und Außenmontage geeignet. Es wird empfohlen, im Außenbereich ein Schutzdach oder eine Schutzwand zu verwenden. Die Montage erfolgt auf einer ebenen Fläche mit drei Schrauben. Achten Sie darauf, dass das Scharnier des Deckels nach unten und der Anschlussraum nach oben ausgerichtet ist.

Elektrischer Anschluss:

• Führen Sie die Leitungen durch die Kabelverschraubung in den Anschlussraum.

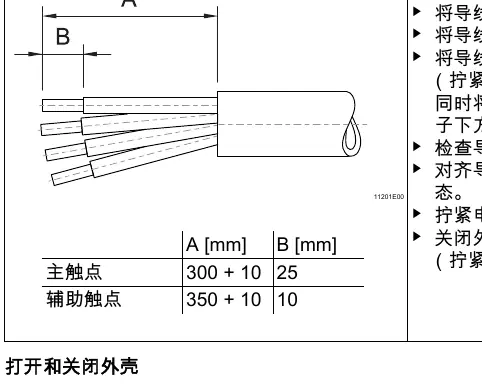

• Isolieren Sie die Leitungen ab und klemmen Sie diese in den entsprechenden Klemmen fest.
• Stellen Sie sicher, dass die Leitungen fest sitzen und nicht unter Zugspannung stehen.
• Verwenden Sie nur zugelassene Kabelverschraubungen und Verschlussstopfen.

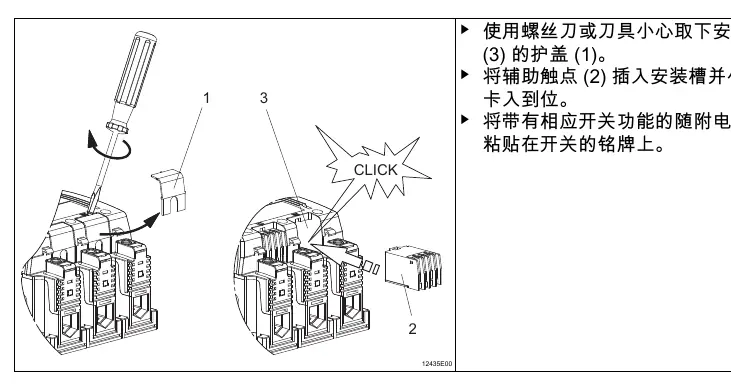

Hilfskontakte: Das Gerät kann mit Hilfskontakten (Typ 8080/1) ausgestattet werden. Die Installation erfolgt durch das Entfernen der Abdeckung im linken Installationsschacht und das Einrasten des Hilfskontaktblocks.

Inbetriebnahme und Betrieb

Vor der Inbetriebnahme ist eine Prüfung der Installation, der Unversehrtheit des Gehäuses und der korrekten Leitungsführung erforderlich. Der Betrieb ist nur mit dem passenden R. Stahl Stecker Typ 8581/12 zulässig. Der Drehschalter kann mit einem Vorhängeschloss (max. 8 mm Durchmesser) in der 0- oder I-Stellung verriegelt werden.

Wartung und Reinigung

Zur Vermeidung elektrostatischer Aufladung darf das Gerät in explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel oder Hochdruckreiniger. Regelmäßige Wartungen umfassen die Prüfung auf Risse, Beschädigungen, korrekte Arbeitstemperaturen und festen Sitz der Befestigungen.

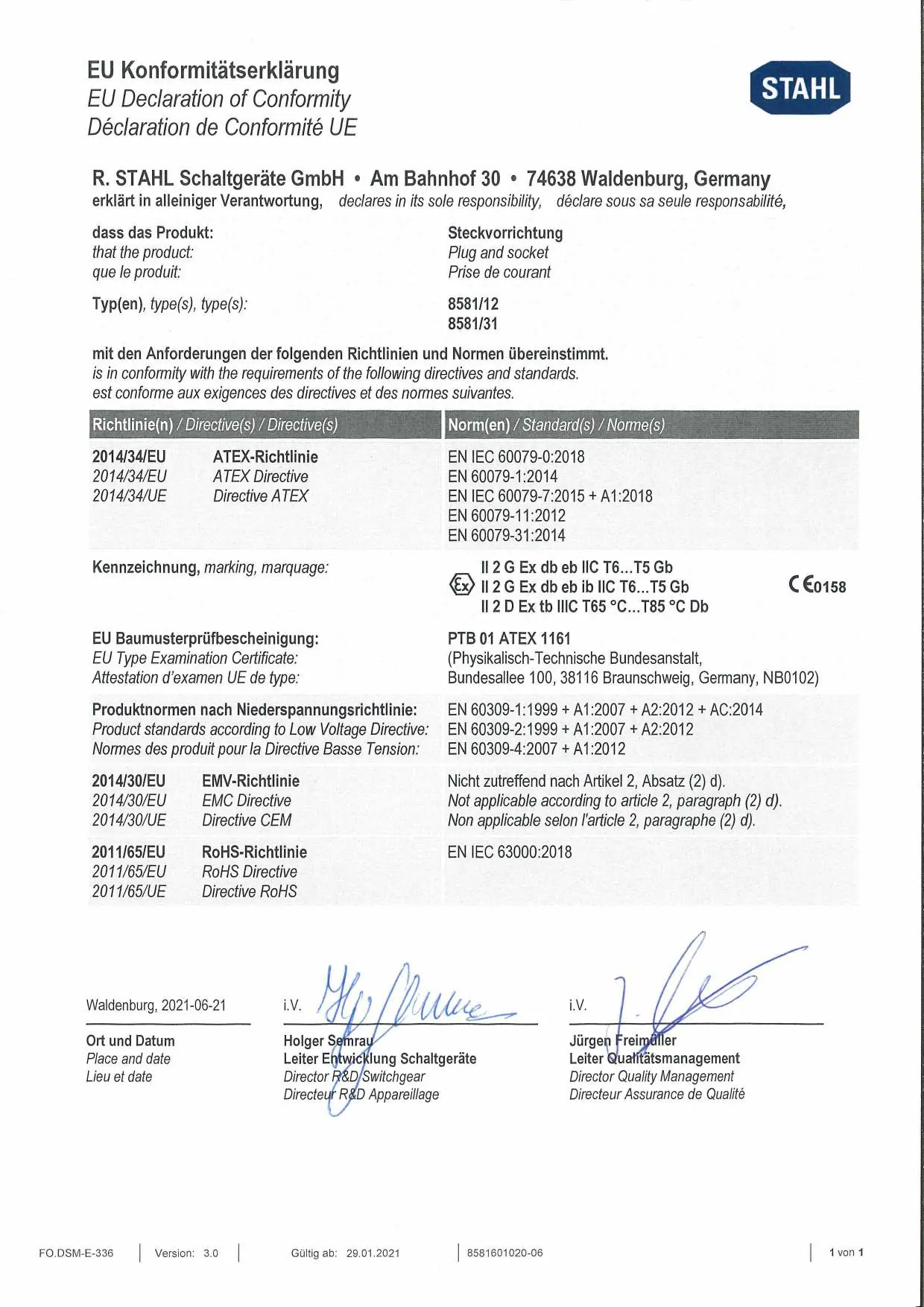

Technische Daten

• Nennspannung: bis 690 V AC / 220 V DC
• Nennstrom: 125 A
• Schutzart: IP66
• Stoßfestigkeit: IK10
• Umgebungstemperatur: -45 °C bis +60 °C
