Installationsanleitung für QuickBOLT 17680SS Dachhalterung
Erfahren Sie, wie Sie die QuickBOLT 17680SS Dachhalterung korrekt installieren. Diese Anleitung enthält Materialempfehlungen, Schritt-für-Schritt-Installationsanweisungen und wichtige Drehmomentvorgaben für die Montage auf Asphalt-, EPDM...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die QuickBOLT 17680SS ist eine Dachhalterung für Asphalt-, EPDM- und TPO-Dächer. Die Installation erfordert das Vorbohren, Abdichten und Verschrauben gemäß der 6-stufigen Anleitung, wobei ein Mindestdrehmoment von 125 lbs/inch einzuhalten ist. S. 2
Wichtigste Schritte
- Installation der Dachhalterung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment | 125 lbs/inch | Mindestdrehmoment für korrekte Kompression | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der QuickBOLT 17680SS Dachhalterung (8" QB1 mit 3" Microflashing®). Das System ist für die Verwendung auf Asphalt-, EPDM- und TPO-Dächern konzipiert. Stellen Sie sicher, dass Sie alle erforderlichen Werkzeuge bereithalten, bevor Sie mit der Montage beginnen.
Empfohlene Materialien
- Rafter-Suchgerät (Sparrenfinder)
- Kreide oder Stift
- Bohrmaschine mit 3/16"-Bohrer
- Vom Hersteller (MFG) zugelassenes Dichtmittel
- M6-Tiefbett-Sechskant-Steckschlüssel
- 1/2"-Schraubenschlüssel
Installationsanleitung

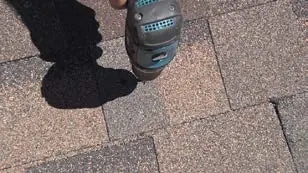

- Suchen Sie den Sparren und bohren Sie das Loch vor.
- Füllen Sie das vorgebohrte Loch mit dem vom Hersteller zugelassenen Dichtmittel.
- Tragen Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing®-Unterlegscheibe auf.
- Platzieren Sie das Microflashing™ und drehen Sie die Schraube ein, bis sie komprimiert ist.
- Setzen Sie die erste Mutter auf und platzieren Sie den L-Fuß.
- Setzen Sie die zweite Mutter auf und ziehen Sie sie fest, bis sie sicher sitzt.
Technische Anforderungen
Um die Microflashing®-Dichtung ordnungsgemäß mit dem QuickBOLT zu komprimieren, ist ein Mindestdrehmoment von 125 lbs/inch erforderlich.
Praktische Hilfe
Vor der Verwendung
- Rafter-Suchgerät bereithalten
- Kreide oder Stift zur Markierung
- Bohrmaschine mit 3/16"-Bohrer
- Vom Hersteller zugelassenes Dichtmittel
- M6-Tiefbett-Sechskant-Steckschlüssel
- 1/2"-Schraubenschlüssel
Abbildungen und Diagramme
- Die Abbildungen zeigen den Prozess vom Vorbohren des Sparrens über das Auftragen des Dichtmittels bis hin zur Montage des L-Fußes und dem Festziehen der Muttern.
