Bedienungsanleitung für Qoltec 12V 10A Batterieladegerät

Wichtige Informationen aus der Anleitung

Dieses Ladegerät ist für das sichere und effiziente Laden von 12V-Batterien (AGM, GEL, LiFePO4) konzipiert. Es verfügt über eine intelligente Ladeautomatik, eine Reparaturfunktion für sulfatierte Batterien sowie eine automatische Temperaturerkennung. Das Gerät ist nicht für Trockenbatterien oder Niederspannungssysteme geeignet.

Sicherheitshinweise beim Arbeiten mit Batterien

• Batterien erzeugen explosive Gase; arbeiten Sie nur in gut belüfteten Bereichen.
• Rauchen, offenes Feuer oder Funkenbildung in der Nähe der Batterie vermeiden.
• Schmuck (Ringe, Uhren, Ketten) ablegen, um Kurzschlüsse zu vermeiden.
• Augen-, Hand- und Kleidungsschutz tragen.
• Batterieklemmen vor dem Anschluss reinigen.
• Beim Ausbau der Batterie aus dem Fahrzeug zuerst den geerdeten Anschluss trennen.
• Niemals gefrorene, beschädigte oder nicht aufladbare Batterien laden.

Bedienung des Ladegeräts

1. Anschluss: Verbinden Sie die rote Klemme mit dem Pluspol (+) und die schwarze Klemme mit dem Minuspol (-) der Batterie.
2. Einschalten: Stecken Sie das Ladegerät in die Steckdose. Das Display zeigt Spannung und Modus an.
3. Moduswahl: Nutzen Sie die MODE-Taste, um zwischen CAR (AGM/STD), MOTO (kleine Batterien) oder REPAIR (Reparaturmodus) zu wählen.
4. Ladevorgang: Das Display zeigt Parameter wie Spannung, Strom und Ladestand an. Bei Abschluss erscheint "100%" oder "FULL".
5. Abschalten: Trennen Sie zuerst das Ladegerät vom Stromnetz, dann entfernen Sie die schwarze Klemme (-), gefolgt von der roten Klemme (+).

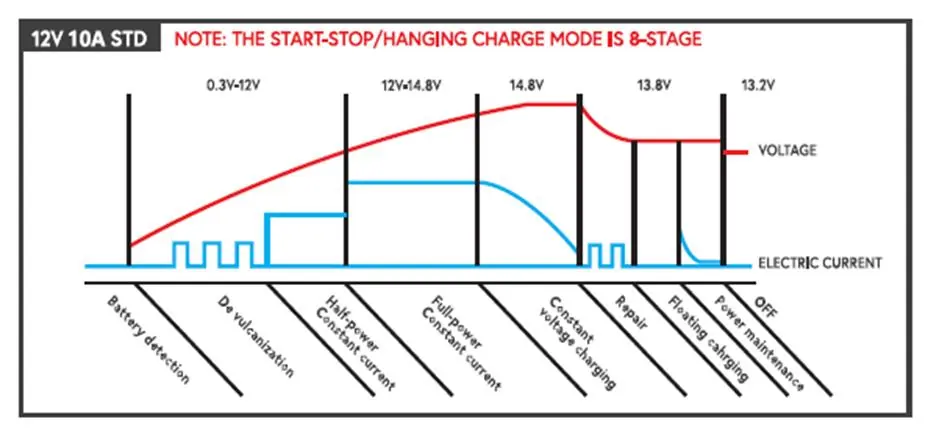

Lademodi und Funktionen

• Winter/Sommer-Modus: Das Gerät passt die Ladespannung automatisch an die Umgebungstemperatur an (Winter <10°C, Sommer >28°C).
• Reparaturmodus: Dient zur Wiederherstellung der Kapazität bei sulfatierten oder alten Batterien. Lassen Sie das Gerät für mehrere Stunden im Reparaturmodus.
• Smart Memory: Nach einem Neustart kehrt das Gerät automatisch zum zuletzt verwendeten Modus zurück (außer im Reparaturmodus).
• Modussperre: Nach ca. 25 Sekunden Ladezeit wird die MODE-Taste gesperrt. Zum Entsperren Klemmen lösen oder Netzstecker ziehen.

Fehlerbehebung

• Ladegerät schaltet nicht ein: Stromanschluss prüfen, Steckdose testen, Netzkabel auf Schäden untersuchen.
• Batterie wird nicht geladen: Klemmen korrekt anschließen, Batteriezustand prüfen (nicht tiefentladen oder beschädigt), korrekten Modus wählen.
• Überhitzung: Für gute Belüftung sorgen, Gerät nicht abdecken.
• Funkenbildung: Sicherstellen, dass Batterie und Ladegerät vor dem Anschluss ausgeschaltet sind.

Wartung und Reinigung

Trennen Sie vor jeder Wartung das Gerät vom Stromnetz. Reinigen Sie das Gehäuse mit einem weichen, trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Überprüfen Sie das Gerät regelmäßig auf mechanische Schäden am Gehäuse oder Kabel.
