Installationsanleitung für Puretec FilterWall 110MM

Erfahren Sie, wie Sie das Puretec FilterWall-System in eine 110mm verputzte Ziegelwand einbauen. Diese Anleitung enthält wichtige Maße, Ausschnittgrößen und Montagedetails für eine fachgerechte Installation.

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Dieses Dokument ist eine technische Installationszeichnung für das Puretec FilterWall-System in einer 110mm verputzten Ziegelwand. Es dient als Leitfaden für die korrekte Positionierung, Ausschnittmaße und Befestigung des Gehäuses.

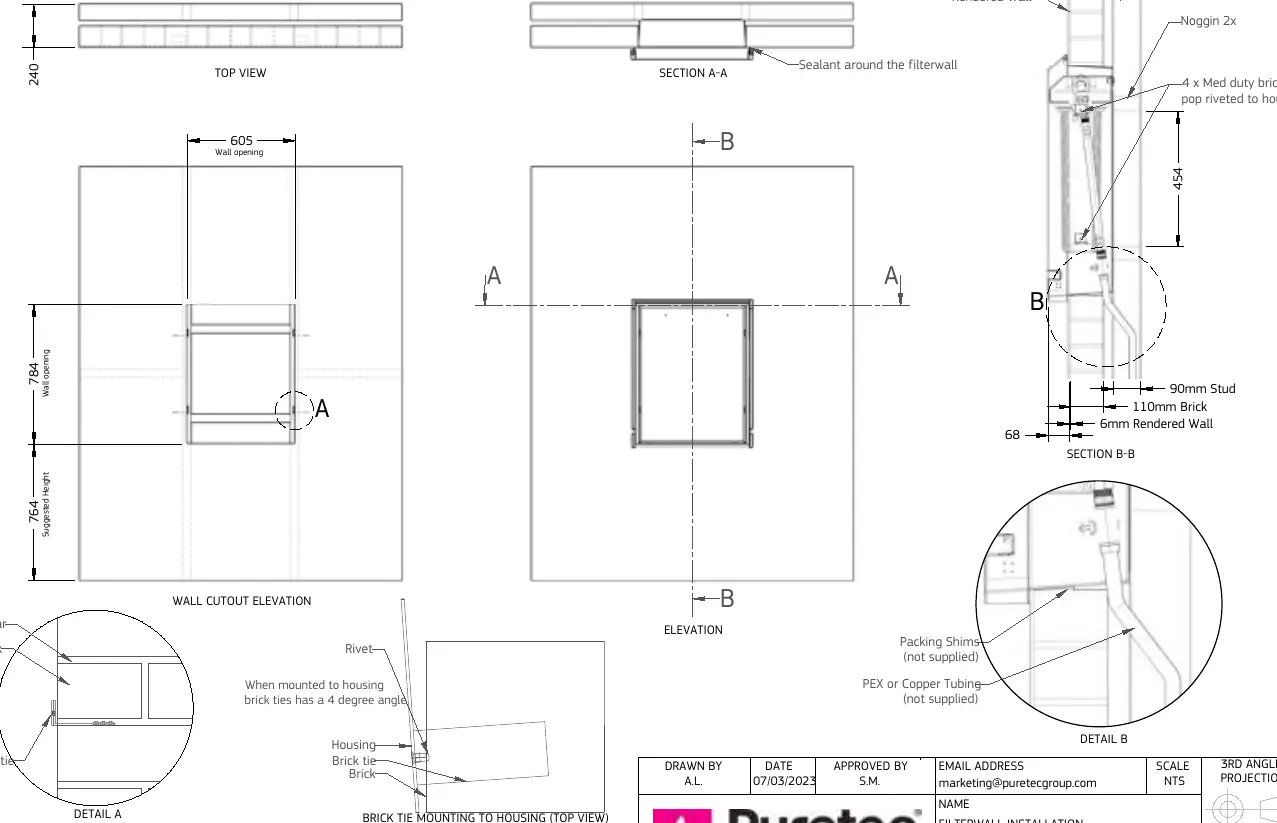

Technische Zeichnung der FilterWall-Installation in einer 110mm verputzten Ziegelwand

Vorbereitung der Wandöffnung

Wandöffnung: 605 mm Breite x 784 mm Höhe.
Empfohlene Einbauhöhe: 764 mm.
Ständerabstand: 600 mm (Mitte zu Mitte).

Montage des Gehäuses

Befestigen Sie das Gehäuse mit 4 mittelschweren Ziegelankern (Brick Ties), die am Gehäuse angenietet werden.
Beachten Sie, dass die Ziegelanker bei der Montage am Gehäuse einen Winkel von 4 Grad aufweisen.
Verwenden Sie Dichtmittel (Sealant) rund um das FilterWall-Gehäuse, um eine ordnungsgemäße Abdichtung zur Wand zu gewährleisten.

Technische Anforderungen und Hinweise

Stellen Sie sicher, dass während der Installation die geltenden Baunormen eingehalten werden.
PEX- oder Kupferrohre für den Wasseranschluss sowie Unterlegscheiben (Packing Shims) sind nicht im Lieferumfang enthalten und müssen separat bereitgestellt werden.

Praktische Hilfe

Typische Probleme

Undichtigkeit am Gehäuserand

Verwenden Sie ausreichend Dichtmittel rund um das FilterWall-Gehäuse, um eine wasserdichte Verbindung zur Wand herzustellen.

Gehäuse passt nicht in die Wandöffnung

Überprüfen Sie, ob die Wandöffnung exakt 605 mm breit und 784 mm hoch ist.

Vor der Verwendung

Wandöffnung auf 605 mm x 784 mm vorbereiten.
Ständerabstand von 600 mm sicherstellen.
4 mittelschwere Ziegelanker für die Montage bereithalten.
Dichtmittel für den Gehäuserand besorgen.
PEX- oder Kupferrohre für den Anschluss bereitstellen.
Unterlegscheiben (Packing Shims) für die Ausrichtung bereithalten.
