Installationsanleitung für LED Linear High Bay 120-277V
Erfahren Sie, wie Sie die LED Linear High Bay 120-277V sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Verdrahtungspläne für die Stromversorgung und Dimmsteuerung sowie verschiedene...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für die gewerbliche Nutzung konzipiert und muss von einem qualifizierten Elektriker installiert werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Leuchte ist für trockene oder feuchte Standorte geeignet. Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Leuchtenetikett übereinstimmt.
Sicherheitshinweise
- Vor der Installation oder Wartung Strom abschalten.
- Alle elektrischen Verbindungen müssen mit UL-zugelassenen Kabelverbindern versehen werden.
- Die grüne Erdungsschraube darf nicht versetzt werden.
- Direkten Blickkontakt in die Lichtquelle vermeiden.
- Kleine Teile und Verpackungsmaterial von Kindern fernhalten.
Installation
Die Leuchte bietet verschiedene Montageoptionen:
- Kettenmontage (Standard): Kette in den mitgelieferten Drahtaufhänger einsetzen. Das andere Ende der Kette an einer für die Last ausgelegten Struktur befestigen. Drahtaufhänger an der Seite des oberen LED-Kanals einrasten lassen.

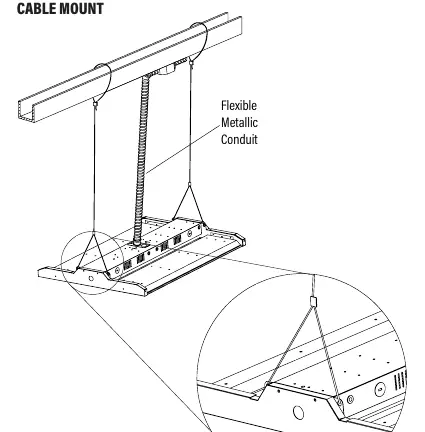

- Kabelmontage: Zusätzliche Option (separat erhältlich).

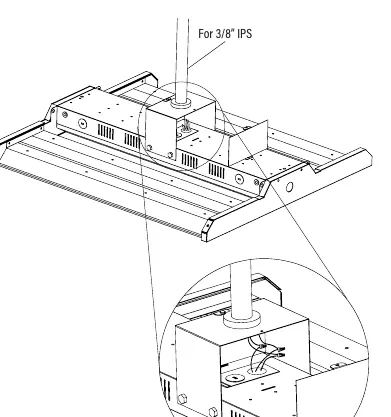

- Pendelmontage: Zusätzliche Option (separat erhältlich).
Elektrischer Anschluss
Verbinden Sie die Leitungen wie folgt:
- Schwarz: Phase (Hot)
- Weiß: Neutralleiter (Neutral)
- Grün: Erde (Ground)
Dimmfunktion: Die lila (Dim+) und pinke oder graue (Dim-) Adern sind für 0-10V Niederspannungs-Dimmsteuerungen vorgesehen. Wenn keine Dimmung verwendet wird, müssen diese Adern separat isoliert werden, um Fehlfunktionen oder Garantieverlust zu vermeiden.
Wartung
Entfernen Sie alle Rückstände oder Fingerabdrücke von der Leuchte und der Linse. Überprüfen Sie vor der Inbetriebnahme alle Befestigungselemente auf festen Sitz.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verkabelung. Stellen Sie sicher, dass die Dimmleitungen (lila/pink/grau) korrekt angeschlossen oder bei Nichtbenutzung separat isoliert sind.
Die Installation muss von einem qualifizierten Elektriker durchgeführt werden, der die lokalen elektrischen Vorschriften kennt.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Spannung der Stromversorgung mit dem Etikett der Leuchte vergleichen.
- Geeignete Hardware für die Laststruktur wählen.
- Dimmleitungen (falls nicht genutzt) separat isolieren.
- Alle Befestigungselemente auf festen Sitz prüfen.
Technische Daten in der Praxis
- 0-10V Dimming
- Niederspannungs-Steuerleitung für Dimmfunktionen (lila/pink/grau).
Abbildungen und Diagramme
- Verdrahtungsplan zeigt den Anschluss von Phase, Neutralleiter und Erde sowie die Dimmleitungen.
- Montageoptionen umfassen Ketten-, Kabel- und Pendelmontage.
Modellkompatibilität
- Geeignet für trockene oder feuchte Standorte.
- Dimmleitungen sind für 0-10V IEC-konforme Steuerungen ausgelegt.
- Pinke Dimmleitungen ersetzen bei neueren Produktionen die grauen Leitungen.
