Bedienungsanleitung für Powerology GaN 170W Universal Charger

Erfahren Sie, wie Sie den Powerology GaN 170W Universal Charger (PWC042) sicher verwenden, Stecker wechseln, Sicherungen austauschen und Geräte effizient laden.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Powerology GaN 170W Universal Charger ist ein Reiseadapter mit 4 Anschlüssen (3x USB-C, 1x USB-A), der bis zu 170W Leistung liefert. Er unterstützt über 150 Länder und verfügt über eine austauschbare Sicherung. S. 3

Wichtigste Schritte

  • Stecker wechseln S. 6, 7
  • Sicherung austauschen S. 8

Probleme und Lösungen

LED leuchtet nicht

Überlastung prüfen (Geräte trennen) oder Sicherung ersetzen.

S. 8

Wartung und Reset

  • Sicherung ersetzen S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 100-250V Unterstützter Eingangsspannungsbereich S. 4
Max. Leistung 2500W Maximale AC-Last S. 4

Wo es im PDF steht

  • Produktübersicht S. 3
  • Technische Daten S. 4
  • Bedienung S. 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schematische Darstellung der Anschlüsse und Stecker Seite 3 Bedienung des USA-Steckers Seite 6 Austausch der Sicherung Seite 8

Wichtige Informationen aus der Anleitung

Der Powerology GaN 170W Universal Charger ist ein vielseitiges Reise-Ladegerät mit vier Anschlüssen (3x USB-C, 1x USB-A), das für den weltweiten Einsatz in über 150 Ländern konzipiert ist. Es unterstützt Schnellladetechnologie mit bis zu 170W Gesamtleistung. Wichtig: Das Gerät ist kein Spannungswandler (AC-AC). Stellen Sie sicher, dass Ihre angeschlossenen Geräte mit der lokalen Netzspannung kompatibel sind, bevor Sie sie anschließen.

Produktübersicht

Das Gerät verfügt über folgende Komponenten:

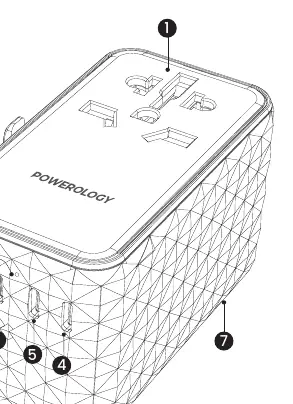

Schematische Darstellung der Anschlüsse und Stecker
Schematische Darstellung der Anschlüsse und Stecker
  • Multi-Steckdose für verschiedene internationale Stecker
  • LED-Betriebsanzeige
  • Drei USB-C-Anschlüsse (C1, C2, C3)
  • Ein USB-A-Anschluss (A1)
  • Integrierte, ausfahrbare Stecker (US/AU/UK/EU)

Bedienung der Stecker

Das Ladegerät ist mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass immer nur ein Steckertyp gleichzeitig aktiviert werden kann.

Bedienung des USA-Steckers
Bedienung des USA-Steckers
  1. Stecker auswählen: Drücken Sie leicht auf den Knopf und schieben Sie den Regler nach unten, um den gewünschten Stecker vollständig auszufahren.
  2. Einrasten: Der Stecker rastet automatisch ein. Stellen Sie sicher, dass die Kontaktklingen parallel ausgerichtet sind.
  3. Zurücksetzen: Um den Stecker wieder einzuziehen, halten Sie den entsprechenden Knopf gedrückt, ziehen Sie den Stecker vollständig heraus und lassen Sie den Knopf los, um den Mechanismus zurückzusetzen.

Sicherungswechsel

Sollte das Gerät nicht mehr funktionieren, kann die Sicherung ausgetauscht werden:

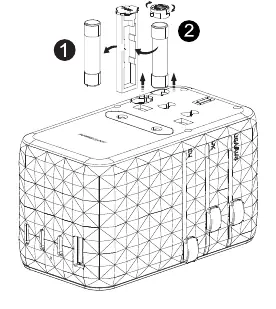

Austausch der Sicherung
Austausch der Sicherung
  1. Trennen Sie alle Geräte vom Adapter.
  2. Entfernen Sie die alte Sicherung.
  3. Setzen Sie eine neue Sicherung (Standard: 250Vac 10A, 6.3x25.4mm) in die ursprüngliche Position ein.

Technische Daten

  • Modellnummer: PWC042
  • Eingang: 100-250V, 10A Max
  • Nennleistung: 2500W
  • USB-C1/C2 Ausgang: Bis zu 140W (5V/3A bis 28V/5A)
  • USB-C3 Ausgang: Bis zu 30W
  • USB-A1 Ausgang: Bis zu 18W

Sicherheitshinweise

  • Nur für den Innenbereich geeignet.
  • Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz.
  • Nicht für den dauerhaften Gebrauch bestimmt.
  • Keine Erdung: Nur für Geräte ohne Erdung oder mit doppelter Isolierung verwenden.
  • USB-Kabel sollten nicht länger als 3 Meter sein.

Herstellerinformationen

Powerology

Markenprofil
Herstellerwebsite https://powerology.com Support https://powerology.com

Praktische Hilfe

Typische Probleme

LED leuchtet nicht

Prüfen Sie, ob das Gerät überlastet ist (entfernen Sie ein angeschlossenes Gerät) oder ob die Sicherung durchgebrannt ist und ersetzt werden muss.

Stecker lässt sich nicht ausfahren oder einrasten

Stellen Sie sicher, dass der Knopf vollständig zurückgesetzt ist. Wenn der Knopf nicht einrastet, wurde der Stecker möglicherweise nicht korrekt betätigt.

Vor der Verwendung

  • Prüfen Sie, ob die lokale Netzspannung für Ihre Geräte geeignet ist (kein Spannungswandler).
  • Stellen Sie sicher, dass die Sicherung intakt ist.
  • Wählen Sie den passenden Stecker für das Zielland.
  • Stellen Sie sicher, dass das Gerät trocken ist.
  • Trennen Sie alle Geräte vor dem Sicherungswechsel.

Technische Daten in der Praxis

2500W Nennleistung
Maximale Belastbarkeit des AC-Ausgangs bei 250V.
140W (USB-C1/C2)
Maximale Einzelleistung für leistungsstarke Geräte wie Laptops.

Abbildungen und Diagramme

  • Die schematische Ansicht zeigt die Position der 4 USB-Ports, der LED-Anzeige und der ausfahrbaren Stecker.
  • Die Bedienungsanleitung illustriert den Schiebemechanismus für die verschiedenen Stecker (USA, AUS, UK, EU).

Modellkompatibilität

  • Geeignet für Geräte bis 2500W bei 250V und 1000W bei 100V.
  • Kompatibel mit Laptops, Haartrocknern, Reisebügeleisen, Ventilatoren, Tischlampen, Rasierern und USB-Geräten.
