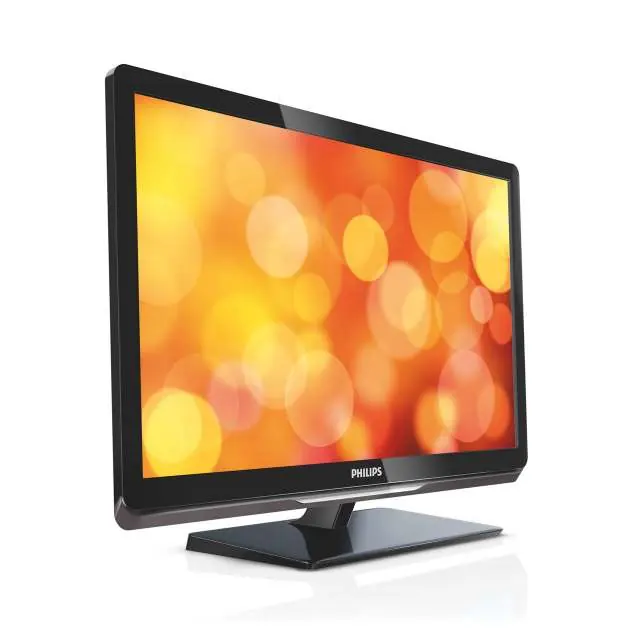

Bedienungsanleitung für Philips 19HFL3007D Professional LED TV
Detaillierte Bedienungsanleitung für den Philips 19HFL3007D Professional LED TV. Dieses Handbuch enthält technische Spezifikationen, Anschlussmöglichkeiten und Informationen zu den professionellen Funktionen für den Hotel- und...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Philips 19HFL3007D ist ein 19-Zoll Professional LED-Fernseher für den Hotel- und Gesundheitssektor. Er bietet Funktionen wie SmartInstall, MyChoice, Hotel-Modus und diverse Anschlussmöglichkeiten wie HDMI, USB und VGA. S. 1, 2, 3
Wichtigste Schritte
- Konfiguration und Wartung S. 2
- Klonen von Einstellungen S. 3
Probleme und Lösungen
Kein Empfang
Antennenanschluss (75 Ohm koaxial) prüfen.
S. 3Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bildschirmdiagonale | 19 Zoll / 48 cm | Größe des Displays | S. 3 |
| Auflösung | 1366 x 768p | Panel-Auflösung | S. 3 |
| Stromverbrauch (Standby) | <0.3 W | Energieverbrauch im Standby | S. 3 |
Wo es im PDF steht
- Produktübersicht S. 1
- Funktionen S. 2
- Technische Daten S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Philips 19HFL3007D ist ein professioneller LED-Fernseher, der speziell für den Einsatz in Hotels, Krankenhäusern und Gefängnissen entwickelt wurde. Das Gerät zeichnet sich durch energieeffiziente LED-Technologie, ein flammhemmendes Gehäuse und spezielle Verwaltungsfunktionen wie SmartInstall und MyChoice aus. Diese Anleitung dient als technisches Referenzdokument für Installation, Anschluss und Betrieb.
Produktübersicht und Funktionen
Das Gerät bietet eine Reihe von Funktionen für den professionellen Betrieb:
- SmartInstall: Ermöglicht die Fernkonfiguration und Wartung der Fernseher über ein webbasiertes Tool, ohne dass jedes Zimmer betreten werden muss.
- MyChoice: Ein System zur Bereitstellung von Premium-TV-Kanälen, das zusätzliche Einnahmequellen generieren kann.
- Hotel-, Krankenhaus- und Gefängnis-Modus: Bietet erweiterte Kontrollmöglichkeiten wie Menüsperren, Lautstärkebegrenzung und spezielle Sicherheitsfunktionen.
- Energieeffizienz: Ausgestattet mit einem Green Button für zusätzliche Energieeinsparungen und einem niedrigen Stromverbrauch im Standby-Modus (<0,3 W).
Anschlussmöglichkeiten
Der Fernseher verfügt über eine Vielzahl von Schnittstellen für den professionellen Einsatz:
- HDMI: 3 Anschlüsse mit Audio Return Channel und EasyLink (HDMI-CEC).
- Multimedia: USB-Anschluss für Medienwiedergabe und Klonen von Einstellungen.
- Video/Audio: Scart (RGB/CVBS), Komponenteneingang (YPbPr), PC-Eingang (VGA + Audio L/R), digitaler Audioausgang (koaxial) und Kopfhörerausgang.
- Tuner: Antenneneingang (75 Ohm koaxial) für DVB-T/C.
Technische Daten
Wichtige Spezifikationen des Geräts:
- Bildschirm: 19 Zoll (48 cm) Diagonale, LED HD TV, Auflösung 1366 x 768p, Seitenverhältnis 16:9.
- Stromversorgung: 220-240 V, 50/60 Hz.
- Abmessungen (mit Standfuß): 447 mm (Breite) x 323 mm (Höhe) x 132 mm (Tiefe).
- Gewicht (mit Standfuß): 2,98 kg.
- Wandmontage: Kompatibel mit VESA 75 x 75 mm.
- Umgebungstemperatur: 5°C bis 35°C.
Installation und Wartung
Die Installation wird durch Funktionen wie Plug and Play, Automatic Channel Install (ACI) und Autostore vereinfacht. Einstellungen können über USB oder RF geklont werden, um eine einheitliche Konfiguration über mehrere Geräte hinweg zu gewährleisten. Das Gerät ist für den Dauerbetrieb in professionellen Umgebungen ausgelegt und verfügt über ein flammhemmendes Gehäuse.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Fernseher lässt sich nicht einschalten
Überprüfen Sie die Stromverbindung und stellen Sie sicher, dass die Steckdose Strom führt.
Kein Bild oder schlechter Empfang
Überprüfen Sie den festen Sitz des Antennenkabels am 75-Ohm-Eingang.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien und stellen Sie sicher, dass die Anti-Diebstahl-Sicherung der Fernbedienung nicht aktiv ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 220-240 V beträgt.
- Prüfen Sie, ob die Wandhalterung den VESA-Standard 75x75 mm unterstützt.
- Schließen Sie die Antenne am IEC75-Eingang an.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 5°C und 35°C liegt.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Rückseite bietet Anschlüsse für VGA, Scart, Komponenteneingang (YPbPr), Antenne und HDMI.
- Die Seite des Geräts enthält Anschlüsse für CI+, USB, Kopfhörer und einen weiteren HDMI-Port.
Modellkompatibilität
- Unterstützt DVB-T und DVB-C (MPEG 2/4).
- Kompatibel mit Kensington-Schloss zur Diebstahlsicherung.
