Installationsanleitung für Philips Projectline Batten LED-Leuchte

Erfahren Sie, wie Sie die Philips Projectline Batten LED-Leuchte sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Montagehinweise und wichtige Sicherheitshinweise für die Modelle der 60er und 120er Serie.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung gilt für die Philips Projectline Batten LED-Leuchten. Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft unter Einhaltung der geltenden nationalen Vorschriften und IEE-Richtlinien erfolgen. Der LED-Treiber ist nicht wartbar und nicht austauschbar.

Technische Daten

Die Leuchten sind in verschiedenen Ausführungen erhältlich:

Projectline Batten 60: 1440lm (3000K) oder 1600lm (4000K), 16W, Länge 600mm, Montageabstand 255-385mm.
Projectline Batten 120: 2700lm (3000K) oder 3000lm (4000K), 30W, Länge 1200mm, Montageabstand 400-600mm.

Alle Modelle sind für 220-240V, 50/60Hz ausgelegt und entsprechen der Energieeffizienzklasse F.

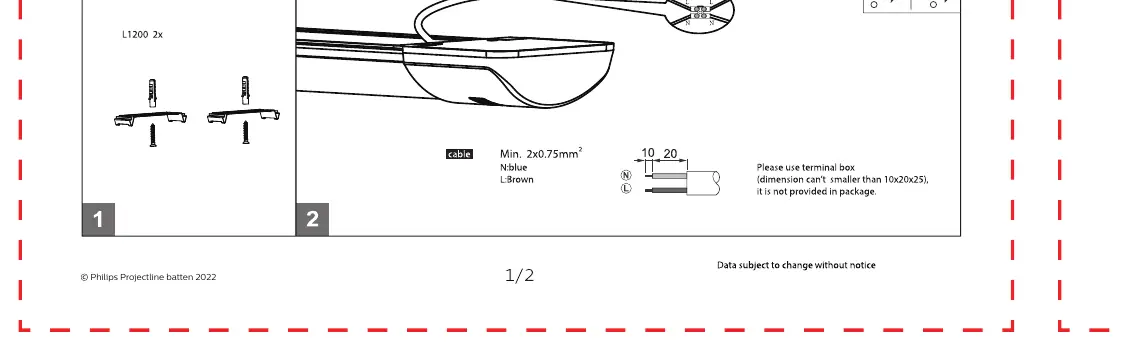

Montageanleitung

Die Leuchte wird mithilfe der mitgelieferten Montageclips an der Decke oder Wand befestigt:

Markieren Sie die Bohrlöcher gemäß dem angegebenen Montageabstand (siehe technische Daten).
Bohren Sie die Löcher und befestigen Sie die Montageclips.

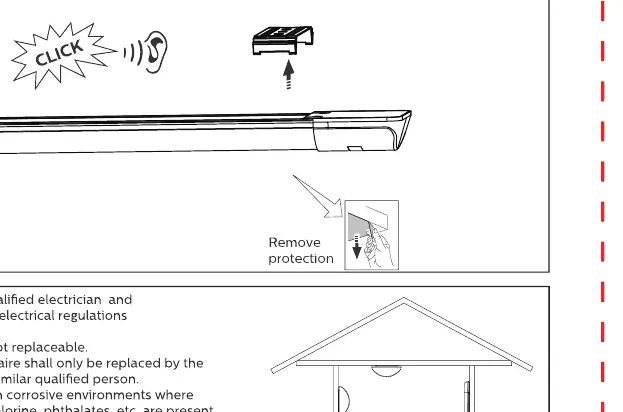

Klicken Sie die Leuchte in die Montageclips ein.
Stellen Sie den elektrischen Anschluss in der seitlichen Klemmenbox her.

Sicherheitshinweise

Die Leuchte darf nicht in korrosiven Umgebungen verwendet werden (z. B. bei Vorhandensein von Schwefel, Chlor oder Phthalaten).
Das Gerät ist elektrostatisch empfindlich.
Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten vollständig unterbrochen ist.

Herstellerinformationen

Philips

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht montieren

Überprüfen Sie, ob der Montageabstand korrekt eingehalten wurde (255-385mm für 60cm-Modelle, 400-600mm für 120cm-Modelle).

Leuchte funktioniert nach Anschluss nicht

Stellen Sie sicher, dass die Elektrofachkraft den Anschluss in der Klemmenbox korrekt gemäß den nationalen Vorschriften durchgeführt hat.

Vor der Verwendung

Installation durch eine qualifizierte Elektrofachkraft sicherstellen.
Stromversorgung vor Montagebeginn ausschalten.
Montageabstand für das spezifische Modell (60cm oder 120cm) prüfen.
Umgebung auf korrosive Stoffe (Schwefel, Chlor, Phthalate) prüfen.
