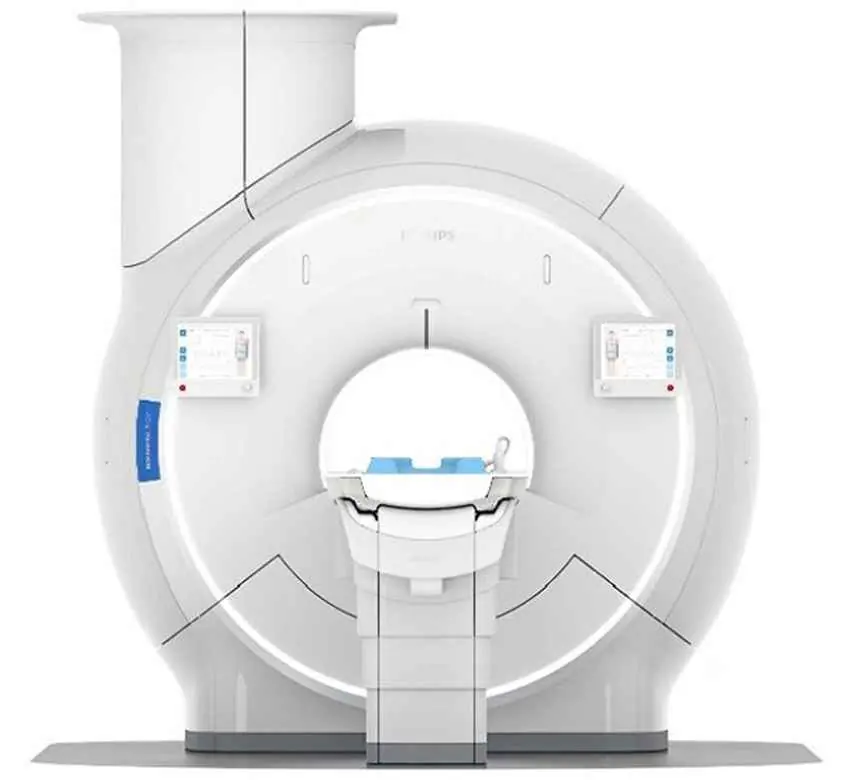

Installationsanforderungen für Philips Ingenia Ambition 1.5T MRT-System
Detaillierter Leitfaden zu den Raumvoraussetzungen, technischen Spezifikationen, Sicherheitsabständen und Installationsanforderungen für das Philips Ingenia Ambition 1.5T MRT-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Anforderungen für die Standortwahl und die Installation des Philips Ingenia Ambition 1.5T MRT-Systems. Es dient als allgemeiner Leitfaden für Planer und Auftragnehmer. Wichtige Voraussetzungen umfassen eine dedizierte Stromversorgung, die Prüfung der Bodenbelastbarkeit, die Einhaltung von Sicherheitsabständen zu ferromagnetischen Objekten sowie die Berücksichtigung von Magnetfeldbereichen (0,5 mT).
Raumanforderungen
Für den Betrieb des Systems werden spezifische Raumgrößen empfohlen:
- Untersuchungsraum: 7000 x 4800 mm
- Kontrollraum: 3000 x 4800 mm
- Technikraum: 3000 x 5100 mm
- Empfohlene Deckenhöhe: 3000 mm
Sicherheit und Magnetfeld
Personen mit Herzschrittmachern dürfen sich nicht in Bereichen mit einer Magnetfeldstärke von 0,5 mT oder höher aufhalten. Konstruktive Metallelemente und ferromagnetische Objekte müssen einen Mindestabstand zum Isozentrum des MRT einhalten. Die BlueSeal-Technologie des Systems erfordert keine externe Helium-Abblaseleitung.
Elektrische Anforderungen
- Stromversorgung: 380/400 V, 3-phasig, TN-C-S System.
- Zwei separate Stromkreise sind erforderlich: einer für das MRT-System und einer für das Klimatisierungssystem.
- Erdungswiderstand: Maximal 1,5 Ohm.
- Spannungstoleranz: -10% / +10%.
Klimatisierung und Belüftung
Das System erfordert eine dedizierte Klimatisierungslösung zur Abfuhr der Wärmeabgabe der Komponenten. Die Installation des externen Kühlaggregats muss gemäß den Spezifikationen (ca. 3,3 x 1,6 x 1,8 m) erfolgen.
Lagerung und Transport
Das Equipment wird in Großkisten geliefert (Gesamtgewicht ca. 22 Tonnen). Für den Transport in den Raum ist eine temporäre Öffnung von mindestens 2,5 x 2,5 m erforderlich.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Statische Prüfung der Bodenbelastbarkeit und Begrenzung ferromagnetischer Materialien im Bodenbereich gemäß Planungsunterlagen durchführen.
Abstand zu Aufzügen, U-Bahnen, Straßenbahnen und großen Metallmassen einhalten; Abstände gemäß den Diagrammen im Handbuch prüfen.
Sicherstellen, dass die mitgelieferte Klimatisierungslösung korrekt installiert ist, da die Komponenten eine hohe thermische Last erzeugen.
Vor der Verwendung
- Prüfung der Raumabmessungen gemäß Empfehlung
- Installation der dedizierten Stromleitungen (MRT und Klima getrennt)
- Überprüfung der Erdung (max. 1,5 Ohm)
- Sicherstellung der Zugangswege (min. 2,5 x 2,5 m)
- Prüfung der Abstände zu ferromagnetischen Objekten (Aufzüge, Trafos)
Technische Daten in der Praxis
- Magnetfeld 0,5 mT
- Grenzwert für den kontrollierten Zugangsbereich; Personen mit Herzschrittmachern dürfen diesen Bereich nicht betreten.
- Stromversorgung 380/400 V
- Erforderliche Netzspannung für den Betrieb des MRT-Systems.
- Wärmeabgabe (Gesamt)
- Die Summe der thermischen Lasten, die durch die Klimaanlage abgeführt werden muss.
Abbildungen und Diagramme

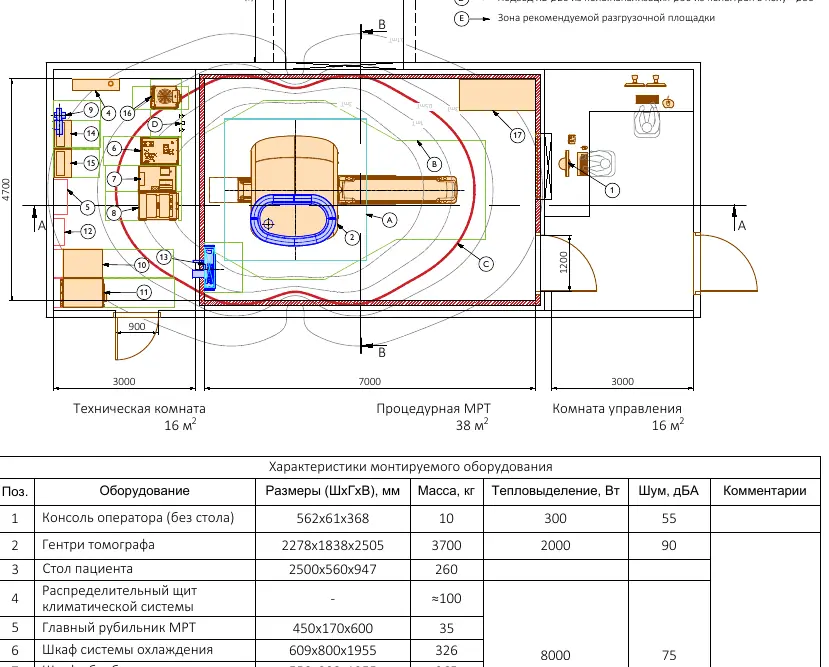

- Die Grundrisspläne zeigen die Anordnung von Untersuchungs-, Kontroll- und Technikraum.
- Die Sicherheitszonen (0,1 mT bis 3 mT) sind um das Isozentrum des MRT dargestellt.
- Diagramme für Abstände zu beweglichen ferromagnetischen Objekten basierend auf deren Gewicht.
Modellkompatibilität
- BlueSeal-System benötigt keine Helium-Abblaseleitung.
- System erfordert TN-C-S Stromnetzkonfiguration.
- Nicht in der Nähe von Wasserleitungen installieren, die über dem MRT verlaufen könnten.
