Installationsanleitung für Parrot Uncle 8803-6 110V 6-flammigen Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Parrot Uncle 8803-6 110V Kronleuchter. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Hauptschalter zwingend unterbrochen werden. Verwenden Sie keine Leuchtmittel, die die angegebene Wattzahl überschreiten. Bei Unsicherheiten bezüglich der Installation sollte ein zugelassener Elektriker beauftragt werden. Die geschätzte Montagezeit beträgt 30 Minuten bis 1 Stunde.

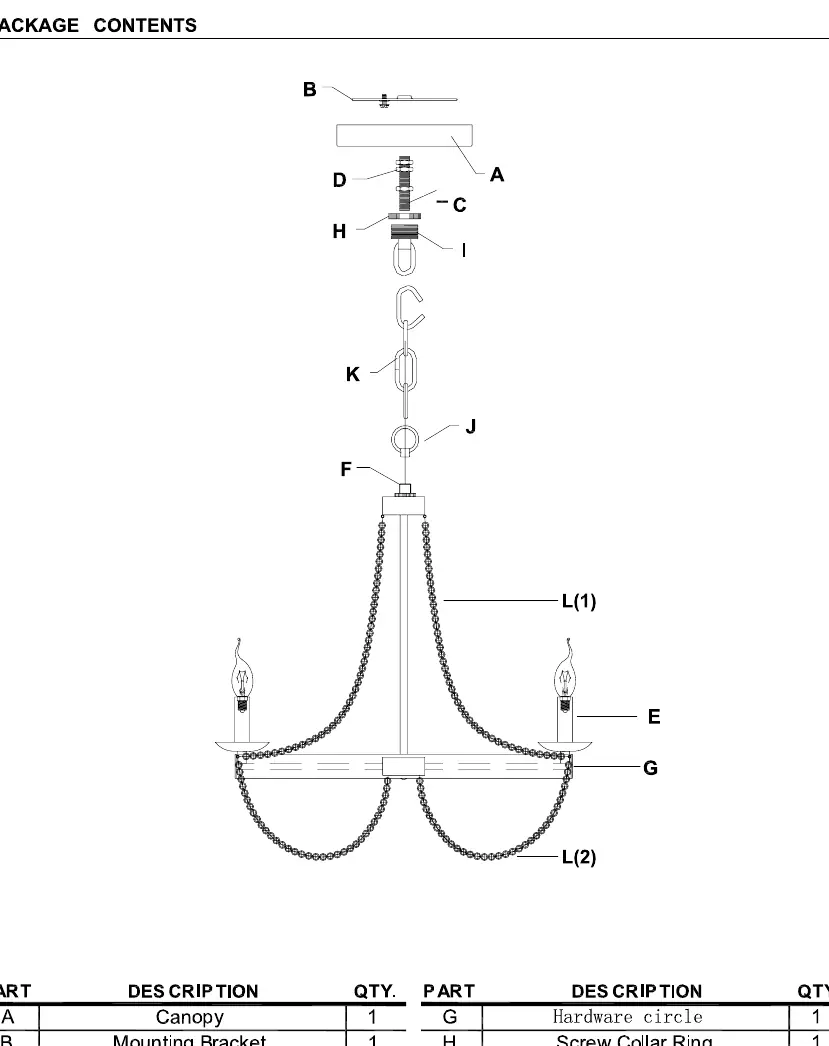

Lieferumfang

Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:

• Baldachin (A), Montagebügel (B), Gewindenippel (C), Sechskantmuttern (D)
• Fassung (E), Kupplung (F), Hardware-Ring (G), Schraubkragenring (H), Schraubkragen-Schlaufe (I)
• Leuchten-Schlaufe (J), Kette (K), Holzperlen-Anhänger (L1, L2)
• Kleinteile: Drahtverbinder (AA), kurze Maschinenschrauben (BB)

Montageanleitung

1. Schrauben Sie die Leuchten-Schlaufe (J) auf die Kupplung (F). Führen Sie das elektrische Kabel durch die Einzelteile.
2. Bringen Sie den Hardware-Ring (G) und die Holzperlen-Anhänger (L) an.
3. Positionieren Sie den Gewindenippel (C) im Montagebügel (B) so, dass er mindestens 1/4 Zoll über die Mitte hinausragt.
4. Sichern Sie den Gewindenippel (C) mit den Sechskantmuttern (D) am Montagebügel (B).
5. Befestigen Sie den Montagebügel (B) mit den kurzen Maschinenschrauben (BB) an der Anschlussdose.
6. Fädeln Sie die Kette (K) durch den Schraubkragenring (H) und den Baldachin (A). Verbinden Sie die Kette mit der Leuchten-Schlaufe (J) und der Schraubkragen-Schlaufe (I). Führen Sie die Kabel durch die Kette und den Gewindenippel (C).
7. Führen Sie den Baldachin (A) über die Schraubkragen-Schlaufe (I) und sichern Sie ihn mit dem Schraubkragenring (H).
8. Setzen Sie die Leuchtmittel (max. 40W Candelabra-Basis) in die Fassungen (E) ein.

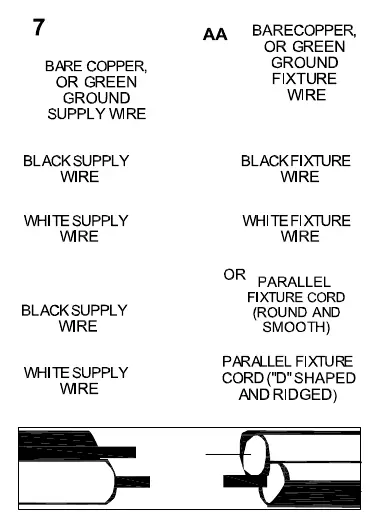

Elektrischer Anschluss

Verbinden Sie die Kabel gemäß den lokalen Vorschriften:

• Erdung: Verbinden Sie das blanke Kupfer- oder grüne Erdungskabel der Leuchte mit dem Erdungskabel der Anschlussdose.
• Neutralleiter: Verbinden Sie das weiße Kabel der Leuchte mit dem weißen (neutralen) Kabel der Stromversorgung.
• Phase: Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen (stromführenden) Kabel der Stromversorgung.
• Verwenden Sie die mitgelieferten Drahtverbinder (AA) für alle Verbindungen.

Pflege und Wartung

Schalten Sie vor der Reinigung immer den Strom ab. Verwenden Sie ein weiches, feuchtes Tuch mit milder, nicht scheuernder Seife. Verwenden Sie keinen Glasreiniger auf der Leuchte, da dies die Metalloberfläche beschädigen kann. Glasabdeckungen können in einem mit einem Handtuch ausgelegten Waschbecken mit warmem Wasser und milder Seife gewaschen werden. Nicht in der Spülmaschine reinigen.

Fehlerbehebung

Wenn die Leuchte nicht leuchtet, überprüfen Sie die Verkabelung auf korrekte Anschlüsse und stellen Sie sicher, dass die Leuchtmittel intakt sind. Ersetzen Sie defekte Leuchtmittel.
