Bedienungsanleitung für Origin 21 1-Light Pendant 43017

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Origin 21 1-Light Pendant (Modell 43017). Das Produkt ist ausschließlich für den Innenbereich bestimmt und nicht für feuchte Umgebungen geeignet. Das Gewicht der Leuchte beträgt ca. 1,56 kg (3,44 lbs). Vor der Installation muss die Stromzufuhr zwingend unterbrochen werden.

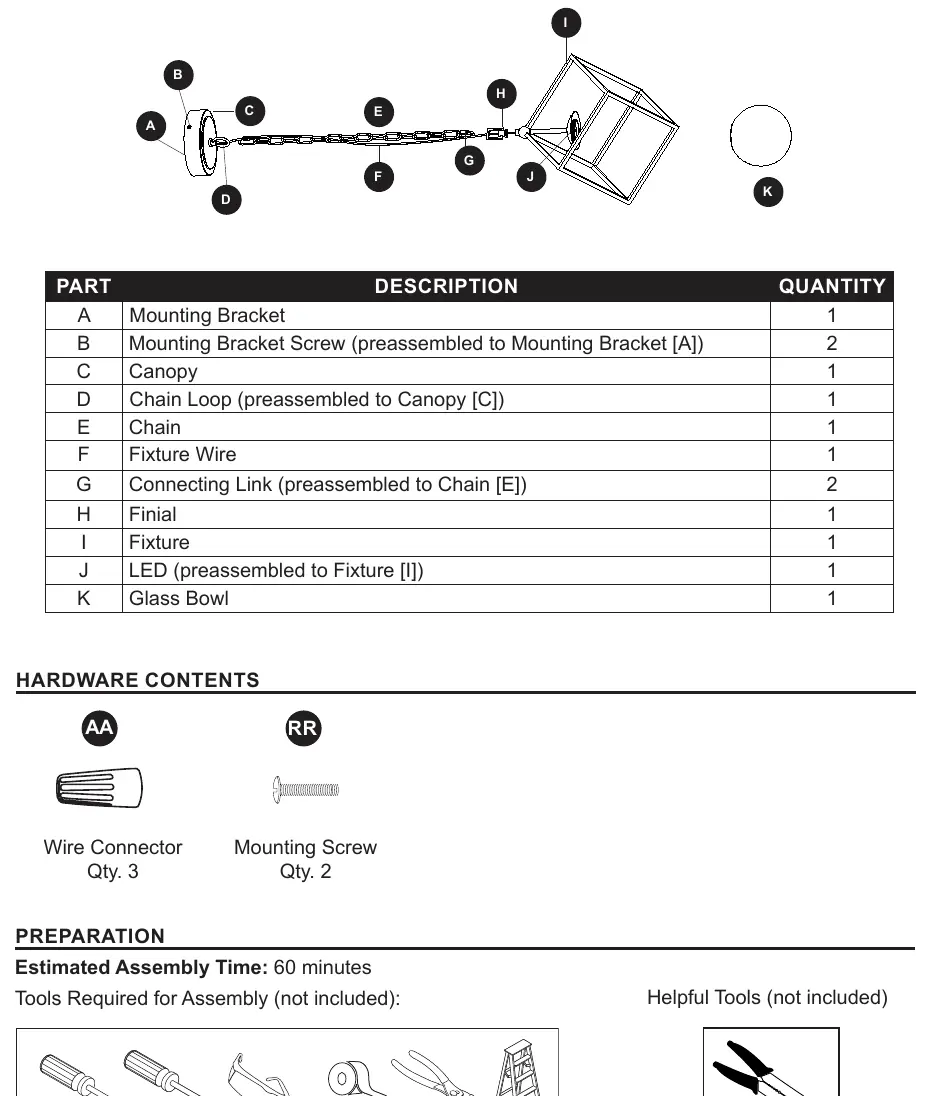

Lieferumfang

Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:

• Montagehalterung (A)
• Montageschrauben (B, RR)
• Baldachin (C)
• Kettenöse (D)
• Kette (E)
• Leuchtenkabel (F)
• Verbindungsglieder (G)
• Endstück (H)
• Leuchtenkörper (I)
• LED-Leuchtmittel (J)
• Glasschale (K)
• Drahtverbinder (AA)

Sicherheitshinweise

Gefahr: Schließen Sie die Leuchte niemals an ein elektrisches System ohne Erdung an. Verbinden Sie das blanke oder grüne Erdungskabel niemals mit dem stromführenden (schwarzen) oder neutralen (weißen) Hauskabel. Beschädigen Sie bei der Installation nicht die Isolierung der Kabel.

Warnung: Alle elektrischen Anschlüsse müssen den örtlichen Vorschriften und dem National Electric Code (NEC) entsprechen. Verwenden Sie bei Bedarf Handschuhe, um Verletzungen an scharfen Kanten zu vermeiden. Hängen Sie die Leuchte niemals nur an den Hauskabeln auf; sie muss direkt an einer Anschlussdose montiert werden.

Montageanleitung

1. Strom abschalten: Schalten Sie die Sicherungen und den Wandschalter aus.
2. Vorbereitung: Entfernen Sie die Montageschrauben (B) vom Baldachin (C) und nehmen Sie die Montagehalterung (A) ab.
3. Halterung anbringen: Befestigen Sie die Montagehalterung (A) mit den Montageschrauben (RR) an der Anschlussdose.

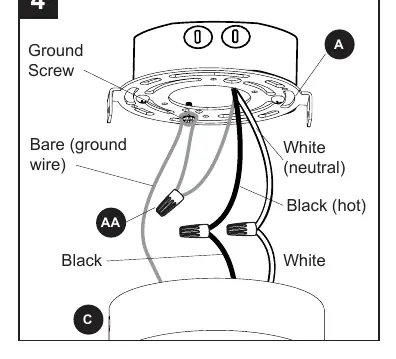

4. Verkabelung: Lösen Sie die Erdungsschraube an der Halterung (A), wickeln Sie das blanke/grüne Erdungskabel darum und ziehen Sie sie fest. Verbinden Sie das blanke Kabel der Leuchte mit dem Erdungskabel der Stromversorgung, das weiße Kabel mit dem neutralen (weißen) Kabel und das schwarze Kabel mit dem stromführenden (schwarzen) Kabel. Sichern Sie alle Verbindungen mit den Drahtverbindern (AA).
5. Baldachin befestigen: Heben Sie den Baldachin (C) an die Halterung (A) und sichern Sie ihn mit den zuvor entfernten Schrauben (B).
6. Kette anpassen: Kürzen Sie bei Bedarf die Kette (E) mit einer Zange. Verbinden Sie die Kette mit den Verbindungsgliedern (G) und der Kettenöse (D).
7. Endmontage: Schrauben Sie das Endstück (H) auf den Leuchtenkörper (I) und verbinden Sie die Kette (E) damit.
8. Glasschale anbringen: Setzen Sie die Glasschale (K) auf das LED-Modul (J) und drehen Sie sie im Uhrzeigersinn fest. Achten Sie darauf, das Gewinde nicht zu verkanten.
9. Strom einschalten: Schalten Sie die Sicherungen und den Wandschalter wieder ein.

Fehlerbehebung

Wenn die LED nicht leuchtet, überprüfen Sie die Verkabelung. Stellen Sie sicher, dass alle Verbindungen korrekt und fest sitzen.

Garantie

Der Hersteller gewährt eine dreijährige eingeschränkte Garantie auf Material- und Verarbeitungsfehler ab Kaufdatum. Bewahren Sie den Kaufbeleg als Nachweis auf.
