Installationsanleitung für One Light 11105A1 Einbaustrahler

Erfahren Sie, wie Sie den One Light 11105A1 Einbaustrahler korrekt installieren. Diese Anleitung enthält Schritte zur Montage, Ausschnittmaße und wichtige Sicherheitshinweise für eine fachgerechte Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Schritt A: Vorbereitung des Lochausschnitts (72mm)

Seite 1

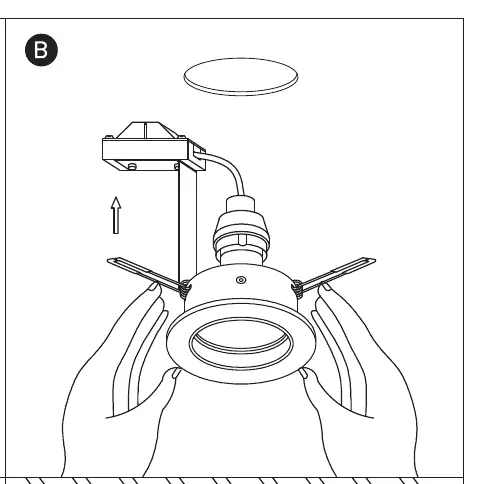

Schritt B: Einsetzen der Leuchte in die Decke

Seite 1

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Montage des One Light 11105A1 Einbaustrahlers. Bitte beachten Sie, dass die Installation ausschließlich durch einen qualifizierten Elektriker durchgeführt werden darf. Stellen Sie sicher, dass das Produkt korrekt installiert ist, bevor Sie es an das Stromnetz anschließen.

Technische Daten

Spannung: 100-240V
Leistung: 10W
Fassung: MR16 / GU10
Schutzart: IP20
Material: Aluminium
Eigenschaften: Verstellbar
Lochausschnitt: 72mm

Installationsschritte

Vorbereitung: Schneiden Sie ein Loch mit einem Durchmesser von 72mm in die Decke.
Anschluss: Führen Sie die Verkabelung durch das Loch und schließen Sie die Leuchte an.
Einsetzen: Drücken Sie die Federklemmen zusammen und führen Sie die Leuchte in den Deckenausschnitt ein, bis sie fest sitzt.
Leuchtmittel einsetzen: Setzen Sie das Leuchtmittel (MR16/GU10) in die Fassung ein und fixieren Sie es in der Leuchte.

Sicherheitshinweise

Die Installation und Wartung darf nur durch einen professionellen Elektriker erfolgen.
Decken Sie die Leuchte niemals ab, um Überhitzung zu vermeiden.
Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht in die Decke einsetzen

Überprüfen Sie, ob der Lochausschnitt exakt 72mm beträgt. Ein zu kleines Loch verhindert das Einrasten der Federklemmen.

Leuchte wird zu heiß

Stellen Sie sicher, dass die Leuchte nicht abgedeckt ist. Eine ausreichende Belüftung ist für den Betrieb erforderlich.

Vor der Verwendung

Stellen Sie sicher, dass ein Lochausschnitt von 72mm vorhanden ist.
Prüfen Sie, ob die Stromversorgung (100-240V) korrekt vorbereitet ist.
Stellen Sie sicher, dass ein qualifizierter Elektriker für die Installation bereitsteht.
Überprüfen Sie, ob das Leuchtmittel (MR16/GU10) kompatibel ist.
