Wichtige Informationen zur Installation

Diese Anleitung dient der fachgerechten Installation der One Light 12110H Deckenleuchte. Bitte beachten Sie, dass die Montage und Wartung ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden darf. Stellen Sie sicher, dass das Produkt ordnungsgemäß installiert ist, bevor es an das Stromnetz angeschlossen wird. Decken Sie die Leuchte während des Betriebs nicht ab.

Technische Daten

Spannung: 230V
Leistung: 10W
LED-Typ: SMD 3535
Schutzart: IP20
Material: Aluminium
Treiber: Komplett mit 700mA Treiber
Abmessungen: Durchmesser 72mm, Höhe 83mm

Montageanleitung

Die Installation erfolgt in mehreren Schritten:

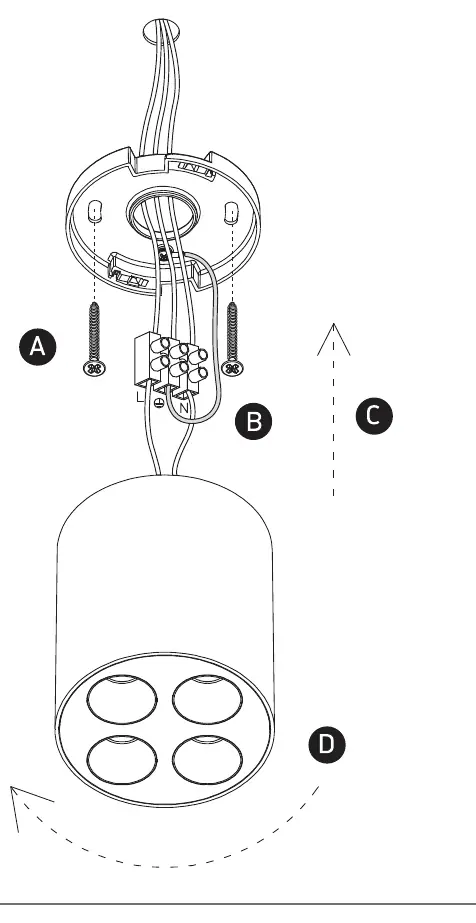

Installationsschritte für die One Light 12110H Deckenleuchte

Vorbereitung: Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist.
Montageplatte (A): Befestigen Sie die Montageplatte an der Decke.
Anschluss (B): Verbinden Sie die Kabel mit dem Klemmenblock (L und N).
Befestigung (C): Montieren Sie das Leuchtengehäuse an der Halterung.
Abschluss (D): Überprüfen Sie den festen Sitz der Leuchte.

Praktische Hilfe

Typische Probleme

Leuchte funktioniert nicht nach der Installation

Überprüfen Sie die Kabelverbindungen am Klemmenblock und stellen Sie sicher, dass der 700mA Treiber korrekt angeschlossen ist.

Überhitzungsgefahr

Decken Sie die Leuchte niemals ab, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.

Vor der Verwendung

Stromversorgung vor Beginn der Arbeiten vollständig unterbrechen.
Prüfen, ob die Netzspannung 230V beträgt.
Sicherstellen, dass die Installation durch eine Elektrofachkraft erfolgt.
Überprüfen, ob alle Teile (Montageplatte, Klemmenblock) vorhanden sind.
