Bedienungsanleitung für Omnicharge Omni 20C+ Powerbank
Erfahren Sie, wie Sie die Omnicharge Omni 20C+ Powerbank verwenden, kalibrieren, den Hub-Modus nutzen und Geräte sicher aufladen. Vollständiger Leitfaden zu Funktionen, Sicherheit und technischen Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Omnicharge Omni 20C+ ist eine Powerbank mit 71Wh Kapazität, die USB-C PD (bis 100W), kabelloses Laden (10W) und einen USB-Hub-Modus bietet. Vor der ersten Nutzung muss die Batterie kalibriert werden (voll entladen, dann voll aufladen). S. 1, 2
Wichtigste Schritte
- Gerät ein-/ausschalten S. 1
- Hub-Modus aktivieren S. 1
Erste Inbetriebnahme
- Batteriekalibrierung durchführen S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kabelloses Laden unterbrochen
Telefon neu ausrichten, da kleine Spulen empfindlich auf Fehlausrichtung reagieren.
S. 1Wartung und Reset
- Lagerung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 71Wh | 6 Zellen | S. 2 |
| USB-C Port 1 (Links) | 60W Max | PD Input/Output | S. 2 |
| USB-C Port 2 (Rechts) | 100W Max | PD Input/Output | S. 2 |
| Kabelloses Laden | 10W | Ausgangsleistung | S. 2 |
Wo es im PDF steht
- Hauptfunktionen und Bedienung S. 1
- Sicherheit, Menü und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Omnicharge Omni 20C+ ist eine leistungsstarke Powerbank mit USB-C Power Delivery (PD), kabelloser Ladefunktion und integriertem USB-Hub. Vor der ersten Verwendung ist eine Kalibrierung der Batterie zwingend erforderlich, um eine korrekte Anzeige des Ladestands zu gewährleisten. Das Gerät unterstützt Pass-Through-Laden, was bedeutet, dass die Powerbank gleichzeitig geladen werden kann, während sie andere Geräte mit Strom versorgt.
Erste Schritte und Kalibrierung
Um eine korrekte Batterieanzeige zu gewährleisten, führen Sie bei Erhalt des Produkts und regelmäßig danach eine Kalibrierung durch:
- Entladen Sie die Omnicharge vollständig, bis sie sich nicht mehr einschalten lässt. Drücken Sie den Power-Button, um sicherzustellen, dass ein leeres Batteriesymbol auf dem Bildschirm erscheint.
- Laden Sie die Omnicharge vollständig auf 100 % auf. Sobald das Symbol für eine volle Batterie erscheint, ist die Kalibrierung abgeschlossen.
Bedienung und Tastenfunktionen
Die Steuerung erfolgt über die Tasten am Gerät:
- Primäre Steuerung: Langes Drücken schaltet das Gerät ein oder aus. Kurzes Drücken steuert die USB-C-Ports und den Hub-Modus.

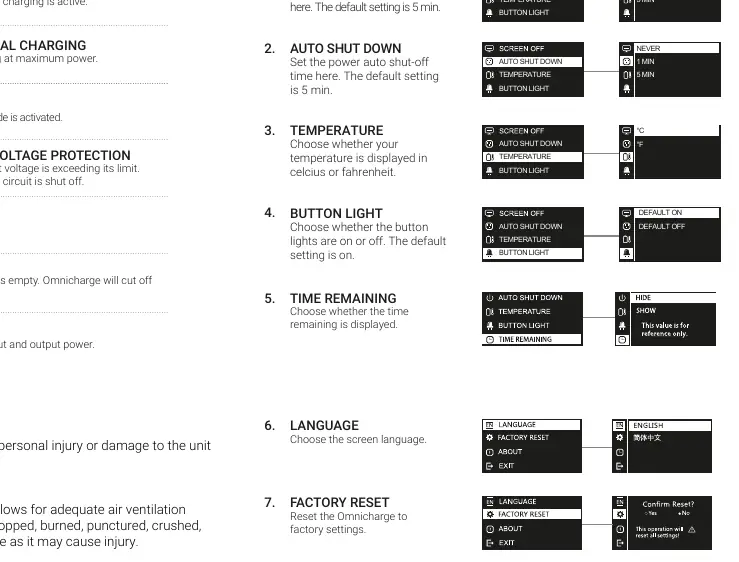

- Menüsteuerung: Doppeltes Drücken öffnet das Menü. Kurzes Drücken wählt Optionen aus.
- Navigation: Nutzen Sie die Tasten zum Bewegen nach oben oder unten im Menü.

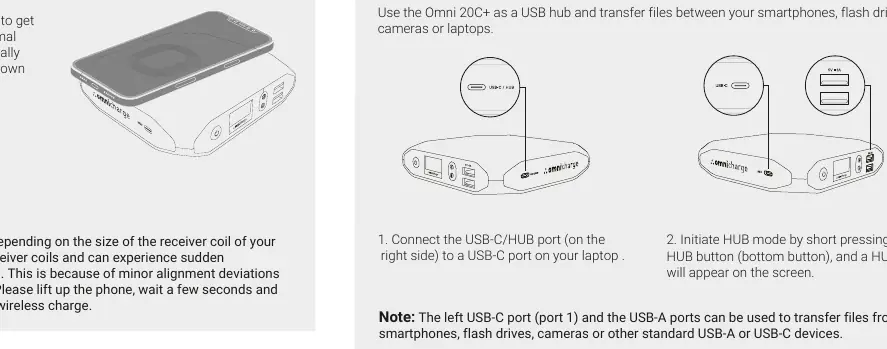

Kabelloses Laden
Platzieren Sie Ihr Telefon horizontal auf der Oberseite der Omnicharge, ausgerichtet an der hinteren Kante. Ein blinkendes Symbol zeigt an, dass das Telefon erkannt wurde. Sollte der Ladevorgang unterbrochen werden, richten Sie das Telefon neu aus, da die Position der Empfängerspule variieren kann.
Hub-Modus
Die Omni 20C+ kann als USB-Hub für Laptops verwendet werden:
- Verbinden Sie den USB-C/HUB-Port (rechte Seite) mit einem USB-C-Port Ihres Laptops.
- Drücken Sie kurz die HUB-Taste (untere Taste), um den Modus zu aktivieren. Ein HUB-Symbol erscheint auf dem Bildschirm.
Aufladen der Powerbank
Verwenden Sie das mitgelieferte USB-Ladekabel. Die Ladezeit variiert je nach Quelle: AC-Wandladegerät (ca. 3 Stunden), Laptop-Adapter (ca. 3 Stunden), Autoladegerät (ca. 3 Stunden) oder USB-Quellen (5-7 Stunden). Wenn das Gerät keine eingehende Leistung erkennt, versuchen Sie, das Ladegerät bei ausgeschalteter Powerbank anzuschließen.
Sicherheit und Handhabung
- Lagerung: Bei Nichtgebrauch mindestens alle 6 Monate vollständig aufladen, um eine Tiefentladung zu vermeiden.
- Umgebung: Nicht in Umgebungen mit hohen Temperaturen (z. B. im Auto oder in der Nähe von Feuer) lagern.
- Beschädigung: Verwenden Sie kein beschädigtes Gerät. Nicht versuchen, die Batterie selbst zu öffnen oder zu modifizieren.
- Entsorgung: Batterien müssen gemäß den örtlichen Gesetzen recycelt oder entsorgt werden.
Technische Daten
Das Gerät verfügt über eine Kapazität von 71 Wh (6 Zellen). Der USB-C-Port 1 bietet bis zu 60 W, der USB-C-Port 2 bis zu 100 W PD-Ausgangsleistung. Die USB-A-Ports unterstützen Quick Charge QC3.0 mit bis zu 18 W. Die kombinierte Ausgangsleistung aller Ports beträgt maximal 120 W.
Praktische Hilfe
Typische Probleme
Kabelloses Laden wird nach wenigen Sekunden unterbrochen
Dies liegt meist an einer leichten Fehlausrichtung der Spulen. Heben Sie das Telefon kurz an, warten Sie einige Sekunden und positionieren Sie es neu.
USB-C-Ausgang verbindet sich nicht sofort
Versuchen Sie, das USB-C-Kabel erneut anzuschließen.
Powerbank lädt nicht
Versuchen Sie, das Ladegerät anzuschließen, während die Omnicharge ausgeschaltet ist.
Vor der Verwendung
- Batterie vor dem ersten Gebrauch vollständig entladen und wieder aufladen (Kalibrierung).
- Kompatibilität des USB-C-Ladegeräts prüfen.
- Gerät auf einer stabilen, gut belüfteten Oberfläche platzieren.
- Sicherstellen, dass die Powerbank eingeschaltet ist, bevor Geräte angeschlossen werden (sonst lädt das Gerät die Powerbank).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- USB-C Port 1
- PD-Ausgang bis zu 60W.
- USB-C Port 2
- PD-Ausgang bis zu 100W.
- Pass-Through-Laden
- Ermöglicht das gleichzeitige Laden der Powerbank und angeschlossener Geräte.
Abbildungen und Diagramme
- Der OLED-Bildschirm zeigt Status-Icons, Eingangs-/Ausgangsleistung in Watt, Batterietemperatur und den Ladestand in Prozent an.
Modellkompatibilität
- USB-A Ports sind QC3.0 kompatibel (max. 18W).
- Omni 20C+ kann im Handgepäck im Flugzeug mitgeführt werden (unter 100Wh Grenze).
