Bedienungsanleitung für nVent 16P58SM Rohrbefestigungsclip
Erfahren Sie, wie Sie den nVent 16P58SM Rohrbefestigungsclip korrekt montieren. Diese Anleitung enthält technische Daten, Montagehinweise und wichtige Sicherheitshinweise für die Installation an Flanschen.
Inhaltsverzeichnis

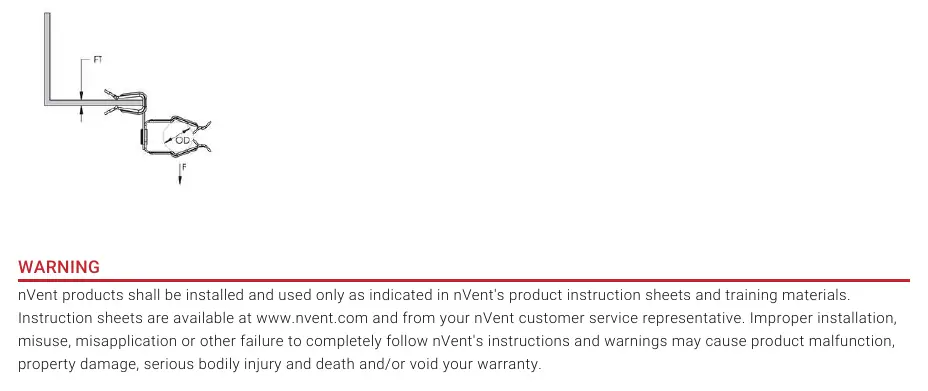

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der nVent 16P58SM ist ein seitlich montierbarer Rohrbefestigungsclip, der speziell für die Befestigung von 1-Zoll-EMT-Rohren an Flanschen entwickelt wurde. Die Installation erfordert lediglich einen Hammer. Bitte beachten Sie, dass eine unsachgemäße Installation zu Produktfehlern, Sachschäden oder Verletzungen führen kann.
Produktbeschreibung
Der Clip besteht aus Federstahl mit einer nVent CADDY Armour-Beschichtung. Er ist für die seitliche Montage konzipiert und ermöglicht eine 360-Grad-Drehung des Rohres.
Technische Daten
- Modell: 16P58SM
- Material: Federstahl
- Oberfläche: nVent CADDY Armour
- Geeignete Rohrgröße: 1" EMT
- Außendurchmesser des Rohrs: 1,181" – 1,378"
- Flanschdicke: 5/16" – 1/2"
- Maximale statische Traglast: 25 lb (ca. 11,3 kg)
Montagehinweise
Die Montage ist einfach und erfordert kein Spezialwerkzeug, außer einem Hammer. Stellen Sie sicher, dass der Flansch, an dem der Clip befestigt wird, eine Dicke zwischen 5/16" und 1/2" aufweist. Der Clip wird durch Aufschlagen auf den Flansch montiert.
Sicherheitshinweise
nVent-Produkte dürfen nur gemäß den Anweisungen in den Produktdatenblättern und Schulungsmaterialien installiert und verwendet werden. Eine unsachgemäße Installation, Missbrauch oder Nichtbeachtung der Warnhinweise kann zum Erlöschen der Garantie führen und ernsthafte Verletzungen oder den Tod zur Folge haben.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Flanschdicke innerhalb des zulässigen Bereichs von 5/16" bis 1/2" liegt.
Stellen Sie sicher, dass das verwendete Rohr ein 1" EMT-Rohr ist und der Außendurchmesser zwischen 1,181" und 1,378" liegt.
Vor der Verwendung
- Prüfen Sie die Flanschdicke (muss zwischen 5/16" und 1/2" liegen).
- Stellen Sie sicher, dass das Rohr ein 1" EMT-Rohr ist.
- Halten Sie einen Hammer für die Montage bereit.
- Überprüfen Sie, ob die Traglast des Rohrs und der Installation 25 lb nicht überschreitet.
