Bedienungsanleitung für nVent LENTON T-Series Vertical Splice Kit RBT5101
Schnellübersicht und technische Spezifikationen für das nVent LENTON T-Series Vertical Splice Kit RBT5101. Enthält eine detaillierte Komponentenliste, Abmessungen und wichtige Hinweise zur Verwendung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

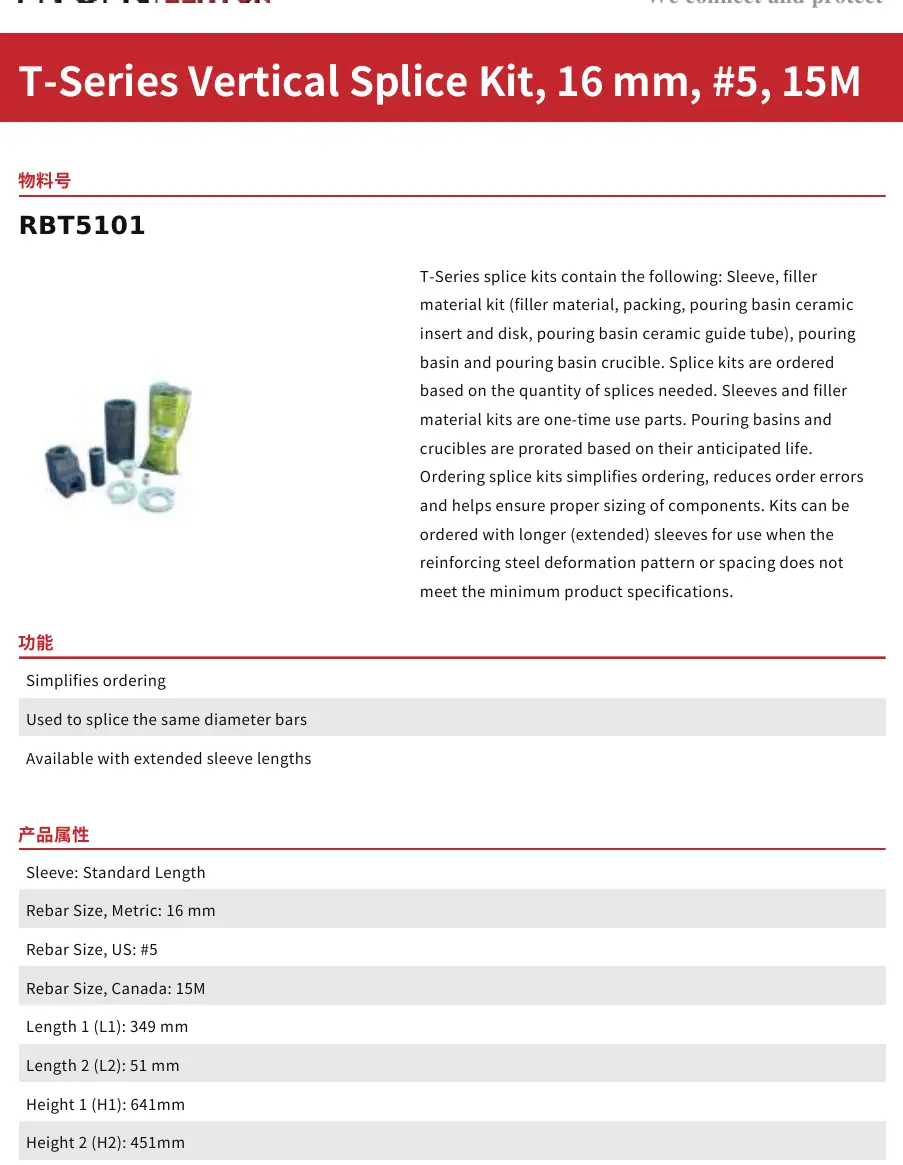

Dieses Dokument dient als Spezifikationsblatt und Komponentenübersicht für das nVent LENTON T-Series Vertical Splice Kit (Modell RBT5101). Es handelt sich hierbei nicht um die vollständige Installationsanleitung. Vor der Installation müssen zwingend die detaillierten Anweisungen und Sicherheitshinweise aus dem "nVent LENTON Cadweld Rebar Splicing System" Handbuch gelesen und verstanden werden.
Produktbeschreibung
Das T-Series Splice Kit ist für die Verbindung von Bewehrungsstäben mit gleichem Durchmesser konzipiert. Die Kits vereinfachen den Bestellvorgang und helfen, Fehler bei der Dimensionierung zu vermeiden. Die Kits sind für die einmalige Verwendung der Hülsen und Füllmaterialien ausgelegt.
Komponenten des Splice-Kits
Ein vollständiges Kit enthält folgende Komponenten:
- Hülse (Sleeve)
- Füllmaterial-Kit (bestehend aus Füllmaterial, Packung, Gießtiegel-Keramikeinsatz und -scheibe, Gießtiegel-Führungsrohr)
- Gießtiegel (Pouring Basin)
- Gießtiegel-Tiegel (Pouring Basin Crucible)
Hinweis: Die Komponenten können auch separat erworben werden.
Technische Spezifikationen
Die folgenden Spezifikationen gelten für das Modell RBT5101:
- Bewehrungsgröße (Metrisch): 16 mm
- Bewehrungsgröße (US): #5
- Bewehrungsgröße (Kanada): 15M
- Höhe 1 (H1): 641 mm
- Höhe 2 (H2): 451 mm
- Höhe 3 (H3): 191 mm
- Höhe 4 (H4): 197 mm
- Durchmesser (Ø): 102 mm
Sicherheitshinweise
Die Installation darf nur gemäß den offiziellen nVent-Produkthandbüchern und Schulungsmaterialien erfolgen. Eine fehlerhafte Installation, unsachgemäßer Gebrauch oder die Nichtbeachtung der Warnhinweise kann zu Produktversagen, Sachschäden, schweren Verletzungen oder zum Tod führen und macht die Garantie ungültig.
Praktische Hilfe
Typische Probleme
Verformungsmuster der Bewehrungsstäbe entspricht nicht den Spezifikationen
In diesem Fall können Kits mit verlängerten Hülsen bestellt werden.
Vor der Verwendung
- Lesen Sie das vollständige 'nVent LENTON Cadweld Rebar Splicing System' Handbuch.
- Stellen Sie sicher, dass die Bewehrungsstäbe den gleichen Durchmesser haben.
- Überprüfen Sie, ob alle Kit-Komponenten (Hülse, Füllmaterial, Gießtiegel) vollständig sind.
- Stellen Sie sicher, dass Sie die korrekte Kit-Variante für Ihre Bewehrungsgröße (16 mm / #5) verwenden.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Diagramm auf Seite 3 zeigt die Anordnung der Komponenten: 1. Gießtiegel, 2. Gießtiegel-Einsatz, 3. Gießtiegel-Führung, 4. Hülse.
Modellkompatibilität
- Nur für Bewehrungsstäbe mit gleichem Durchmesser geeignet.
- Kits sind für die einmalige Verwendung der Hülsen und Füllmaterialien vorgesehen.
