Bedienungsanleitung Nomadic Cooling S1 Split-Klimaanlage

Erfahren Sie alles über die Nomadic Cooling S1 Split-Klimaanlage. Dieses Dokument enthält technische Daten, Spezifikationen und Funktionen für die 12V- und 24V-Modelle für den Einsatz in Fahrzeugen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument bietet eine Übersicht der technischen Spezifikationen und Leistungsdaten für das Nomadic Cooling S1 Split-Klimasystem. Es ist für den Einsatz in Vans, Wohnmobilen und anderen Fahrzeugen konzipiert und in zwei Spannungsversionen (12V und 24V) erhältlich.

Produktmerkmale

Edelstahl-Hardware für hohe Langlebigkeit
Kompressor mit Federlagerung zur Vibrationsdämpfung
Pulverbeschichtete Komponenten
Einfache Installation und Demontage
LCD-Innenbedienfeld und Fernbedienung für bequeme Steuerung

Technische Daten

Das System ist in zwei Varianten erhältlich. Die wichtigsten Spezifikationen sind:

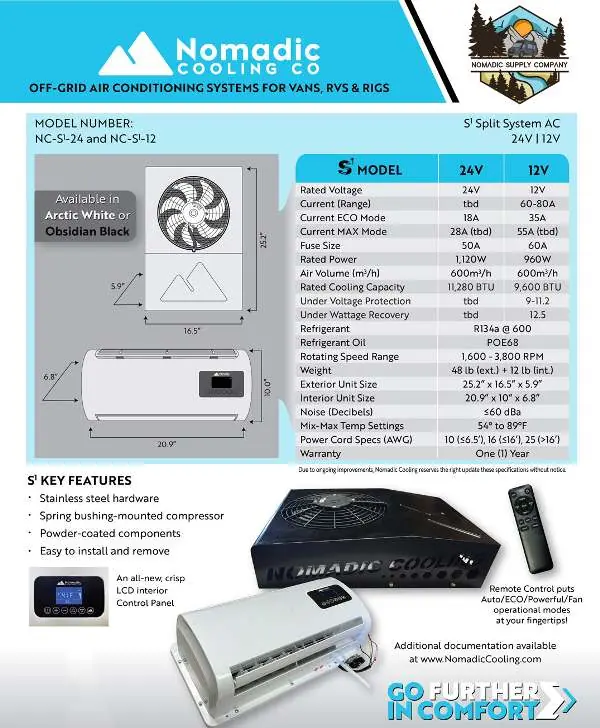

Spezifikationen und Abmessungen der Nomadic Cooling S1 Klimaanlage

Kühlleistung: 11.280 BTU (24V-Modell) / 9.600 BTU (12V-Modell)
Kältemittel: R134a
Kältemittelöl: POE68
Geräuschpegel: ≤60 dBa
Temperaturbereich: 54°F bis 89°F
Sicherungsgröße: 50A (24V) / 60A (12V)

Bedienung

Die Steuerung erfolgt über das LCD-Innenbedienfeld oder die mitgelieferte Fernbedienung. Diese ermöglicht den Zugriff auf verschiedene Betriebsmodi wie Auto, ECO, Powerful und Fan, um den Komfort im Fahrzeug individuell anzupassen.

Praktische Hilfe

Typische Probleme

Klimaanlage kühlt nicht ausreichend

Überprüfen Sie, ob die Spannungsversorgung (12V oder 24V) korrekt ist und ob die Sicherung der spezifizierten Größe entspricht.

Unsicherheit bei der Installation

Stellen Sie sicher, dass die Abmessungen der Innen- und Außeneinheit (Außeneinheit: 25.2" x 16.5" x 5.9"; Inneneinheit: 20.9" x 10" x 6.8") für den geplanten Einbauort im Fahrzeug geeignet sind.

Vor der Verwendung

Spannung des Fahrzeugsystems prüfen (12V oder 24V)
Sicherungsgröße gemäß Spezifikation wählen (50A für 24V, 60A für 12V)
Einbauort für Innen- und Außeneinheit planen
Kältemittel R134a und Öl POE68 bereitstellen
