Montageanleitung für NEMO TUBES 2 WALL LED Wandleuchte
Erfahren Sie, wie Sie die NEMO TUBES 2 WALL LED Wandleuchte sicher installieren und warten. Diese Anleitung enthält detaillierte Montageschritte, Verkabelungshinweise und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung der NEMO TUBES 2 WALL LED Wandleuchte. Die Installation darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn jeglicher Arbeiten muss die Stromzufuhr unterbrochen werden. Das Produkt ist für den Innenbereich konzipiert, sofern kein IP-Symbol angegeben ist.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung: Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Basis montieren: Befestigen Sie die Basis an der Wand (siehe Abb. 1-3).
- Elektrischer Anschluss: Führen Sie die Kabel durch die Basis. Verwenden Sie für die Befestigung svasate Schrauben mit einem maximalen Kopfdurchmesser von 7 mm (Abb. 4-5).
- Verkabelung: Platzieren Sie die Klemmen in ihren Sitzen und schieben Sie die Kabel zurück in die Wand (Abb. 7-8).
- Abschluss: Stellen Sie sicher, dass sich die beweglichen Teile nach dem Verschrauben flüssig drehen lassen (Abb. 6).
Einstellung und Betrieb
Die Leuchte bietet flexible Einstellmöglichkeiten:
- Rotation: Die Leuchte kann um 340° gedreht werden (Abb. 11).
- Dimmen: Die Leuchte ist TRIAC-dimmbar. Es muss zwingend ein Schalter in der Dimmer-Verkabelung vorgesehen werden, um sicherzustellen, dass die Lampe den "OFF"-Zustand erreichen kann. Eine Liste kompatibler Dimmer finden Sie auf der Website www.nemolighting.com.
Reinigung und Wartung
Verwenden Sie zur Reinigung der Leuchte ausschließlich ein weiches Tuch, das bei Bedarf mit Wasser und Seife angefeuchtet wurde. Verwenden Sie keine Alkohole oder Lösungsmittel, da diese die Oberfläche beschädigen können.
Sicherheitshinweise
- Installieren Sie das Produkt nicht in Umgebungen mit Chlor, Salz oder anderen aggressiven Substanzen, sofern dies nicht ausdrücklich angegeben ist.
- Die Farbtemperatur (CCT) der LED-Quellen kann um ±5% vom Nennwert abweichen.
- Produkte mit eloxierten Oberflächen oder handpolierten Elementen können leichte Farbnuancen aufweisen, die als ästhetische Merkmale des handwerklichen Prozesses zu betrachten sind.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass ein Schalter in der Dimmer-Verkabelung installiert ist.
Überprüfen Sie die Schraubverbindungen und lockern Sie diese gegebenenfalls leicht (siehe Abb. 6).
Vor der Verwendung
- Stromzufuhr vor der Installation unterbrechen.
- Installation nur durch qualifizierten Elektriker durchführen lassen.
- Kompatibilität des Dimmers auf der NEMO-Website prüfen.
- Sicherstellen, dass die Wand für die Montage geeignet ist.
- Verwenden Sie nur Schrauben mit einem maximalen Kopfdurchmesser von 7 mm.
Technische Daten in der Praxis
- TRIAC dimmable
- Kompatibel mit TRIAC-Dimmern.
Abbildungen und Diagramme

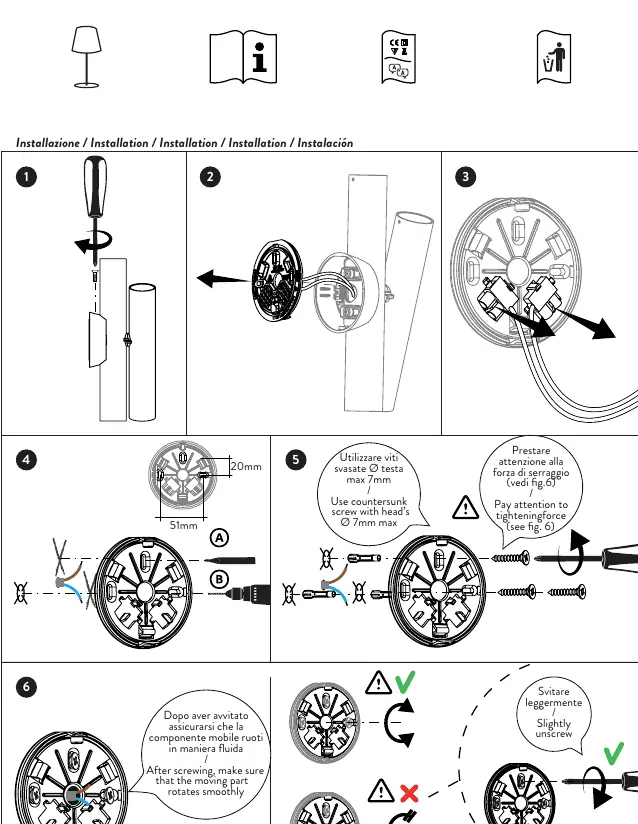

- Abb. 1-3: Montage der Basis an der Wand.
- Abb. 4-5: Elektrischer Anschluss und Schraubvorgang.

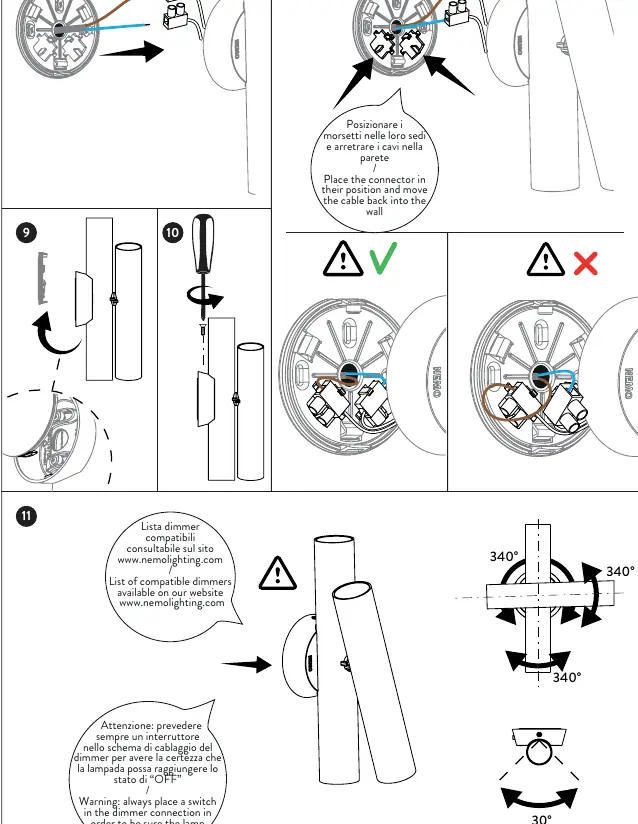

- Abb. 7-8: Positionierung der Klemmen und Kabel.
- Abb. 11: Einstellbare Rotationswinkel (340°).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in Umgebungen mit Chlor, Salz oder aggressiven Mitteln installieren.
- Kompatible Dimmerliste auf www.nemolighting.com verfügbar.
