Installationsanleitung für Natures Composites Modern Ranch Rail

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation der Natures Composites Modern Ranch Rail Zäune (Zwei- und Drei-Board-Varianten). Die Installation erfordert das Setzen von Pfosten, die Montage der Paneele und die Sicherung mit einem Top-Kabel. Bitte beachten Sie, dass für Tore spezielle Anforderungen an die Pfostenabstände und Verstärkungen gelten.

Vorbereitung und Werkzeuge

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass der Bereich frei von unterirdischen Leitungen ist. Prüfen Sie lokale Bauvorschriften und Grundstücksgrenzen. Tragen Sie stets geeignete Schutzausrüstung wie Handschuhe, Schutzbrille und Arbeitsschuhe.

Benötigte Werkzeuge:

• Maßband
• Erdlochbohrer und Schaufel
• Pfostenwasserwaage (für 90-Grad-Ausrichtung)
• Richt- und Schnurwasserwaage
• Schubkarre
• Pflöcke oder Markierungen
• Torx T20 Bit und ein Elektrowerkzeug

Standortplanung

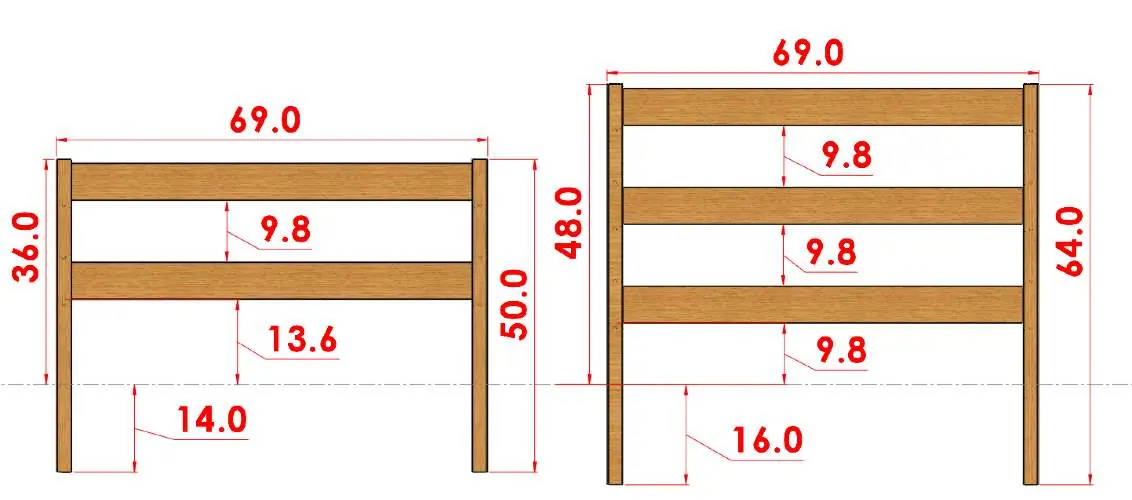

Markieren Sie den Zaunverlauf mit Pflöcken und einer Schnur, um einen geraden Verlauf zu gewährleisten. Bestimmen Sie die Positionen für Torpfosten, Eckpfosten und Endpfosten. Die Pfosten sollten in einem Abstand von maximal 69 Zoll (5,75 Fuß) von Außenkante zu Außenkante platziert werden.

Installation der Pfosten

Die Pfosten werden im Boden vergraben. Der Lochdurchmesser sollte 12 Zoll betragen. Die Eingrabtiefe beträgt 14 Zoll für den 2-Board-Zaun und 16 Zoll für den 3-Board-Zaun. Richten Sie alle Pfosten vertikal aus und fixieren Sie diese mit Beton (1-2 Säcke à 60-80 lb pro Loch). Bei unebenem Gelände müssen die Pfostenhöhen angepasst werden, um Stufen zu bilden.

Für eine Oberflächenmontage (falls das Eingraben nicht möglich ist) müssen spezielle Halterungen verwendet werden. Hierbei ist ein 4x4 druckimprägnierter Holzeinsatz im Inneren des 5x5 Pfostens erforderlich, um Stabilität zu gewährleisten.

Montage der Paneele

Die Montage erfolgt durch das Einsetzen von X-Spacern (D) in die Nuten der Pfosten (A). Installieren Sie den ersten X-Spacer in der vorgeschriebenen Höhe, setzen Sie das erste Board (C) ein und wiederholen Sie den Vorgang für weitere Boards und Spacer. Sichern Sie jeden Spacer mit den mitgelieferten Schrauben.

Installation des Top-Kabels

Das Top-Kabel (E) hält die Pfosten in der korrekten Position und sichert die Boards. Schieben Sie das Kabel in die obere Aussparung des letzten Boards. Die H-Befestigungen am Kabel müssen in die Nuten der U-Pfosten gleiten. Stellen Sie sicher, dass das Kabel korrekt gespannt ist.

Abschlussarbeiten

Positionieren Sie die Top-Kappen (B) auf den Pfosten (A) und befestigen Sie diese mit den mitgelieferten 1-5/8 Zoll Torx-Schrauben unter Verwendung eines Torx T20 Bits.

Anpassungen und Wartung

Die Zaunpaneele können mit Standard-Holzwerkzeugen zugeschnitten werden. Ein Streichen des Zauns ist nicht erforderlich und wird nicht empfohlen; gelegentliche Reinigung mit Wasser und Seife ist ausreichend.
